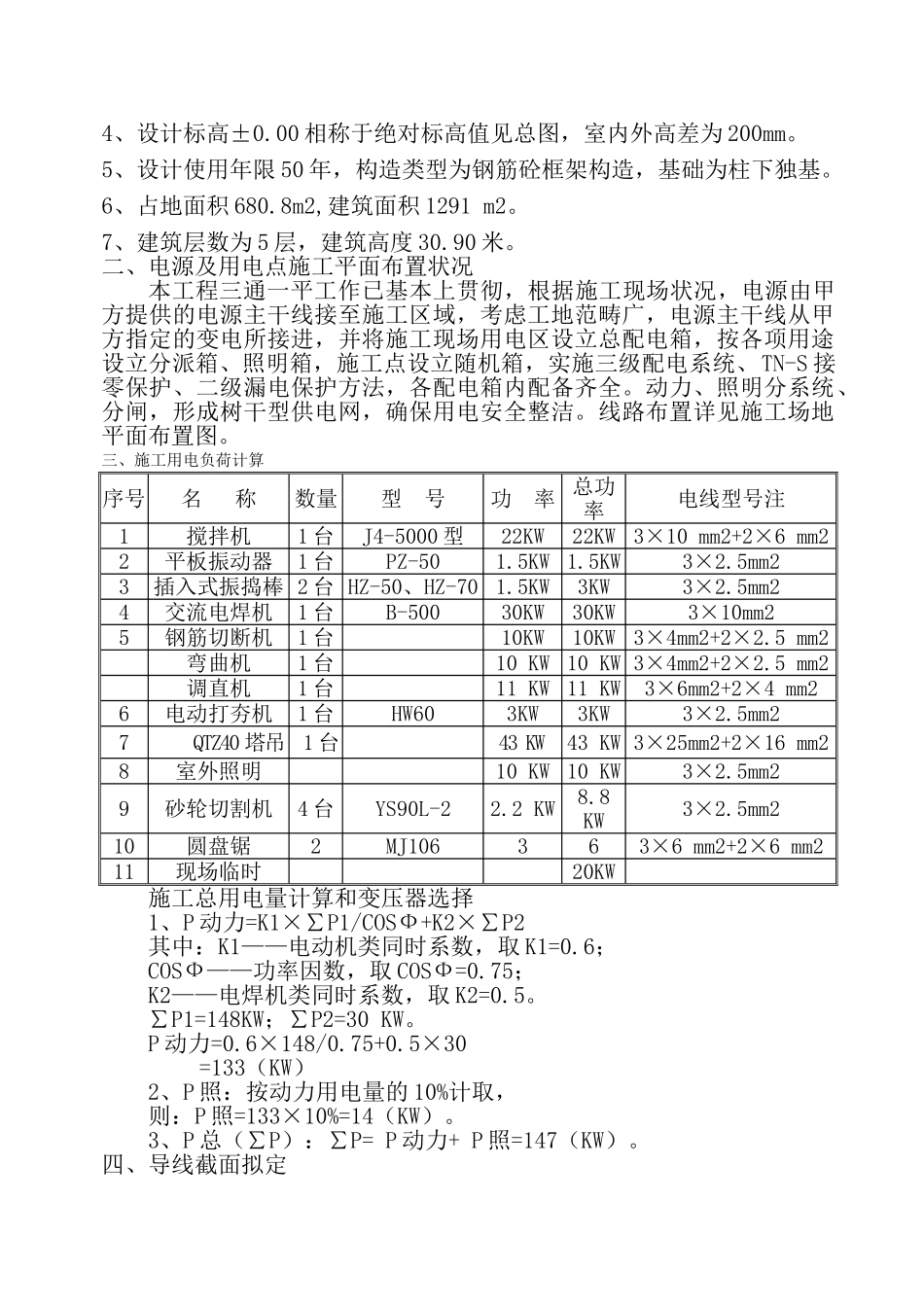

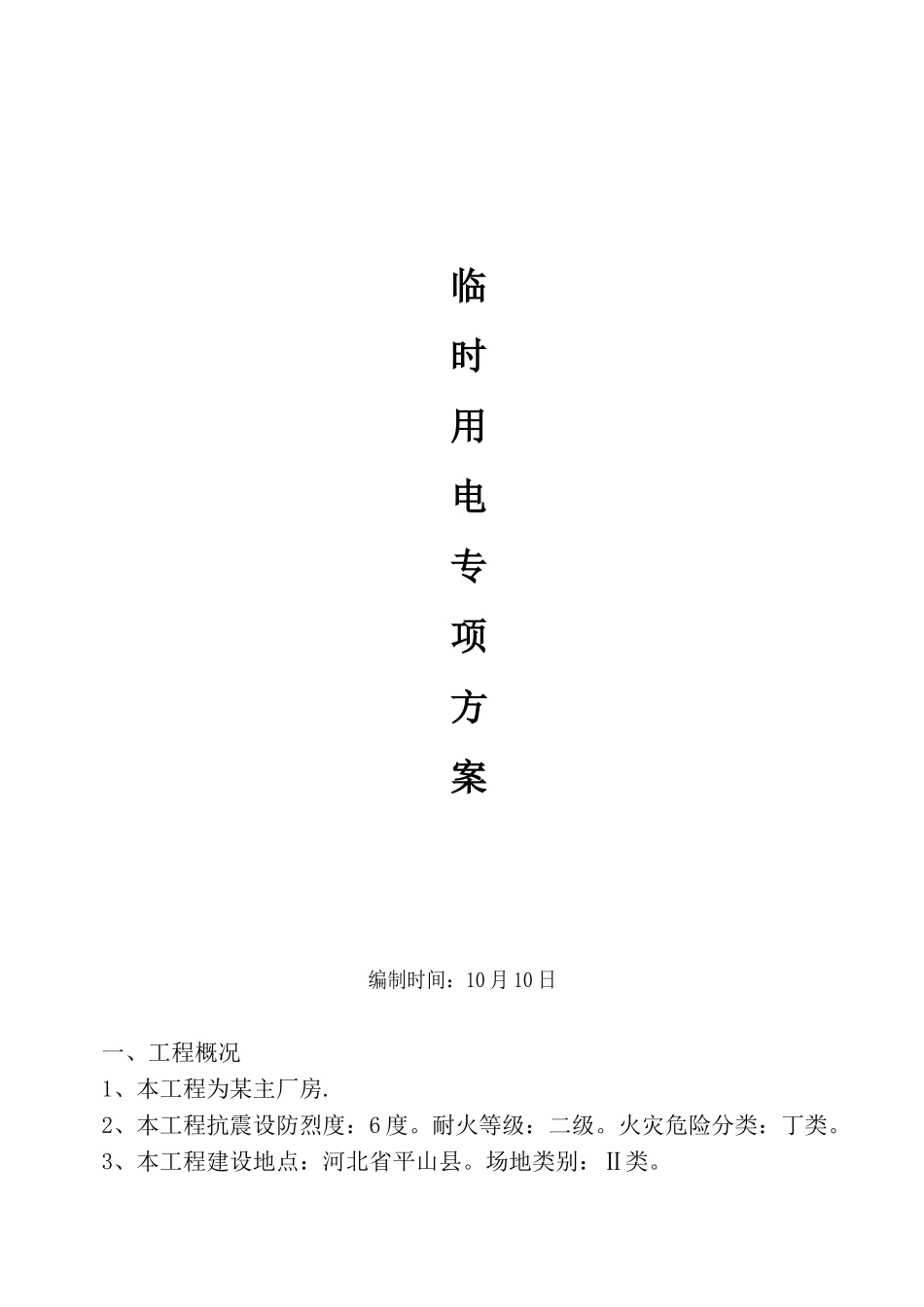

临时用电专项方案编制时间：10 月 10 日一、工程概况1、本工程为某主厂房.2、本工程抗震设防烈度：6 度。耐火等级：二级。火灾危险分类：丁类。3、本工程建设地点：河北省平山县。场地类别：Ⅱ类。4、设计标高±0.00 相称于绝对标高值见总图，室内外高差为 200mm。5、设计使用年限 50 年，构造类型为钢筋砼框架构造，基础为柱下独基。6、占地面积 680.8m2,建筑面积 1291 m2。7、建筑层数为 5 层，建筑高度 30.90 米。二、电源及用电点施工平面布置状况本工程三通一平工作已基本上贯彻，根据施工现场状况，电源由甲方提供的电源主干线接至施工区域，考虑工地范畴广，电源主干线从甲方指定的变电所接进，并将施工现场用电区设立总配电箱，按各项用途设立分派箱、照明箱，施工点设立随机箱，实施三级配电系统、TN-S 接零保护、二级漏电保护方法，各配电箱内配备齐全。动力、照明分系统、分闸，形成树干型供电网，确保用电安全整洁。线路布置详见施工场地平面布置图。三、施工用电负荷计算序号名 称数量型 号功 率 总功率电线型号注1搅拌机1 台J4-5000 型22KW22KW3×10 mm2+2×6 mm22平板振动器1 台PZ-501.5KW 1.5KW3×2.5mm23插入式振捣棒 2 台 HZ-50、HZ-70 1.5KW3KW3×2.5mm24交流电焊机1 台B-50030KW30KW3×10mm25钢筋切断机1 台10KW10KW3×4mm2+2×2.5 mm2弯曲机1 台10 KW 10 KW 3×4mm2+2×2.5 mm2调直机1 台11 KW 11 KW3×6mm2+2×4 mm26电动打夯机1 台HW603KW3KW3×2.5mm27QTZ40 塔吊 1 台43 KW43 KW 3×25mm2+2×16 mm28室外照明10 KW 10 KW3×2.5mm29砂轮切割机4 台YS90L-22.2 KW8.8 KW3×2.5mm210圆盘锯2MJ106363×6 mm2+2×6 mm211现场临时20KW施工总用电量计算和变压器选择1、P 动力=K1×∑P1/COSФ+K2×∑P2其中：K1——电动机类同时系数，取 K1=0.6；COSФ——功率因数，取 COSФ=0.75；K2——电焊机类同时系数，取 K2=0.5。∑P1=148KW；∑P2=30 KW。P 动力=0.6×148/0.75+0.5×30=133（KW）2、P 照：按动力用电量的 10%计取，则：P 照=133×10%=14（KW）。3、P 总（∑P）：∑P= P 动力+ P 照=147（KW）。四、导线截面拟定 选择配电瓶至总配电箱导线截面 I=K∑P/√3Vcosφ =147/1.732×0.38×0.75 =298A 注：电缆型号的选择根据：线型 10mm2 下列×5，25mm2 下列×4，35mm2 下列×3，70-90mm2 下列×2.5，100mm2 以上×2;根据现场实际，考虑全部...
