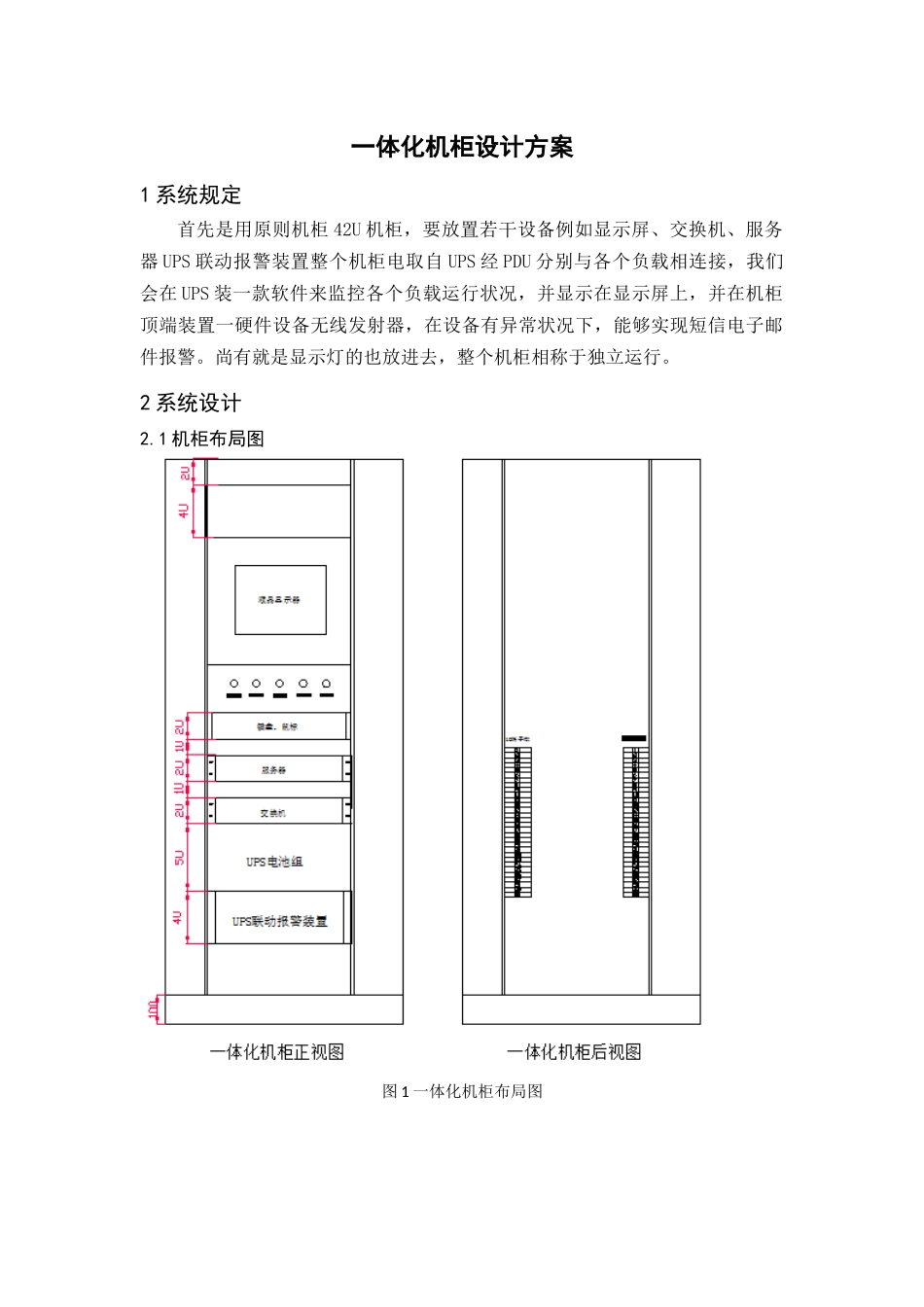

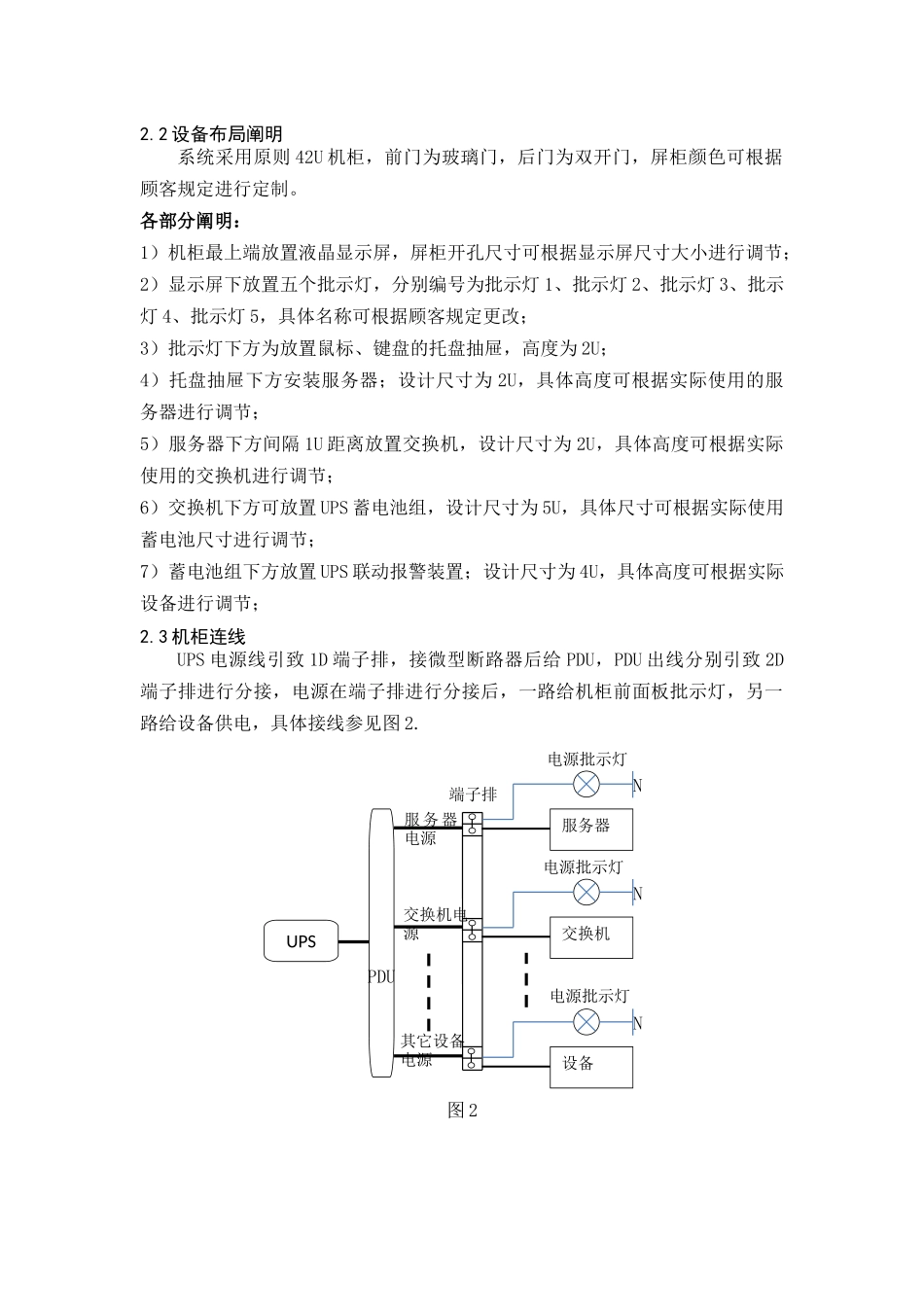

一体化机柜设计方案1 系统规定首先是用原则机柜 42U 机柜，要放置若干设备例如显示屏、交换机、服务器 UPS 联动报警装置整个机柜电取自 UPS 经 PDU 分别与各个负载相连接，我们会在 UPS 装一款软件来监控各个负载运行状况，并显示在显示屏上，并在机柜顶端装置一硬件设备无线发射器，在设备有异常状况下，能够实现短信电子邮件报警。尚有就是显示灯的也放进去，整个机柜相称于独立运行。2 系统设计2.1 机柜布局图图 1 一体化机柜布局图电源批示灯电源批示灯电源批示灯端子排N其它设备电源交换机电源服 务器电源UPS服务器PDU N交换机 N设备 2.2 设备布局阐明系统采用原则 42U 机柜，前门为玻璃门，后门为双开门，屏柜颜色可根据顾客规定进行定制。各部分阐明：1）机柜最上端放置液晶显示屏，屏柜开孔尺寸可根据显示屏尺寸大小进行调节；2）显示屏下放置五个批示灯，分别编号为批示灯 1、批示灯 2、批示灯 3、批示灯 4、批示灯 5，具体名称可根据顾客规定更改；3）批示灯下方为放置鼠标、键盘的托盘抽屉，高度为 2U；4）托盘抽屉下方安装服务器；设计尺寸为 2U，具体高度可根据实际使用的服务器进行调节；5）服务器下方间隔 1U 距离放置交换机，设计尺寸为 2U，具体高度可根据实际使用的交换机进行调节；6）交换机下方可放置 UPS 蓄电池组，设计尺寸为 5U，具体尺寸可根据实际使用蓄电池尺寸进行调节；7）蓄电池组下方放置 UPS 联动报警装置；设计尺寸为 4U，具体高度可根据实际设备进行调节；2.3 机柜连线UPS 电源线引致 1D 端子排，接微型断路器后给 PDU，PDU 出线分别引致 2D端子排进行分接，电源在端子排进行分接后，一路给机柜前面板批示灯，另一路给设备供电，具体接线参见图 2.图 2
