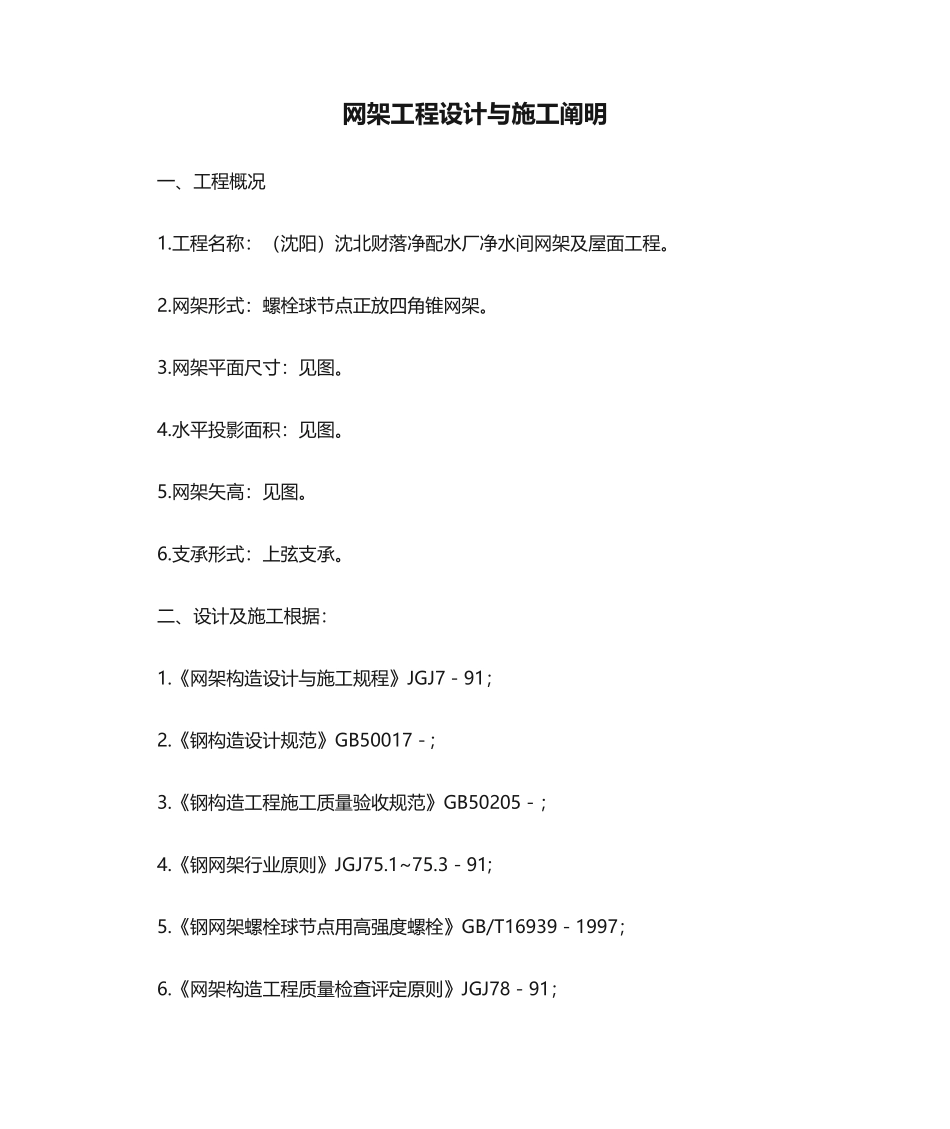

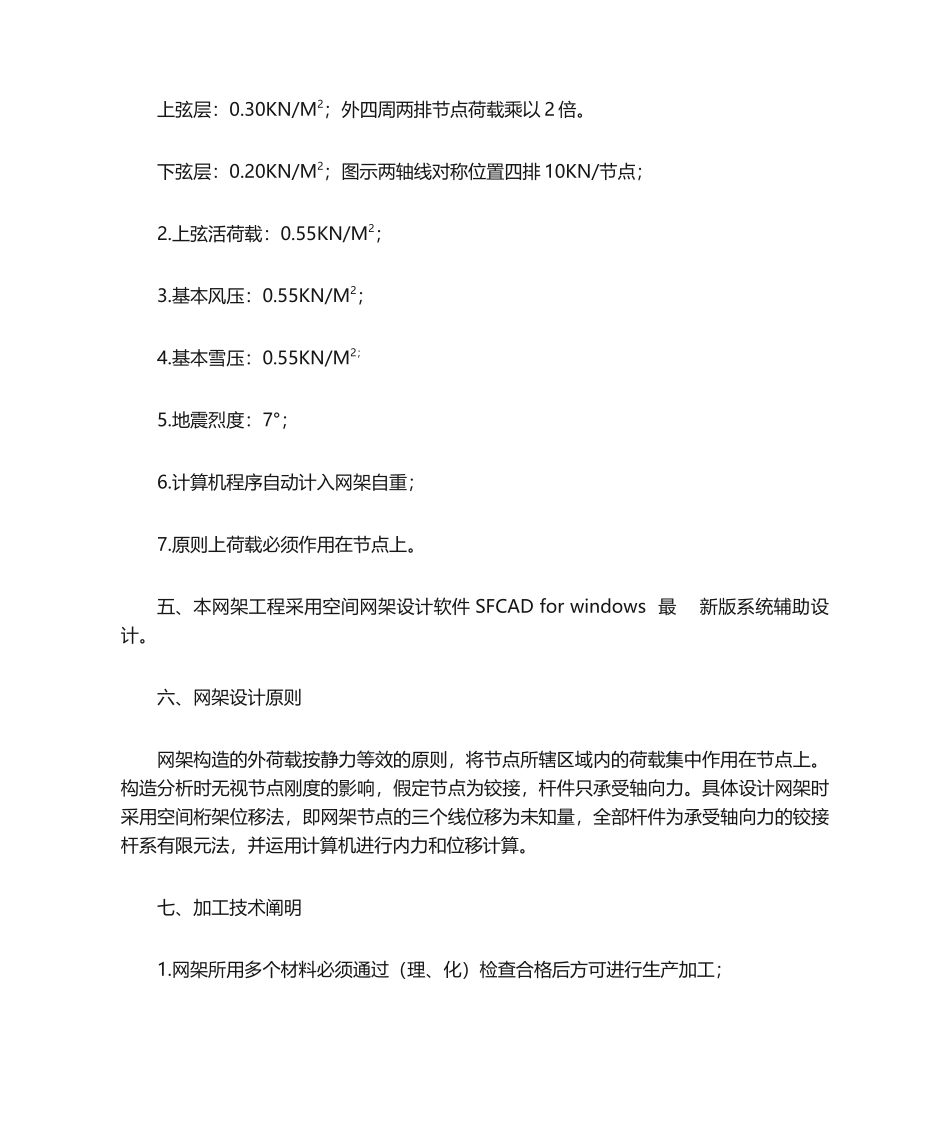

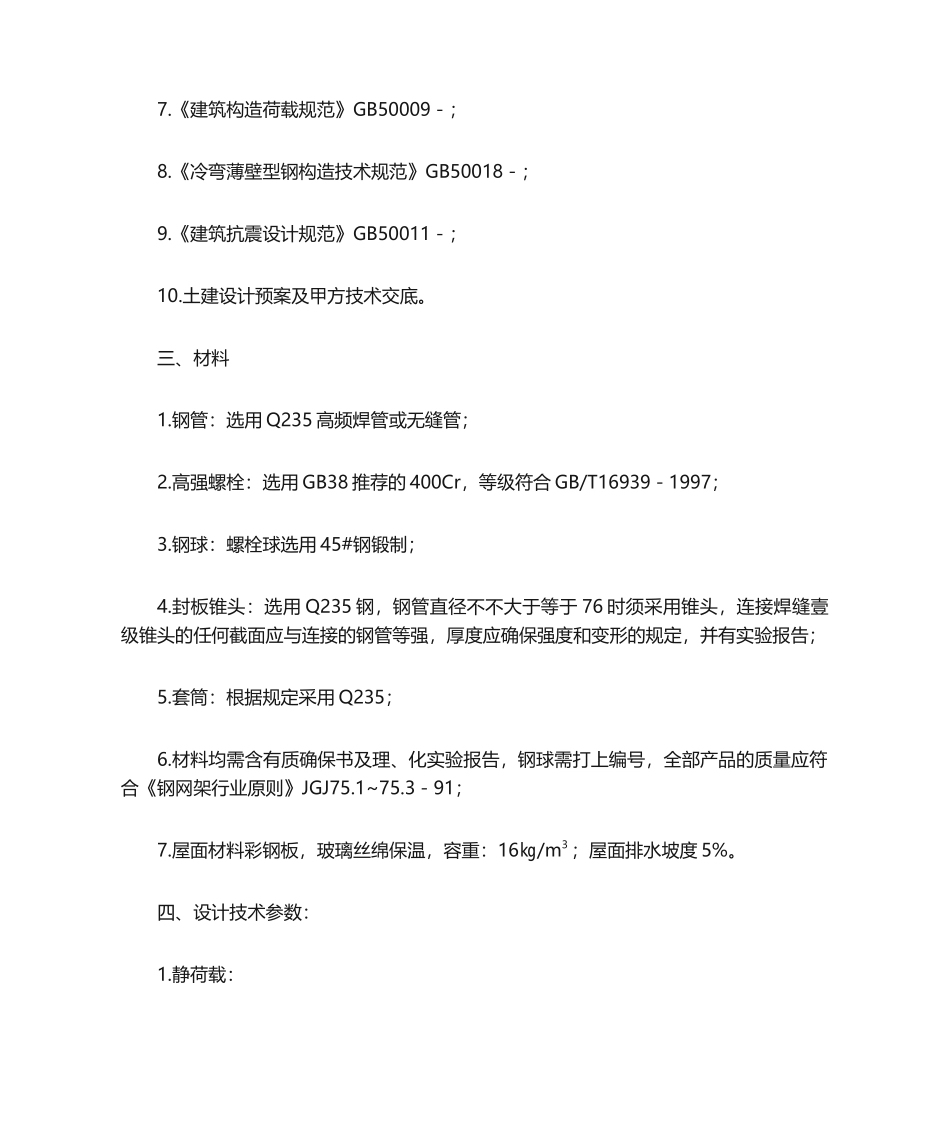

网架工程设计与施工阐明一、工程概况1.工程名称：（沈阳）沈北财落净配水厂净水间网架及屋面工程。2.网架形式：螺栓球节点正放四角锥网架。3.网架平面尺寸：见图。4.水平投影面积：见图。5.网架矢高：见图。6.支承形式：上弦支承。二、设计及施工根据：1.《网架构造设计与施工规程》JGJ7－91；2.《钢构造设计规范》GB50017－;3.《钢构造工程施工质量验收规范》GB50205－；4.《钢网架行业原则》JGJ75.1~75.3－91;5.《钢网架螺栓球节点用高强度螺栓》GB/T16939－1997；6.《网架构造工程质量检查评定原则》JGJ78－91；7.《建筑构造荷载规范》GB50009－；8.《冷弯薄壁型钢构造技术规范》GB50018－；9.《建筑抗震设计规范》GB50011－；10.土建设计预案及甲方技术交底。三、材料1.钢管：选用 Q235 高频焊管或无缝管；2.高强螺栓：选用 GB38 推荐的 400Cr，等级符合 GB/T16939－1997；3.钢球：螺栓球选用 45#钢锻制；4.封板锥头：选用 Q235 钢，钢管直径不不大于等于 76 时须采用锥头，连接焊缝壹级锥头的任何截面应与连接的钢管等强，厚度应确保强度和变形的规定，并有实验报告；5.套筒：根据规定采用 Q235；6.材料均需含有质确保书及理、化实验报告，钢球需打上编号，全部产品的质量应符合《钢网架行业原则》JGJ75.1~75.3－91；7.屋面材料彩钢板，玻璃丝绵保温，容重：16㎏/m3 ；屋面排水坡度 5%。四、设计技术参数：1.静荷载：上弦层：0.30KN/M2；外四周两排节点荷载乘以 2 倍。下弦层：0.20KN/M2；图示两轴线对称位置四排 10KN/节点；2.上弦活荷载：0.55KN/M2；3.基本风压：0.55KN/M2；4.基本雪压：0.55KN/M2；5.地震烈度：7°；6.计算机程序自动计入网架自重；7.原则上荷载必须作用在节点上。五、本网架工程采用空间网架设计软件 SFCAD for windows 最 新版系统辅助设计。六、网架设计原则网架构造的外荷载按静力等效的原则，将节点所辖区域内的荷载集中作用在节点上。构造分析时无视节点刚度的影响，假定节点为铰接，杆件只承受轴向力。具体设计网架时采用空间桁架位移法，即网架节点的三个线位移为未知量，全部杆件为承受轴向力的铰接杆系有限元法，并运用计算机进行内力和位移计算。七、加工技术阐明1.网架所用多个材料必须通过（理、化）检查合格后方可进行生产加工；2.网架的构件需在工厂加工，外购件必须购置合格产品并进行必要的检查；3.网架杆件加工前应去除氧化皮和锈蚀等污杂物，必要时需采用酸洗及磷化解决，以利于...
