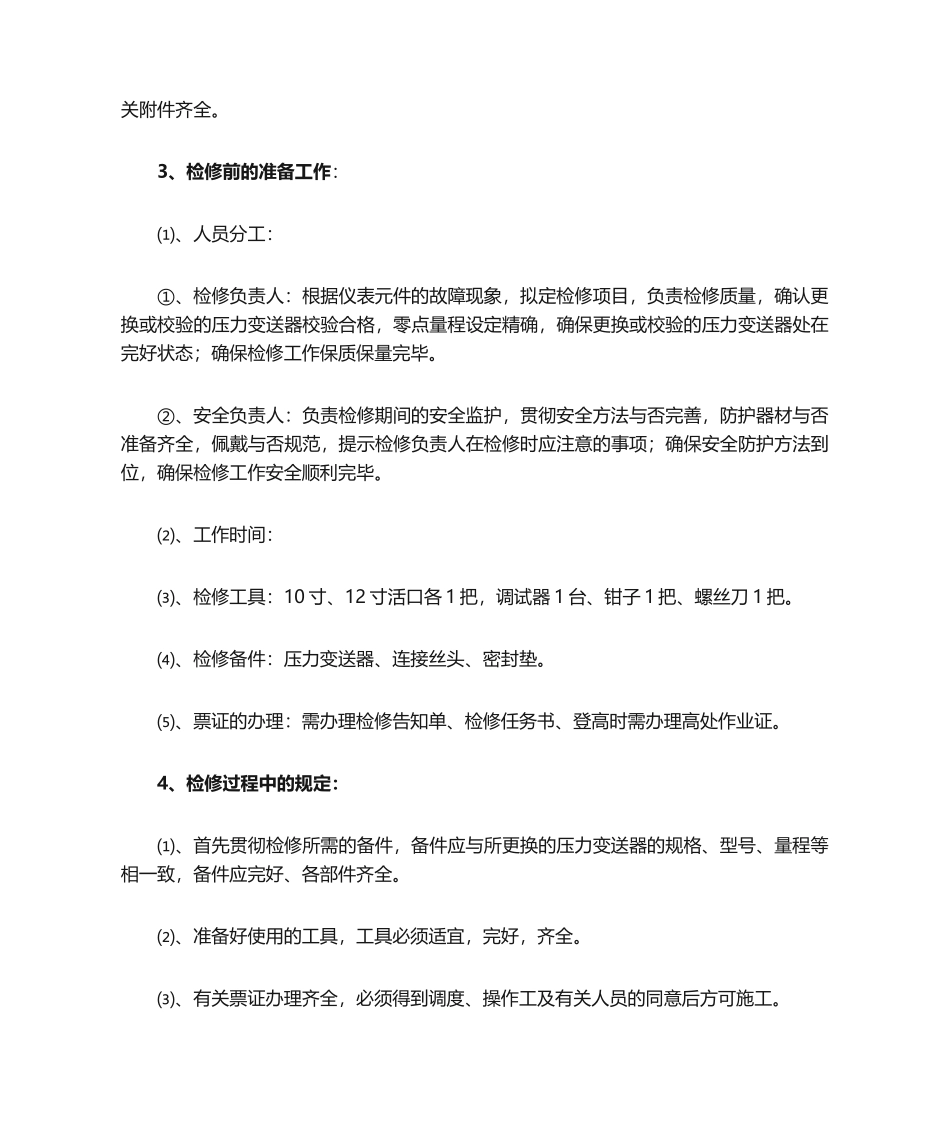

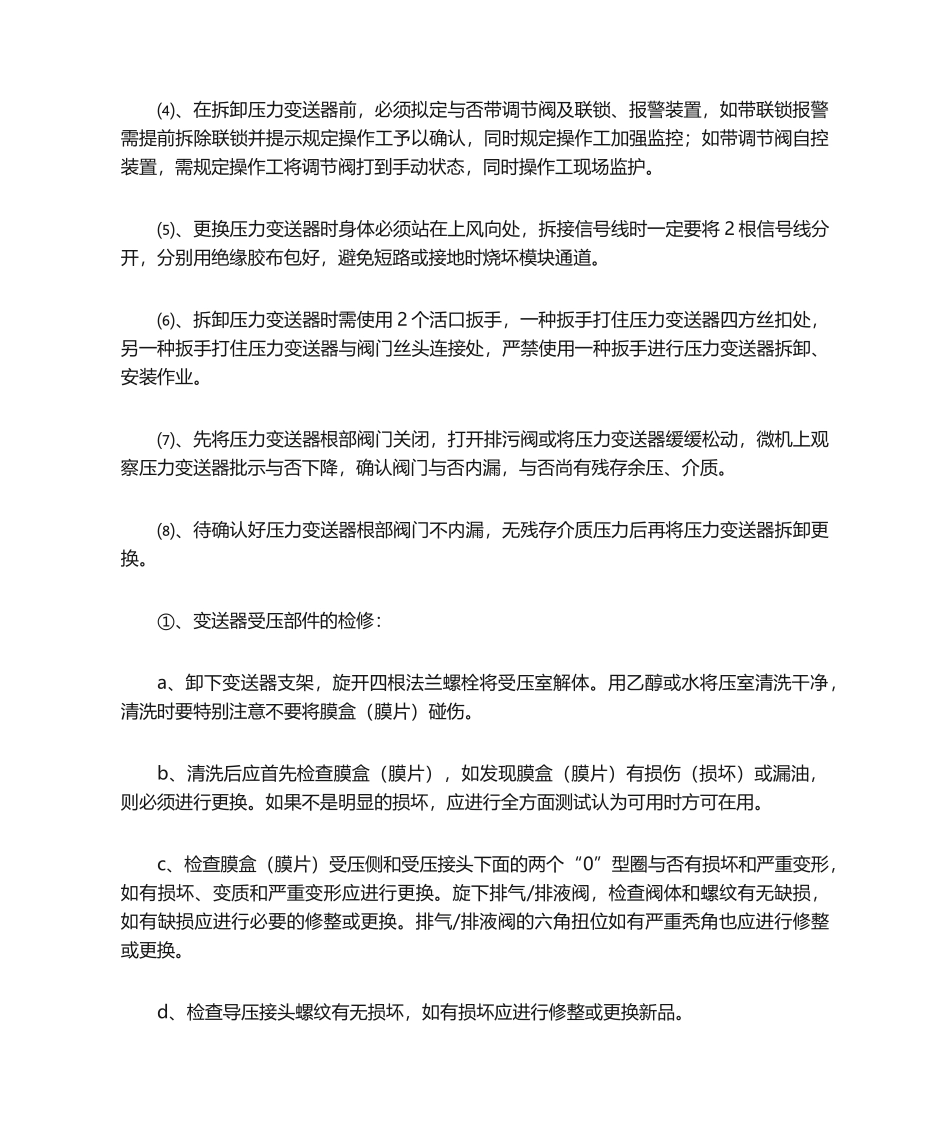

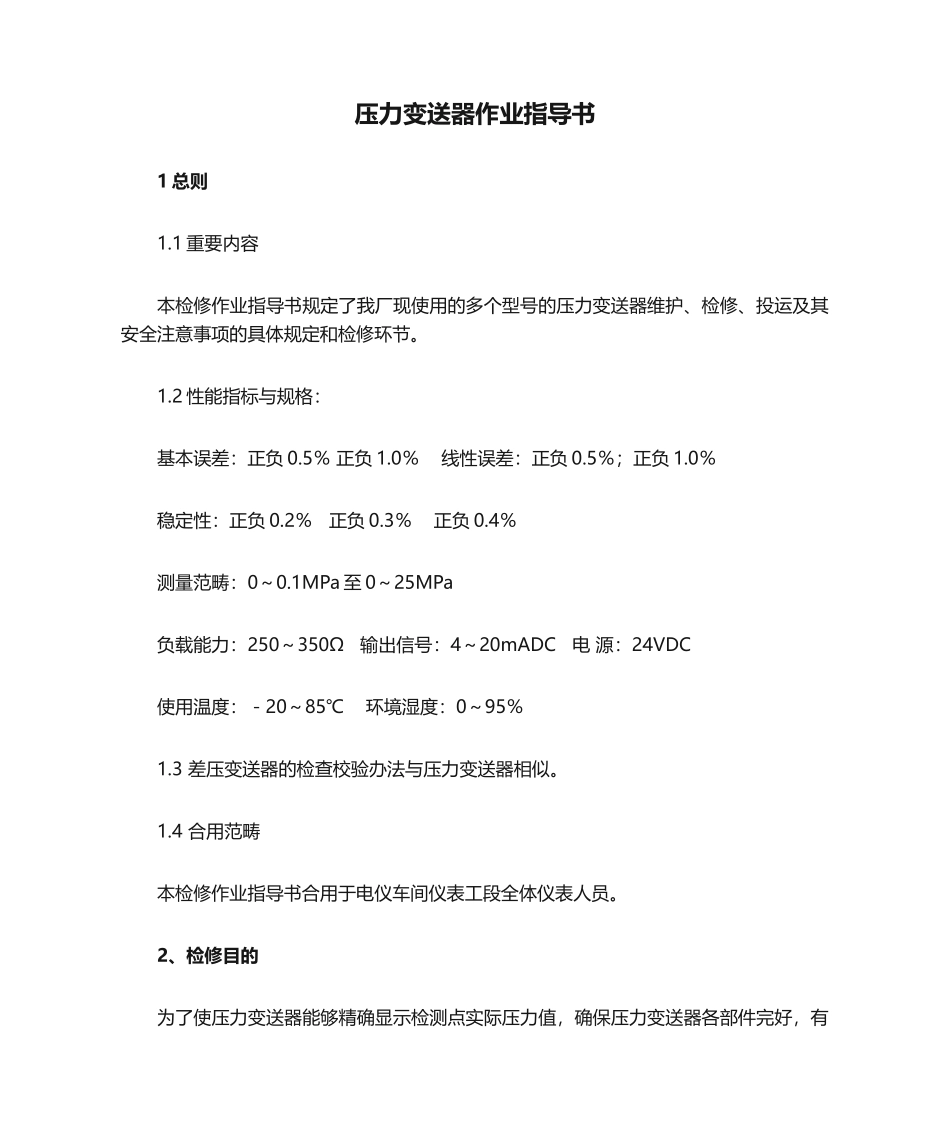

压力变送器作业指导书1 总则1.1 重要内容本检修作业指导书规定了我厂现使用的多个型号的压力变送器维护、检修、投运及其安全注意事项的具体规定和检修环节。1.2 性能指标与规格：基本误差：正负 0.5％ 正负 1.0％ 线性误差：正负 0.5％；正负 1.0％稳定性：正负 0.2％ 正负 0.3％ 正负 0.4％测量范畴：0～0.1MPa 至 0～25MPa负载能力：250～350Ω 输出信号：4～20mADC 电 源：24VDC使用温度：－20～85℃ 环境湿度：0～95％1.3 差压变送器的检查校验办法与压力变送器相似。1.4 合用范畴本检修作业指导书合用于电仪车间仪表工段全体仪表人员。2、检修目的为了使压力变送器能够精确显示检测点实际压力值，确保压力变送器各部件完好，有关附件齐全。3、检修前的准备工作：⑴、人员分工：①、检修负责人：根据仪表元件的故障现象，拟定检修项目，负责检修质量，确认更换或校验的压力变送器校验合格，零点量程设定精确，确保更换或校验的压力变送器处在完好状态；确保检修工作保质保量完毕。②、安全负责人：负责检修期间的安全监护，贯彻安全方法与否完善，防护器材与否准备齐全，佩戴与否规范，提示检修负责人在检修时应注意的事项；确保安全防护方法到位，确保检修工作安全顺利完毕。⑵、工作时间：⑶、检修工具：10 寸、12 寸活口各 1 把，调试器 1 台、钳子 1 把、螺丝刀 1 把。⑷、检修备件：压力变送器、连接丝头、密封垫。⑸、票证的办理：需办理检修告知单、检修任务书、登高时需办理高处作业证。4、检修过程中的规定：⑴、首先贯彻检修所需的备件，备件应与所更换的压力变送器的规格、型号、量程等相一致，备件应完好、各部件齐全。⑵、准备好使用的工具，工具必须适宜，完好，齐全。⑶、有关票证办理齐全，必须得到调度、操作工及有关人员的同意后方可施工。⑷、在拆卸压力变送器前，必须拟定与否带调节阀及联锁、报警装置，如带联锁报警需提前拆除联锁并提示规定操作工予以确认，同时规定操作工加强监控；如带调节阀自控装置，需规定操作工将调节阀打到手动状态，同时操作工现场监护。⑸、更换压力变送器时身体必须站在上风向处，拆接信号线时一定要将 2 根信号线分开，分别用绝缘胶布包好，避免短路或接地时烧坏模块通道。⑹、拆卸压力变送器时需使用 2 个活口扳手，一种扳手打住压力变送器四方丝扣处，另一种扳手打住压力变送器与阀门丝头连接处，严禁使用一种扳手进行压力变送器拆卸、安装作业。⑺、...
