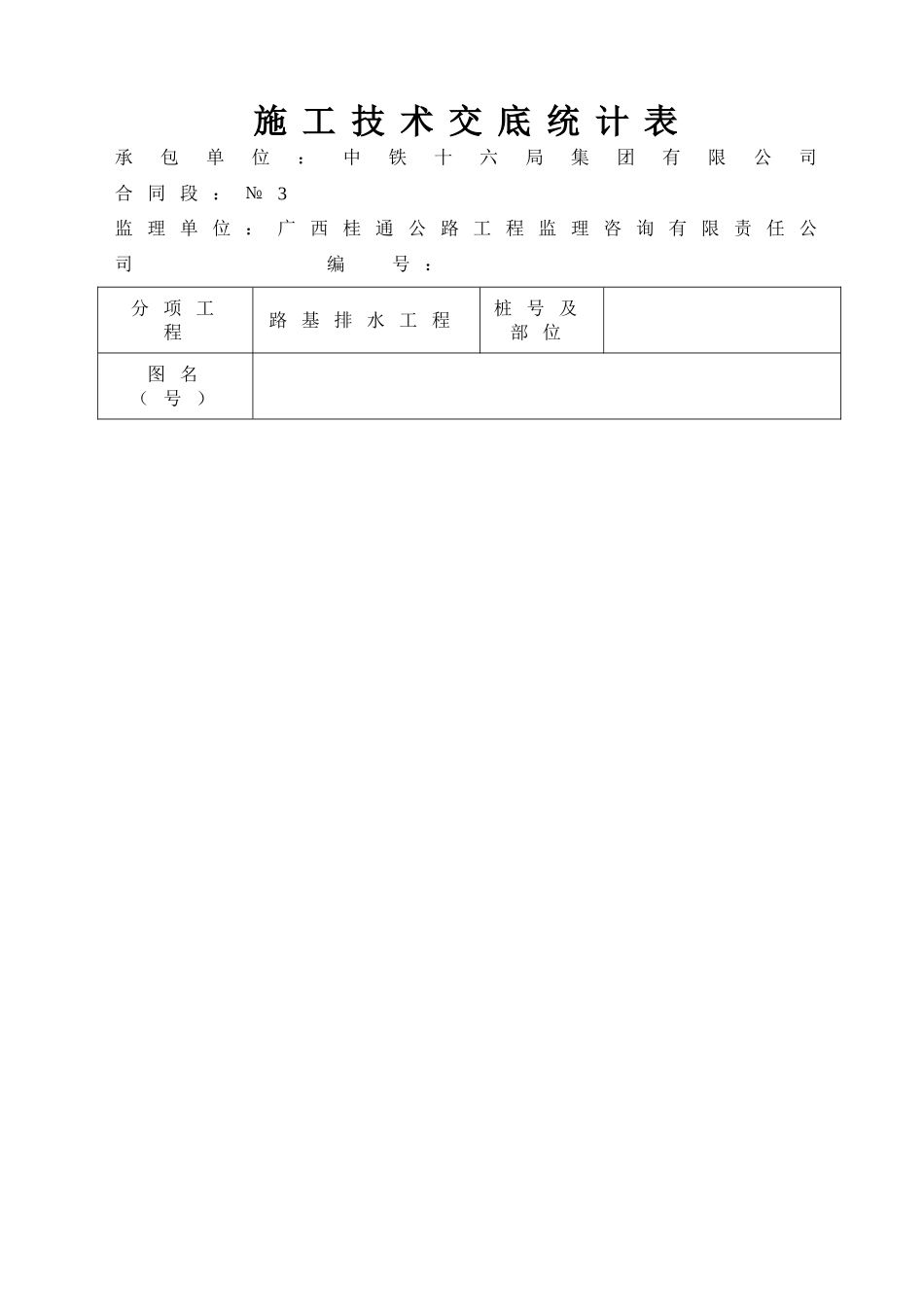

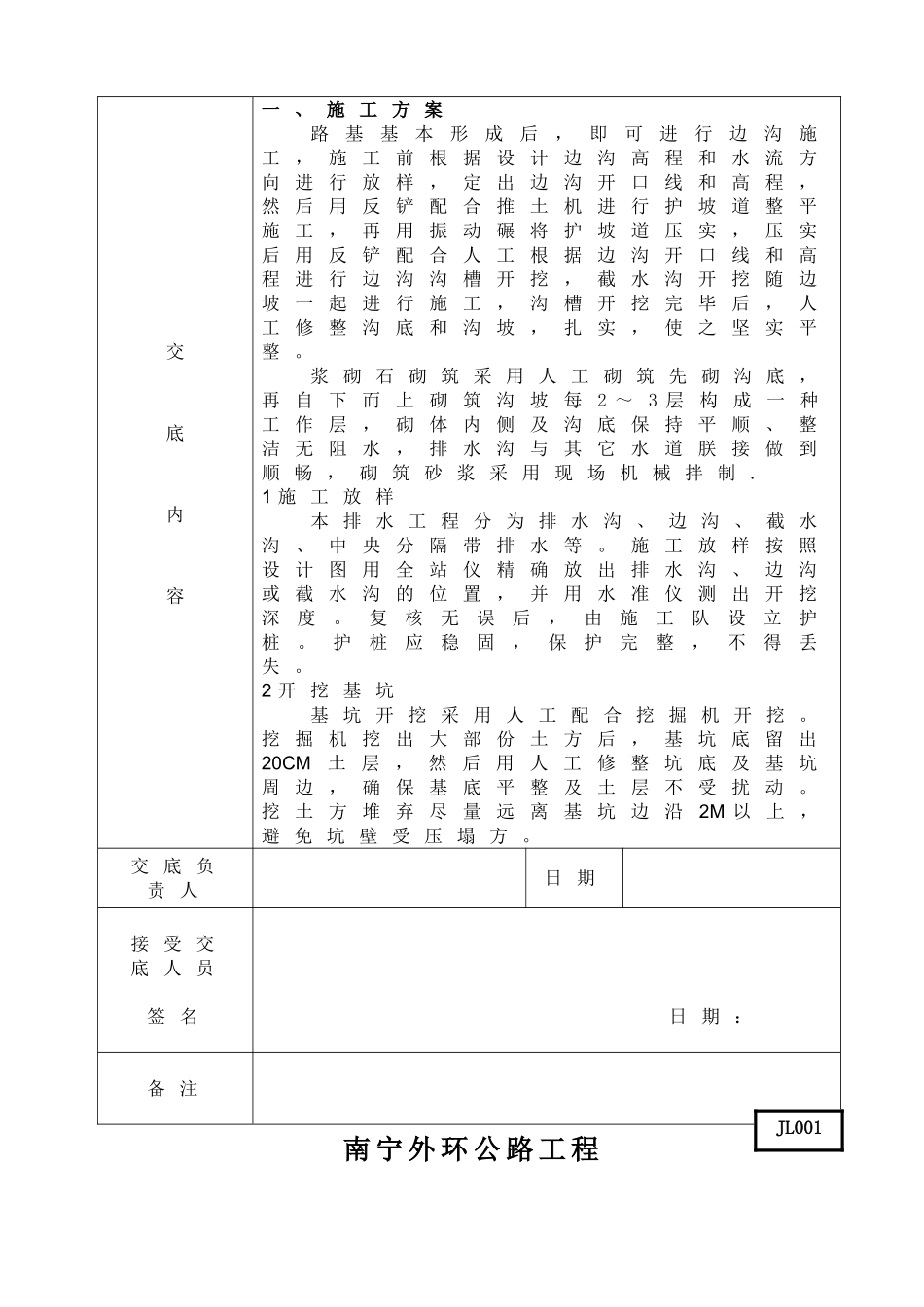

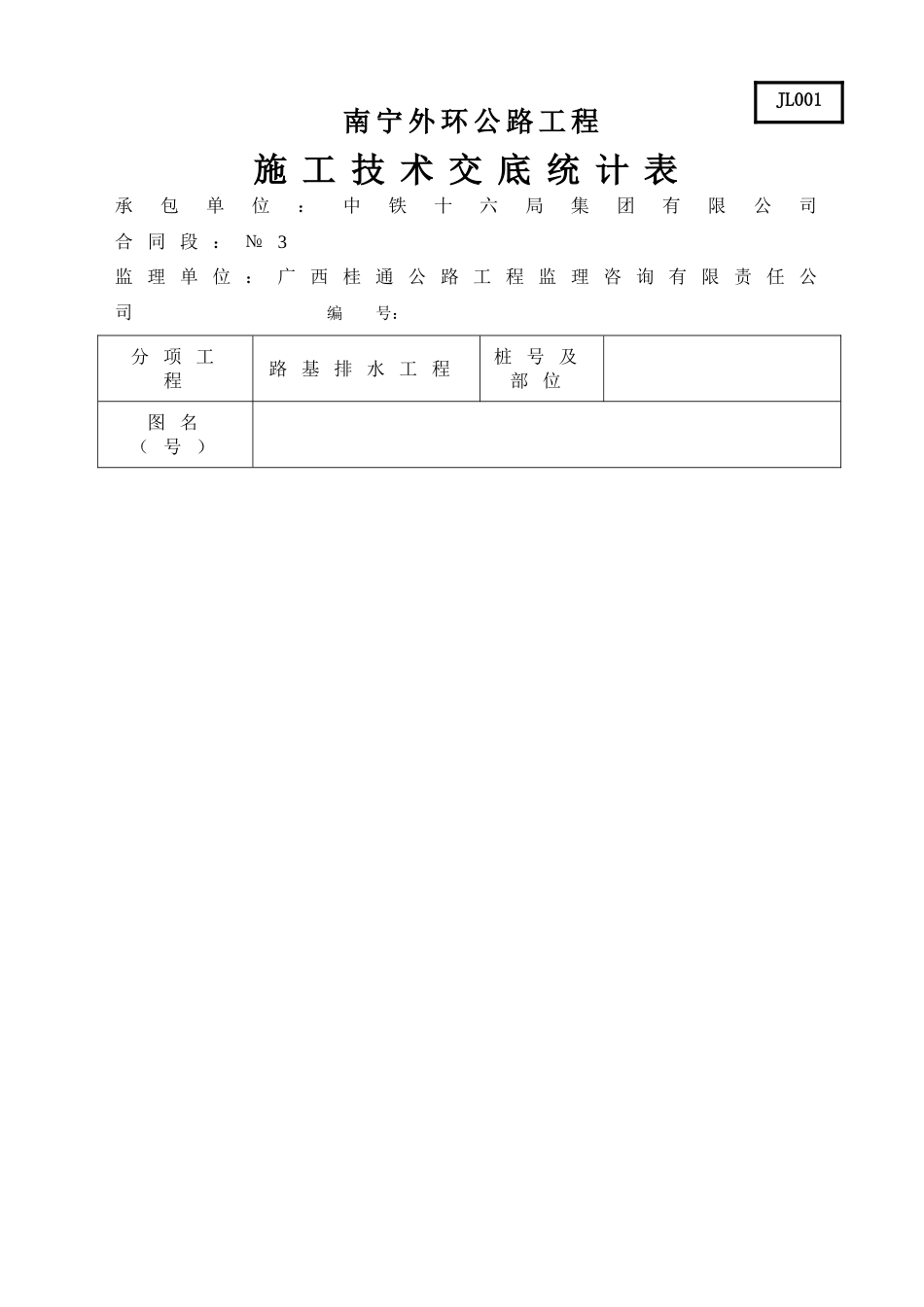

南 宁 外 环 公 路 工 程施 工 技 术 交 底 统 计 表承包单位：中铁十六局集团有限公司 合 同 段 ： № 3监 理 单 位 ： 广 西 桂 通 公 路 工 程 监 理 咨 询 有 限 责 任 公司 编 号：分 项 工程路 基 排 水 工 程桩 号 及部 位图 名（ 号 ）JL001交 底 内 容一 、 施 工 方 案路基基本形成后，即可进行边沟施工，施工前根据设计边沟高程和水流方向进行放样，定出边沟开口线和高程，然后用反铲配合推土机进行护坡道整平施工，再用振动碾将护坡道压实，压实后用反铲配合人工根据边沟开口线和高程进行边沟沟槽开挖，截水沟开挖随边坡一起进行施工，沟槽开挖完毕后，人工修整沟底和沟坡，扎实，使之坚实平整 。浆 砌 石 砌 筑 采 用 人 工 砌 筑 先 砌 沟 底 ，再自下而上砌筑沟坡每2 ～3 层构成一种工作层，砌体内侧及沟底保持平顺、整洁无阻水，排水沟与其它水道朕接做到顺 畅 ， 砌 筑 砂 浆 采 用 现 场 机 械 拌 制 .1 施 工 放 样本 排 水 工 程 分 为 排 水 沟 、 边 沟 、 截 水沟、中央分隔带排水等。施工放样按照设计图用全站仪精确放出排水沟、边沟或截水沟的位置，并用水准仪测出开挖深度。复核无误后，由施工队设立护桩。护桩应稳固，保护完整，不得丢失 。2 开 挖 基 坑基 坑 开 挖 采 用 人 工 配 合 挖 掘 机 开 挖 。挖掘机挖出大部份土方后，基坑底留出20CM土层，然后用人工修整坑底及基坑周边，确保基底平整及土层不受扰动。挖土方堆弃尽量远离基坑边沿2M 以上，避 免 坑 壁 受 压 塌 方 。交 底 负责 人日 期接 受 交底 人 员签 名 日 期 ：备 注南 宁 外 环 公 路 工 程JL001施 工 技 术 交 底 统 计 表承包单位：中铁十六局集团有限公司 合 同 段 ： № 3监 理 单 位 ： 广 西 桂 通 公 路 工 程 监 理 咨 询 有 限 责 任 公司 编 号 ：分 项 工程路 基 排 水 工 程桩 号 及部 位图 名（ 号 ）交 底 内 容3 基 础 、 沟 身 砌 筑当 基 坑 验 收 合 格 后 ， 重 新 用 全 站 仪 定出沟底中心线点位。排水沟、边沟或截水 沟 施 工 规 定 ：a 、地基应坚密压实，土质地段当沟底纵坡不不大于3% 时，应采用加固方法 。b 、边沟应分段设立排水口，多雨地区 梯...
