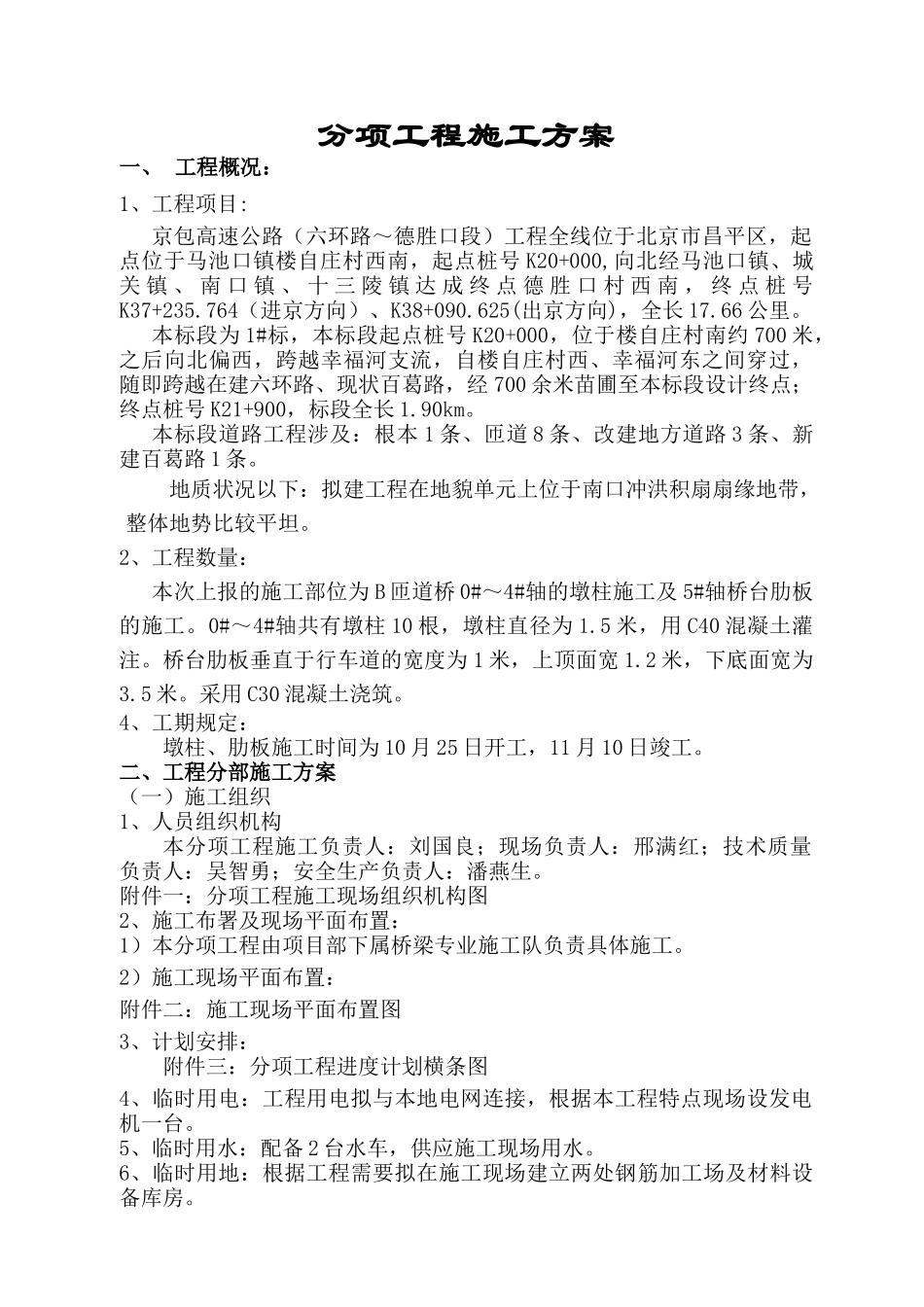

分项工程施工方案一、 工程概况：1、工程项目:京包高速公路（六环路～德胜口段）工程全线位于北京市昌平区，起点位于马池口镇楼自庄村西南，起点桩号 K20+000,向北经马池口镇、城关 镇 、 南 口 镇 、 十 三 陵 镇 达 成 终 点 德 胜 口 村 西 南 ， 终 点 桩 号K37+235.764（进京方向）、K38+090.625(出京方向)，全长 17.66 公里。本标段为 1#标，本标段起点桩号 K20+000，位于楼自庄村南约 700 米，之后向北偏西，跨越幸福河支流，自楼自庄村西、幸福河东之间穿过，随即跨越在建六环路、现状百葛路，经 700 余米苗圃至本标段设计终点；终点桩号 K21+900，标段全长 1.90km。本标段道路工程涉及：根本 1 条、匝道 8 条、改建地方道路 3 条、新建百葛路 1 条。地质状况以下：拟建工程在地貌单元上位于南口冲洪积扇扇缘地带，整体地势比较平坦。2、工程数量：本次上报的施工部位为 B 匝道桥 0#～4#轴的墩柱施工及 5#轴桥台肋板的施工。0#～4#轴共有墩柱 10 根，墩柱直径为 1.5 米，用 C40 混凝土灌注。桥台肋板垂直于行车道的宽度为 1 米，上顶面宽 1.2 米，下底面宽为3.5 米。采用 C30 混凝土浇筑。4、工期规定：墩柱、肋板施工时间为 10 月 25 日开工，11 月 10 日竣工。二、工程分部施工方案（一）施工组织1、人员组织机构本分项工程施工负责人：刘国良；现场负责人：邢满红；技术质量负责人：吴智勇；安全生产负责人：潘燕生。附件一：分项工程施工现场组织机构图2、施工布署及现场平面布置：1）本分项工程由项目部下属桥梁专业施工队负责具体施工。2）施工现场平面布置：附件二：施工现场平面布置图3、计划安排：附件三：分项工程进度计划横条图4、临时用电：工程用电拟与本地电网连接，根据本工程特点现场设发电机一台。5、临时用水：配备 2 台水车，供应施工现场用水。6、临时用地：根据工程需要拟在施工现场建立两处钢筋加工场及材料设备库房。（二）、施工办法本分部工程共有墩柱 10 座，桥台肋板 4 座。采用现场加工钢筋成型并绑扎，钢模板吊车吊装就位，罐车运输商品混凝土，混凝土泵车浇筑的施工工艺。附件四：施工工艺流程图三、施工方案1、施工准备1）、施工现场准备根据施工现场状况将承台施工遗留土方解决并平整；清理出吊车停放位置和混凝土罐车的进出通道；钢模板就位所需的导链、钢丝绳就位；加工好的钢筋摆放整洁，按品种、规格、牌号分别设立标志...
