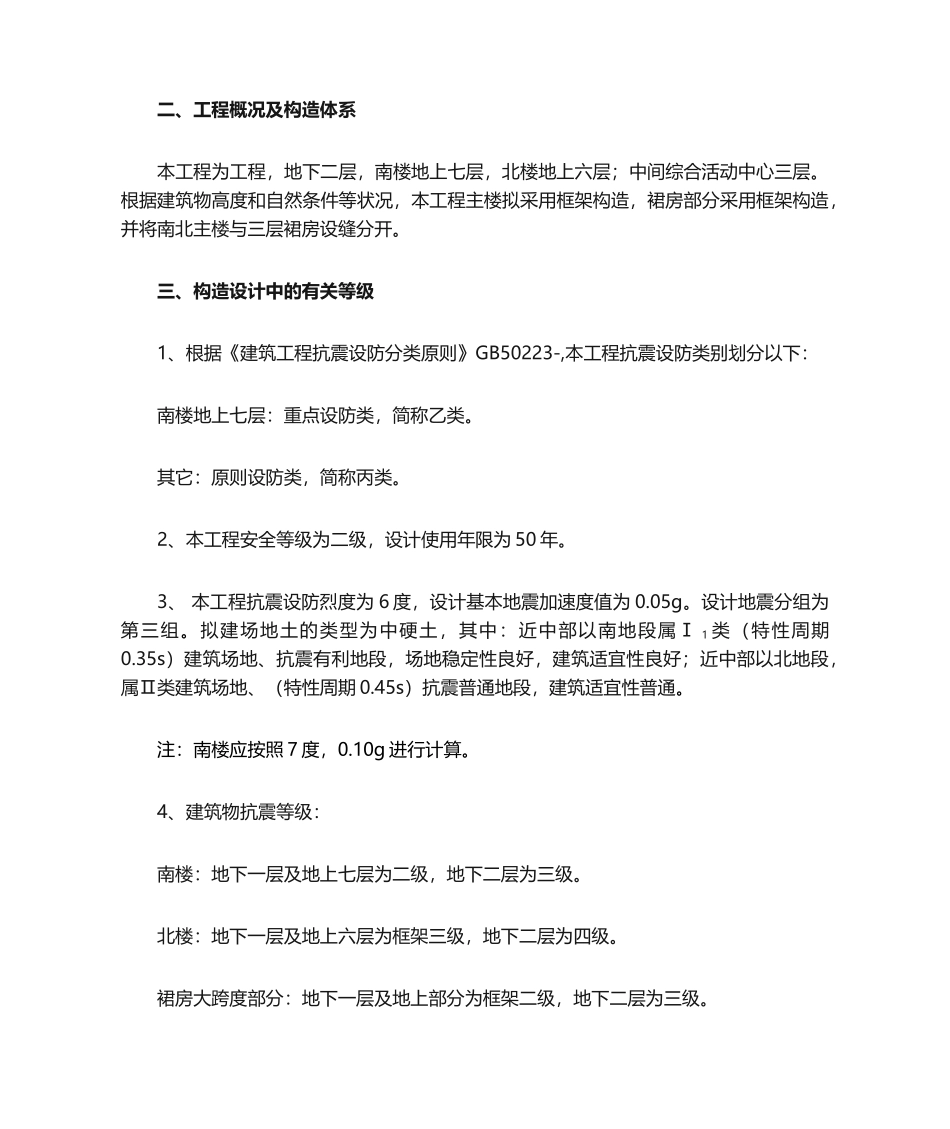

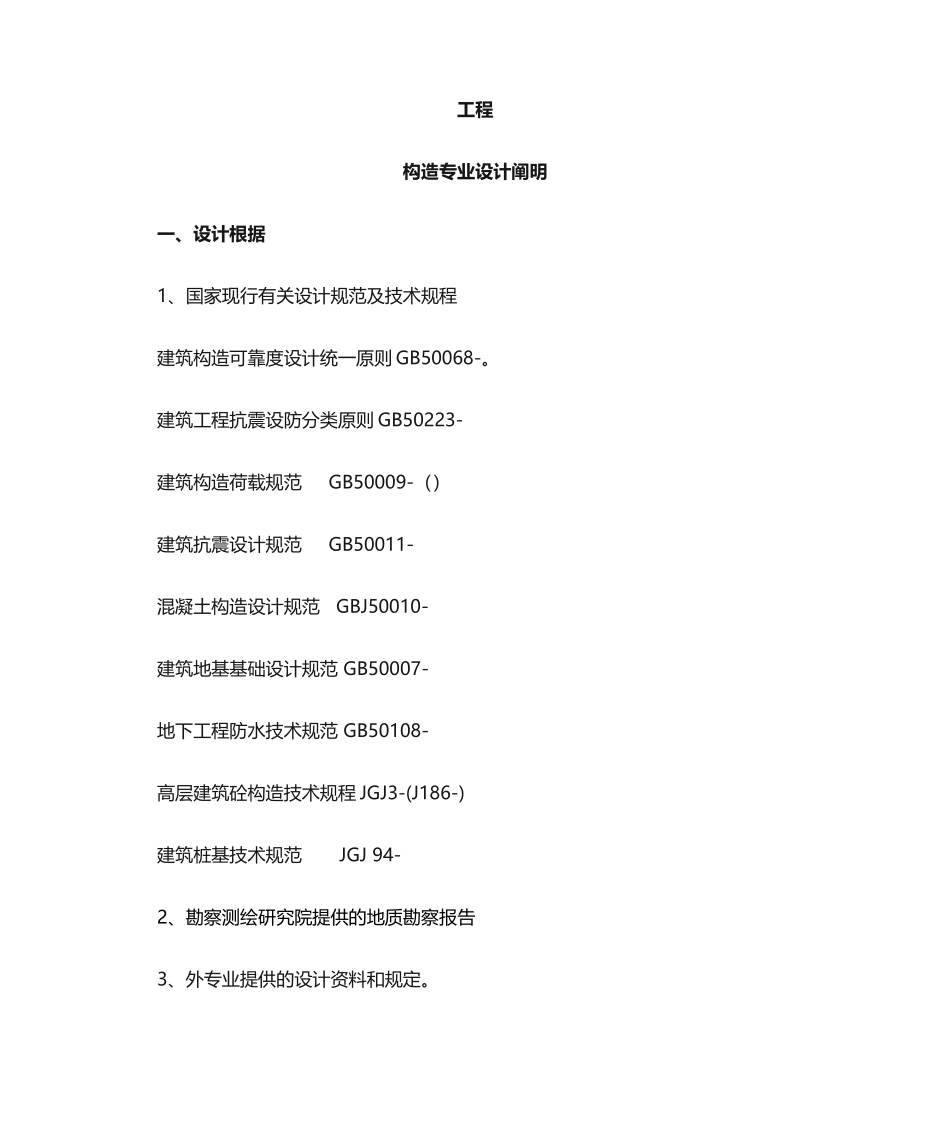

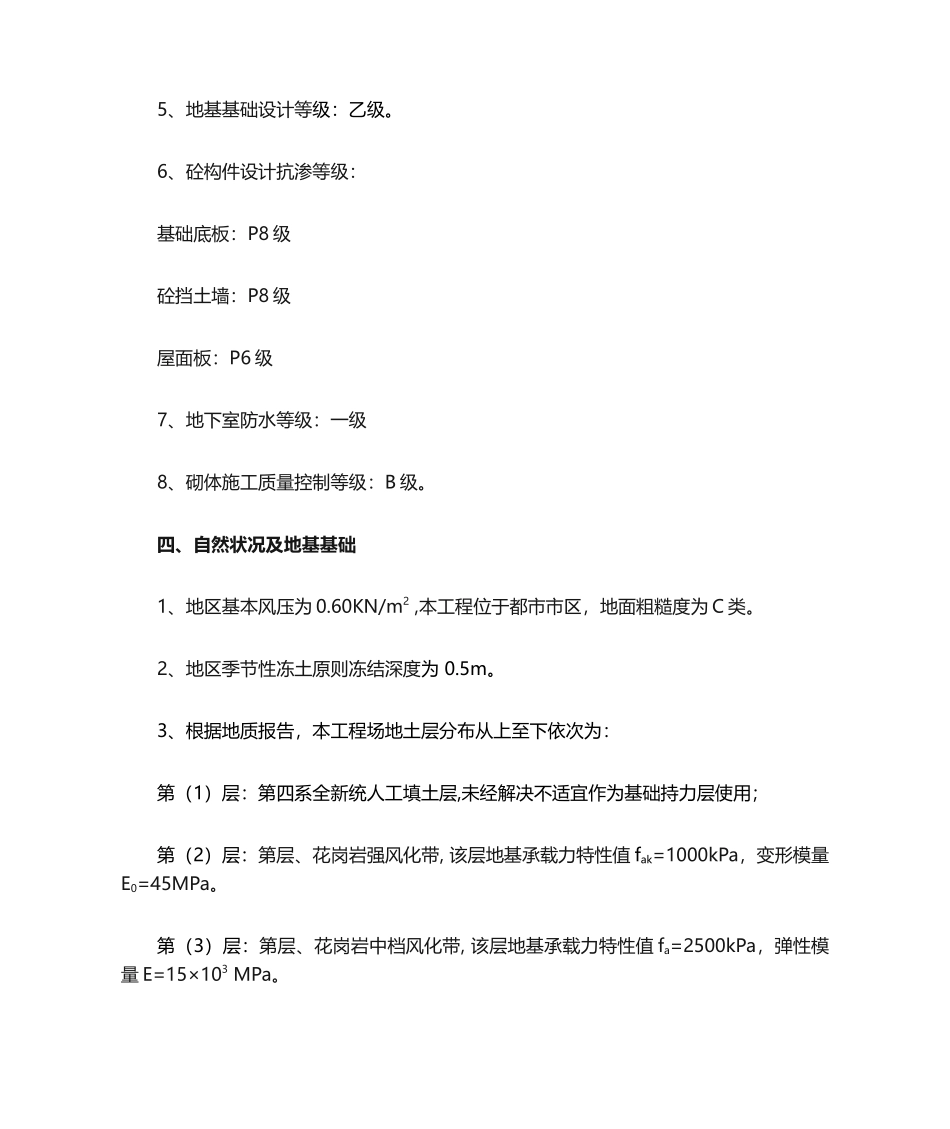

工程构造专业设计阐明一、设计根据1、国家现行有关设计规范及技术规程建筑构造可靠度设计统一原则 GB50068-。建筑工程抗震设防分类原则 GB50223-建筑构造荷载规范 GB50009-（）建筑抗震设计规范 GB50011- 混凝土构造设计规范 GBJ50010-建筑地基基础设计规范 GB50007-地下工程防水技术规范 GB50108-高层建筑砼构造技术规程 JGJ3-(J186-)建筑桩基技术规范 JGJ 94-2、勘察测绘研究院提供的地质勘察报告3、外专业提供的设计资料和规定。二、工程概况及构造体系本工程为工程，地下二层，南楼地上七层，北楼地上六层；中间综合活动中心三层。根据建筑物高度和自然条件等状况，本工程主楼拟采用框架构造，裙房部分采用框架构造，并将南北主楼与三层裙房设缝分开。三、构造设计中的有关等级1、根据《建筑工程抗震设防分类原则》GB50223-,本工程抗震设防类别划分以下：南楼地上七层：重点设防类，简称乙类。其它：原则设防类，简称丙类。2、本工程安全等级为二级，设计使用年限为 50 年。3、 本工程抗震设防烈度为 6 度，设计基本地震加速度值为 0.05g。设计地震分组为第三组。拟建场地土的类型为中硬土，其中：近中部以南地段属Ⅰ 1 类（特性周期0.35s）建筑场地、抗震有利地段，场地稳定性良好，建筑适宜性良好；近中部以北地段，属Ⅱ类建筑场地、（特性周期 0.45s）抗震普通地段，建筑适宜性普通。注：南楼应按照 7 度，0.10g 进行计算。4、建筑物抗震等级：南楼：地下一层及地上七层为二级，地下二层为三级。北楼：地下一层及地上六层为框架三级，地下二层为四级。裙房大跨度部分：地下一层及地上部分为框架二级，地下二层为三级。5、地基基础设计等级：乙级。6、砼构件设计抗渗等级：基础底板：P8 级砼挡土墙：P8 级屋面板：P6 级7、地下室防水等级：一级8、砌体施工质量控制等级：B 级。四、自然状况及地基基础1、地区基本风压为 0.60KN/m2 ,本工程位于都市市区，地面粗糙度为 C 类。2、地区季节性冻土原则冻结深度为 0.5m。3、根据地质报告，本工程场地土层分布从上至下依次为：第（1）层：第四系全新统人工填土层,未经解决不适宜作为基础持力层使用；第（2）层：第层、花岗岩强风化带, 该层地基承载力特性值 fak=1000kPa，变形模量E0=45MPa。第（3）层：第层、花岗岩中档风化带, 该层地基承载力特性值 fa=2500kPa，弹性模量 E=15×103 MPa。第（4）层：第层、微风化花岗岩, 该层地基承载力特性值 fa=4500kP...
