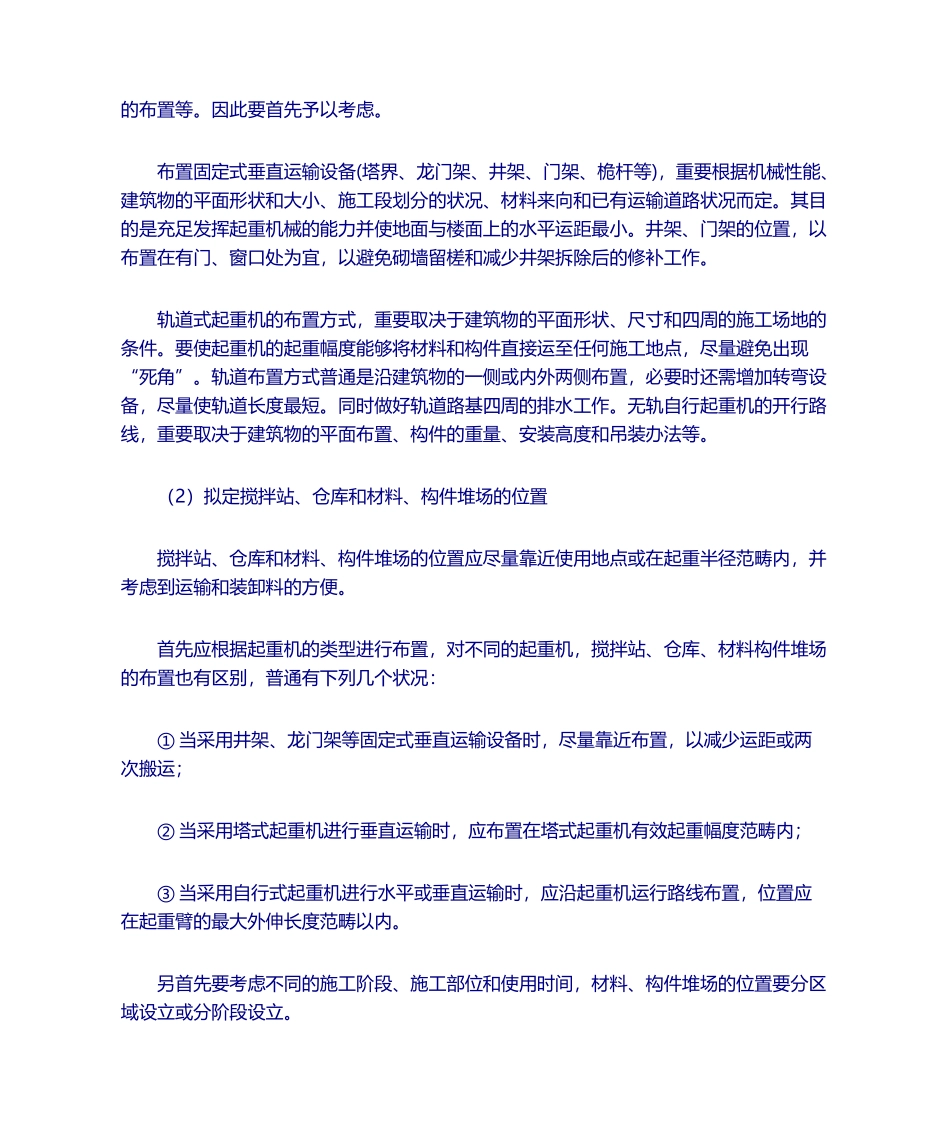

设计施工平面图有的建筑工地秩序井然，有的则杂乱无章，这与施工平面图设计的合理与否有直接的关系。单位工程施工平面图是施工组织设计的重要构成部分。1．设计的内容单位工程施工平面图普通用 1:200~1:500 的比例绘制，普通应在图上标明下列内容：（1）建筑总平面上已建和拟建的地上和地下的一切房屋、构筑物及其它设施的位置和尺寸；（2）移动式起重机(涉及有轨起重机)开行路线及垂直运输设施的位置；（3）多个材料、半成品、构件以及工业设备等的仓库和堆场；（4）为施工服务的一切临时设施的布置(涉及搅拌站、加工棚、仓库、办公室、供水供电线路、施工道路等)；（5）测量放线标桩，地形等高线，土方取弃场地；（6）安全、防火设施。2．设计环节单位工程施工平面图设计的普通环节以下：（1）决定起重机械的位置起重机的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置及道路和水、电线路的布置等。因此要首先予以考虑。布置固定式垂直运输设备(塔界、龙门架、井架、门架、桅杆等)，重要根据机械性能、建筑物的平面形状和大小、施工段划分的状况、材料来向和已有运输道路状况而定。其目的是充足发挥起重机械的能力并使地面与楼面上的水平运距最小。井架、门架的位置，以布置在有门、窗口处为宜，以避免砌墙留槎和减少井架拆除后的修补工作。轨道式起重机的布置方式，重要取决于建筑物的平面形状、尺寸和四周的施工场地的条件。要使起重机的起重幅度能够将材料和构件直接运至任何施工地点，尽量避免出现“死角”。轨道布置方式普通是沿建筑物的一侧或内外两侧布置，必要时还需增加转弯设备，尽量使轨道长度最短。同时做好轨道路基四周的排水工作。无轨自行起重机的开行路线，重要取决于建筑物的平面布置、构件的重量、安装高度和吊装办法等。（2）拟定搅拌站、仓库和材料、构件堆场的位置搅拌站、仓库和材料、构件堆场的位置应尽量靠近使用地点或在起重半径范畴内，并考虑到运输和装卸料的方便。首先应根据起重机的类型进行布置，对不同的起重机，搅拌站、仓库、材料构件堆场的布置也有区别，普通有下列几个状况：① 当采用井架、龙门架等固定式垂直运输设备时，尽量靠近布置，以减少运距或两次搬运；② 当采用塔式起重机进行垂直运输时，应布置在塔式起重机有效起重幅度范畴内；③ 当采用自行式起重机进行水平或垂直运输时，应沿起重机运行路线布置，位置应在起重臂的最大外伸长度范畴以内。另首先要考虑不同的施工阶段、施工部位和使用...
