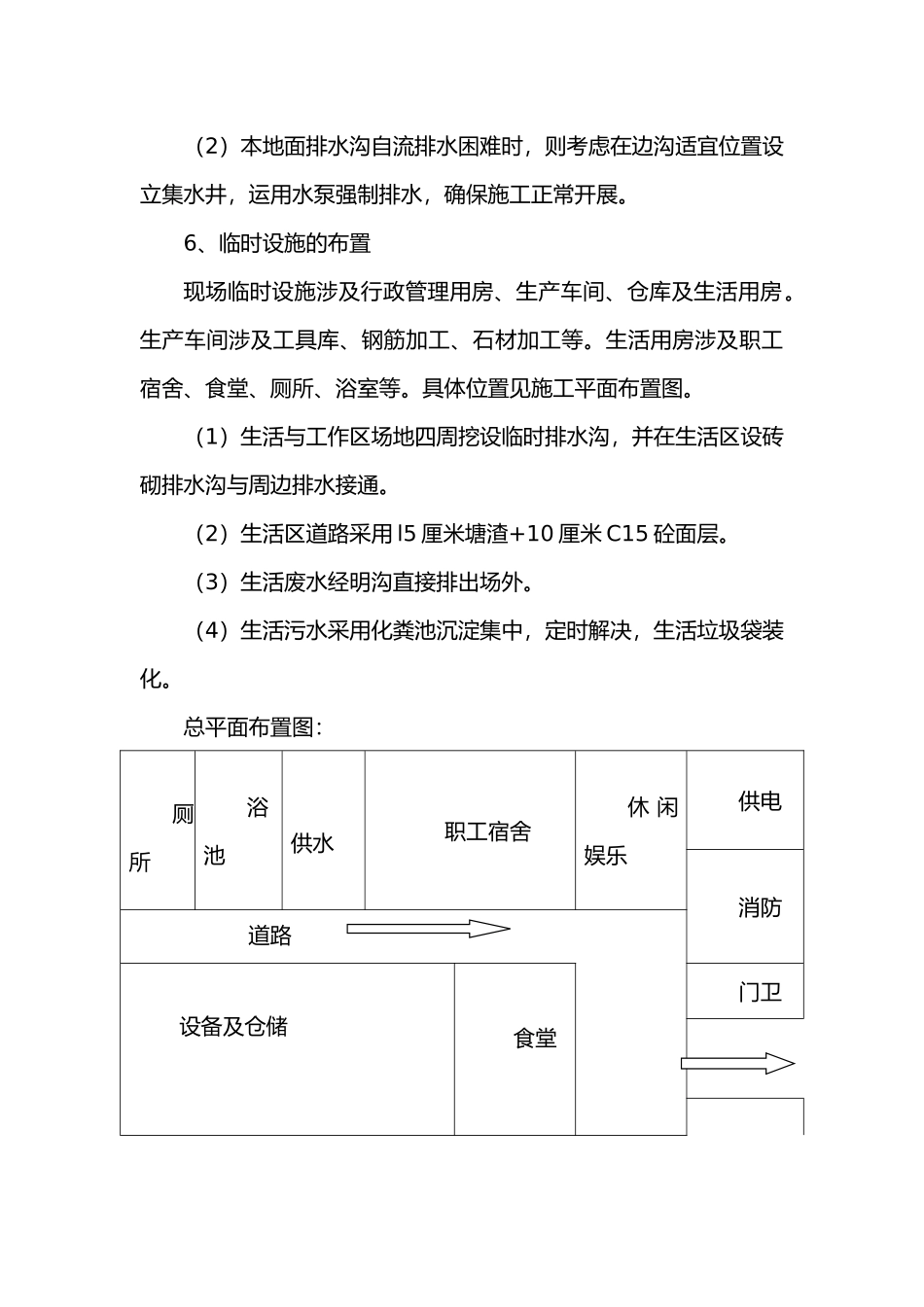

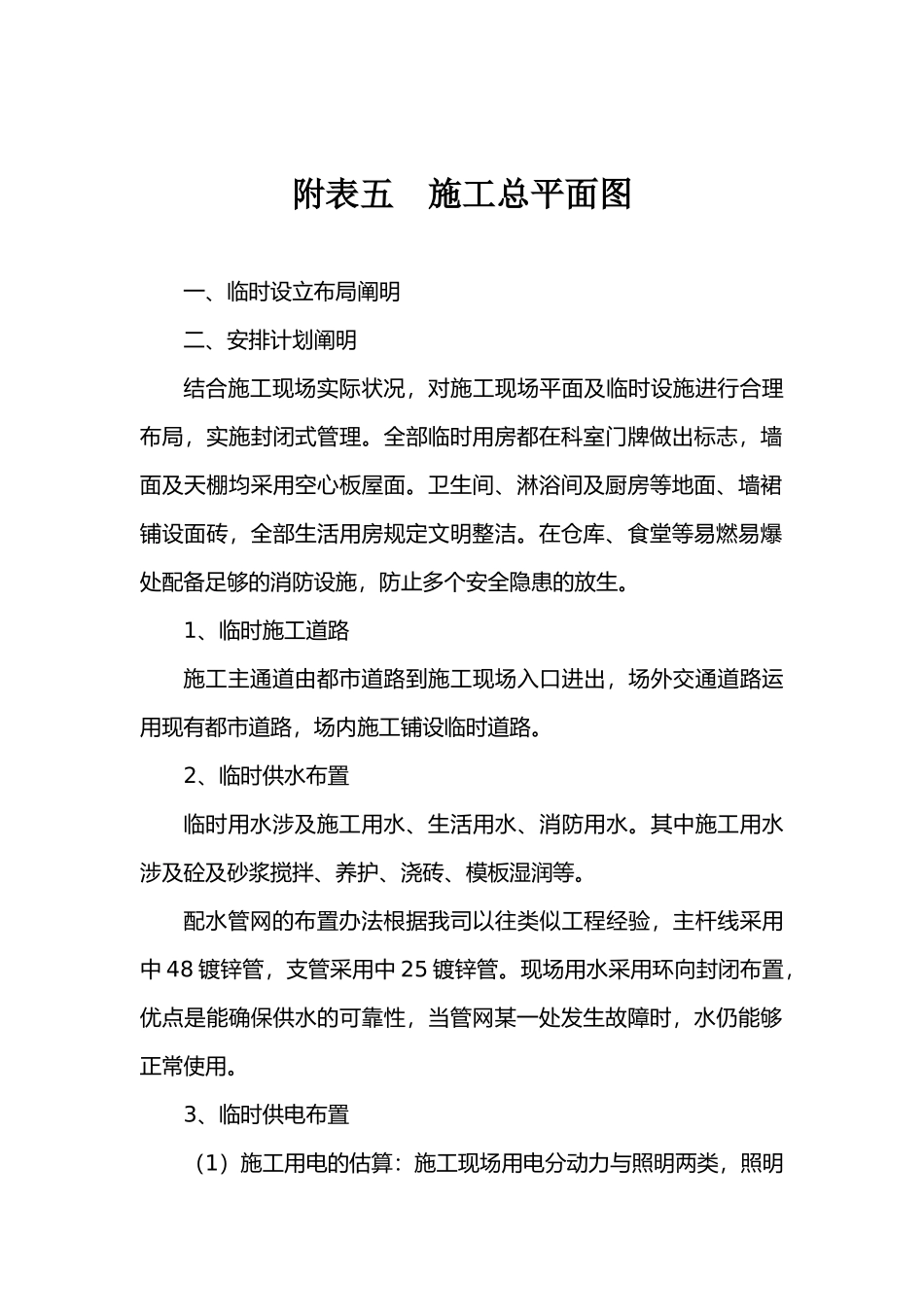

附表五 施工总平面图一、临时设立布局阐明二、安排计划阐明结合施工现场实际状况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。全部临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，全部生活用房规定文明整洁。在仓库、食堂等易燃易爆处配备足够的消防设施，防止多个安全隐患的放生。1、临时施工道路施工主通道由都市道路到施工现场入口进出，场外交通道路运用现有都市道路，场内施工铺设临时道路。2、临时供水布置临时用水涉及施工用水、生活用水、消防用水。其中施工用水涉及砼及砂浆搅拌、养护、浇砖、模板湿润等。配水管网的布置办法根据我司以往类似工程经验，主杆线采用中 48 镀锌管，支管采用中 25 镀锌管。现场用水采用环向封闭布置，优点是能确保供水的可靠性，当管网某一处发生故障时，水仍能够正常使用。3、临时供电布置（1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的 10％计算。经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等累计总用量为 250KW。（2）配电线路布置根据总用电量，配电电压 380/220V 引自建设方提供的电源，采用三相五线制架空配备，分支线用 25 平方塑料铜芯线接至各用电设备。线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距 30 米，分支线及引入线均应由电杆处接出。施工用电的配电箱规定设立于便于操作的地方，普通离地面高度不不大于 1.2 米，并且安装漏电保护器，配电箱必须使用劳动部门检查合格的产品。4、材料堆场根据本工程的实际状况，钢筋堆在现场仓库内并设加工棚。多个材料堆放，必须整洁、规范，铺装面板加工场及堆场计划分二处设立，具体见平面布置图。5、施工场地排水为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽 0.5 米，深 0.6 米，沟内采用 10cm 细石砼铺底，240 砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不不大于 0.3％。穿越临时道路采用排水管过路，区域范畴内的雨水及基槽内排水通过水泵排入明沟中排放。（2）本地面排水沟自流排水困难时，则考虑在边沟适宜位置设立集水井，运用水泵强制排水，确保施工正常开展。6、临时设施的布置现场临时设施涉及行政管理用房、生产车间、仓库及生活用房。生产车间涉及工具...
