数字信号处理实验(武汉科技大学)VIP免费

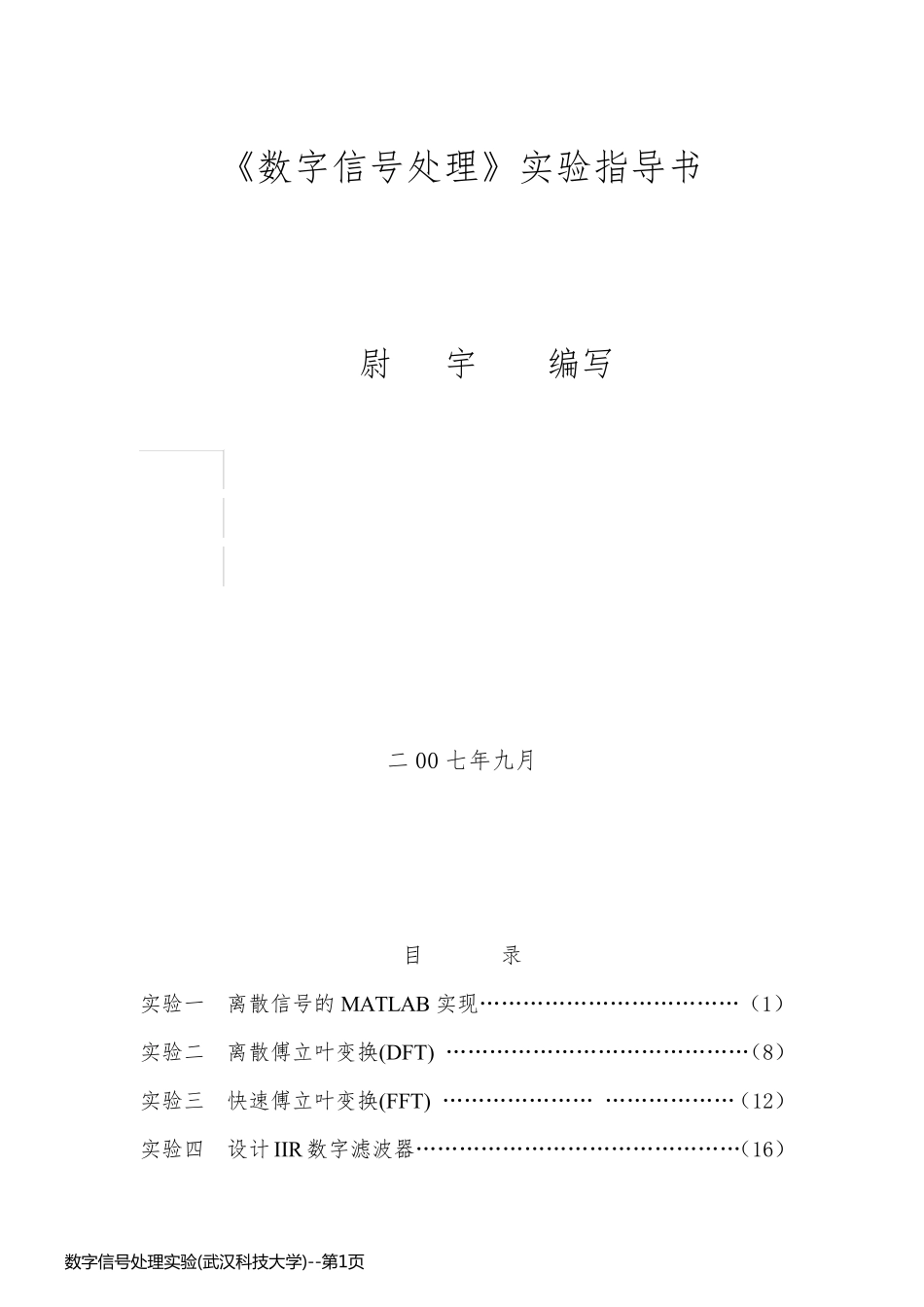

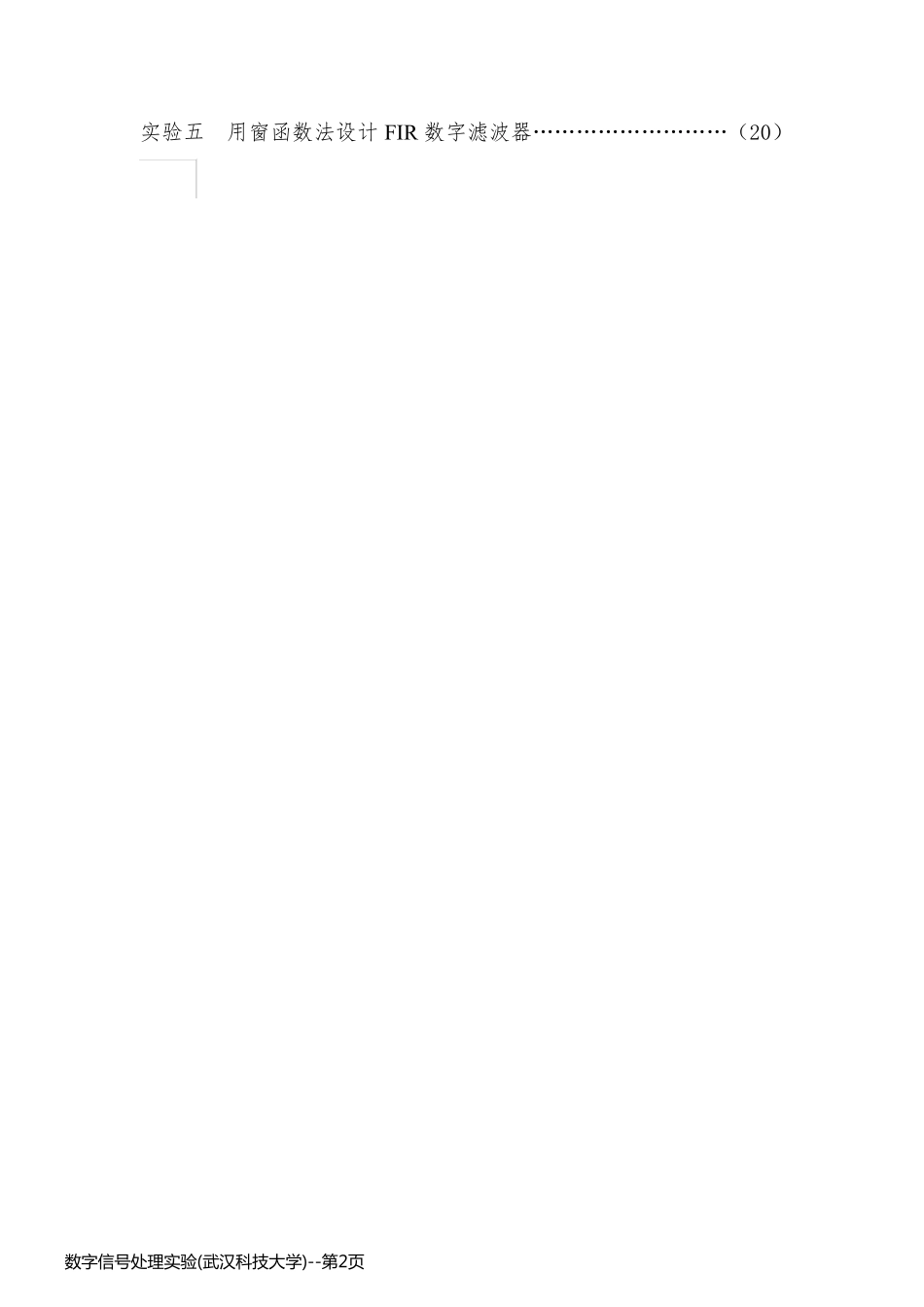

《数字信号处理》实验指导书 尉 宇 编写 二00 七年九月 目 录 实验一 离散信号的MATLAB 实现………………………………（1） 实验二 离散傅立叶变换(DFT) ……………………………………（8） 实验三 快速傅立叶变换(FFT) ………………… ………………（12） 实验四 设计 IIR 数字滤波器………………………………………（16） 数 字 信 号 处 理 实 验 (武 汉 科 技 大 学 )--第 1页数 字 信 号 处 理 实 验 (武 汉 科 技 大 学 )--第 1页 实验五 用窗函数法设计FIR 数字滤波器………………………（20） 数 字 信 号 处 理 实 验 (武 汉 科 技 大 学 )--第 2页数 字 信 号 处 理 实 验 (武 汉 科 技 大 学 )--第 2页 实验一 离散信号的MATLAB实现 一、 实验目的 1) 学习典型的离散时间信号的MATLAB 实现方法； 2) 学习离散时间序列的基本运算：相加、相乘、移位等； 3) 学习噪声的产生； 4) 掌握两个序列的卷积和相关运算 5) 掌握离散系统单位脉冲响应的求解。 二、实验内容 1) 典型的离散信号的表示方法：用matlab 产生单位抽样信号δ(n) 、单位阶跃序列u(n) 矩形序列RN(n) 、实指数序列 anu(n)、正弦序列sin(ω n)。编写程序、并画出图形。 2) 离散信号的基本运算：对序列x(n)={2,3,4,1,2,5} ,n=0,1,2,3,4,5,的移位、乘法、加法、翻转及尺度变换。编写程序、并画出图形。 3) 噪声的产生：产生方差为1，2，0.5的白噪声。 三、实验仪器、设备及材料 PC 机，打印机，白纸 四、 实验原理与方法 五、实验步骤 1)典型的离散信号的表示方法：用matlab 产生单位抽样信号δ(n) 、单位阶跃序列u(n) 矩形序列RN(n) 、实指数序列 anu(n)、正弦序列sin(ω n)。编写程序、并画出图形。 n=-20:20;n0=0;n1=10; w0=pi/4; x=[(n-n0)==0]; x1=[(n-n0)>=0]; x2=[(n-n0)>=0& (n-n1)<=0]; x3=0.9.^n.*x1; x4=sin(w0*n); subplot(511);stem(n,x1); title('单位抽样信号');xlabel('n');ylabel('δ(n)'); subplot(512);stem(n,x2); title('单位阶跃序列');xlabel('n');ylabel('u(n)'); subplot(513);stem(n,x3); title('矩形序列');xlabel('n');ylabel('RN(n)'); subplot(514);stem(n,x4); title('实指数序列');xlabel('n');ylabel('anu(n)'); subplot(515);stem(n,x5); title('正弦序列');xlabel('n');ylabel('sin(wn...
