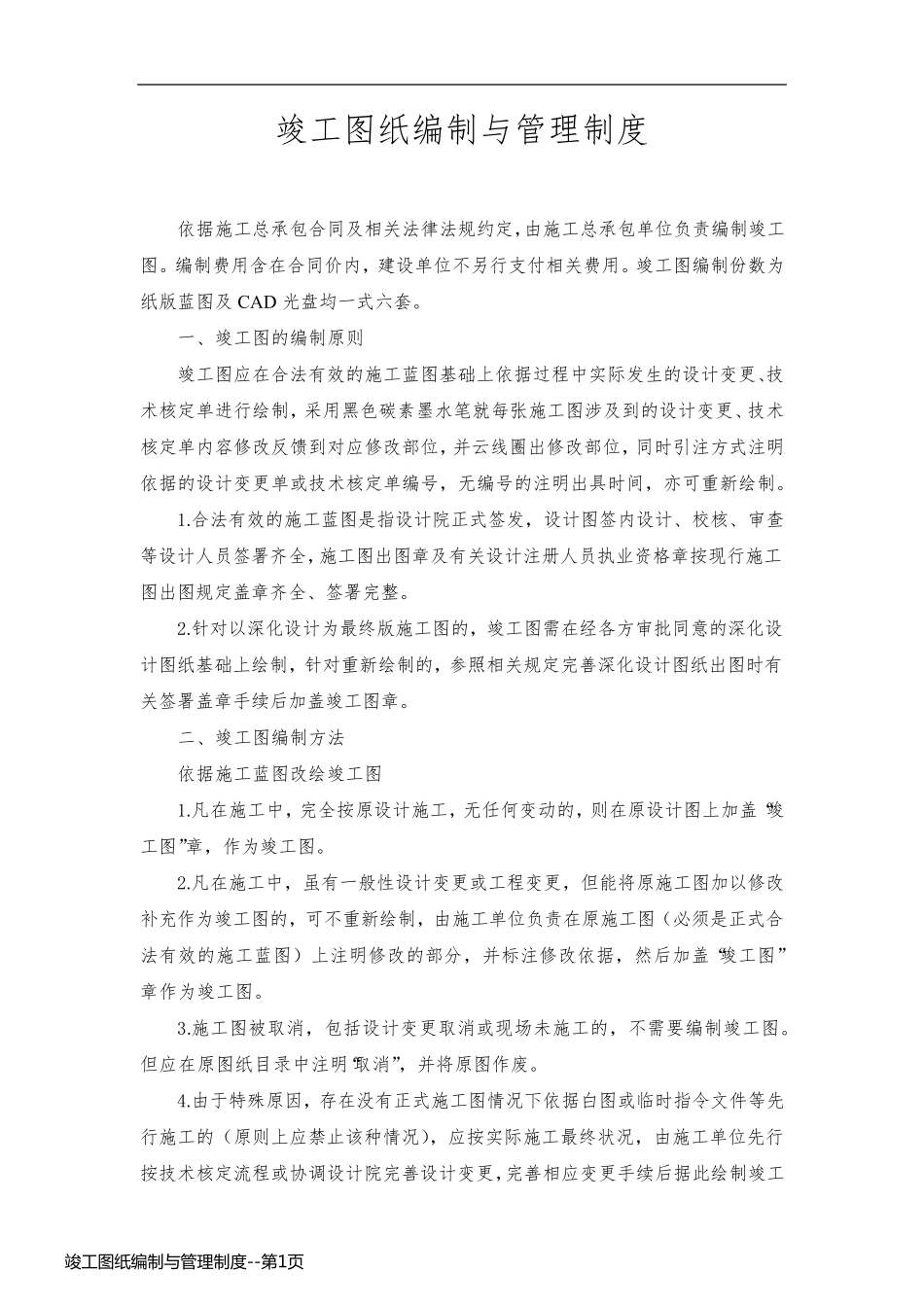

竣工图纸编制与管理制度 依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。编制费用含在合同价内，建设单位不另行支付相关费用。竣工图编制份数为纸版蓝图及CAD 光盘均一式六套。 一、竣工图的编制原则 竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。 1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。 2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。 二、竣工图编制方法 依据施工蓝图改绘竣工图 1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。 2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。 3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。但应在原图纸目录中注明“取消”，并将原图作废。 4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工竣 工 图 纸 编 制 与 管 理 制 度 --第 1页竣 工 图 纸 编 制 与 管 理 制 度 --第 1页 图，无合法变更手续的不得进入竣工图。 5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。 三、依据底图（硫酸图）修改竣工图 1.在设计底图或施工图制成底图（硫酸纸），在底...
