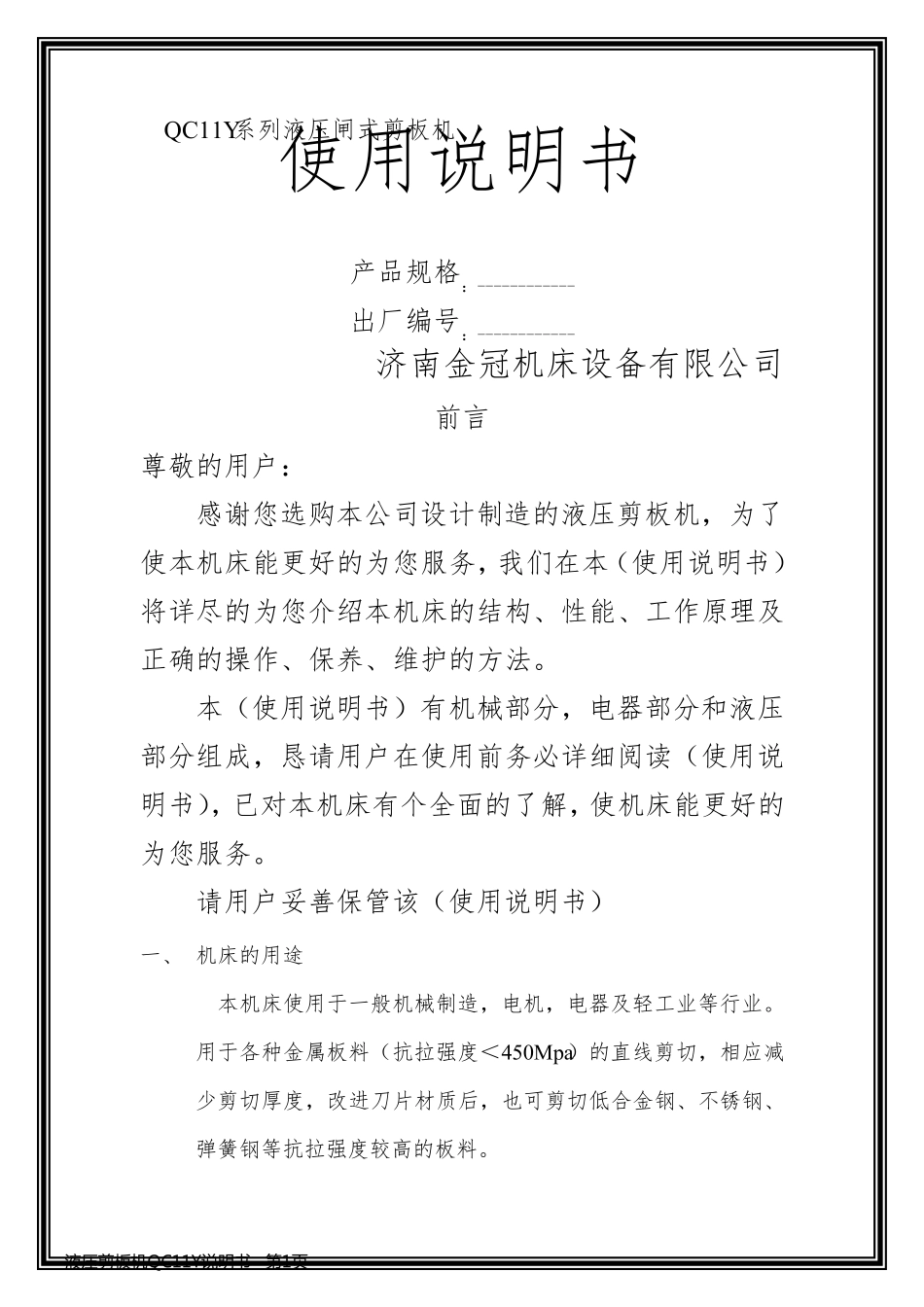

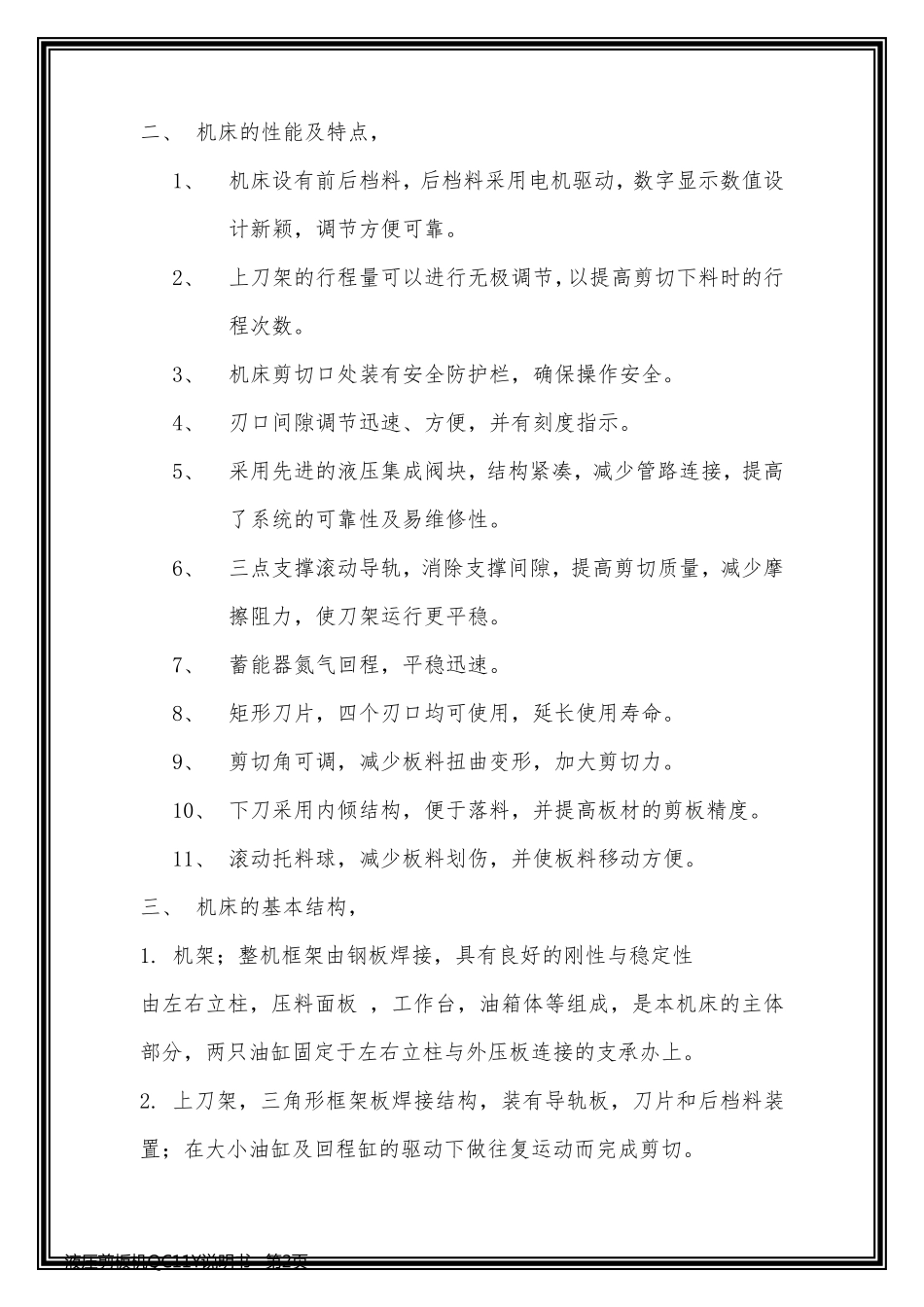

QC11Y系列液压闸式剪板机 使用说明书 产品规格：------------ 出厂编号：------------ 济南金冠机床设备有限公司 前言 尊敬的用户： 感谢您选购本公司设计制造的液压剪板机，为了使本机床能更好的为您服务，我们在本（使用说明书）将详尽的为您介绍本机床的结构、性能、工作原理及正确的操作、保养、维护的方法。 本（使用说明书）有机械部分，电器部分和液压部分组成，恳请用户在使用前务必详细阅读（使用说明书），已对本机床有个全面的了解，使机床能更好的为您服务。 请用户妥善保管该（使用说明书） 一、 机床的用途 本机床使用于一般机械制造，电机，电器及轻工业等行业。用于各种金属板料（抗拉强度＜450Mpa）的直线剪切，相应减少剪切厚度，改进刀片材质后，也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板料。 液 压 剪 板 机 QC11Y说 明 书 --第 1页液 压 剪 板 机 QC11Y说 明 书 --第 1页二、 机床的性能及特点， 1、 机床设有前后档料，后档料采用电机驱动，数字显示数值设计新颖，调节方便可靠。 2、 上刀架的行程量可以进行无极调节，以提高剪切下料时的行程次数。 3、 机床剪切口处装有安全防护栏，确保操作安全。 4、 刃口间隙调节迅速、方便，并有刻度指示。 5、 采用先进的液压集成阀块，结构紧凑，减少管路连接，提高了系统的可靠性及易维修性。 6、 三点支撑滚动导轨，消除支撑间隙，提高剪切质量，减少摩擦阻力，使刀架运行更平稳。 7、 蓄能器氮气回程，平稳迅速。 8、 矩形刀片，四个刃口均可使用，延长使用寿命。 9、 剪切角可调，减少板料扭曲变形，加大剪切力。 10、 下刀采用内倾结构，便于落料，并提高板材的剪板精度。 11、 滚动托料球，减少板料划伤，并使板料移动方便。 三、 机床的基本结构， 1. 机架；整机框架由钢板焊接，具有良好的刚 性与 稳定 性 由左 右 立 柱 ，压料面 板 ，工 作台 ，油 箱 体 等 组 成，是 本机床的主 体部 分 ，两 只 油 缸 固 定 于左 右 立 柱 与 外 压板连接的支承 办 上。 2. 上刀架，三角形框架板焊接结构，装有导轨板，刀片和 后档料装置 ；在 大小 油 缸 及回程缸 的驱动下做 往 复 运动而 完 成剪切。 液 压 剪 板 机 QC11Y说 明 书 --第 2页液 压 剪 板 机 QC11Y说 明 书 --第 2页3. 左右油缸装置；由两个活塞油缸与密封件组成，是直...
