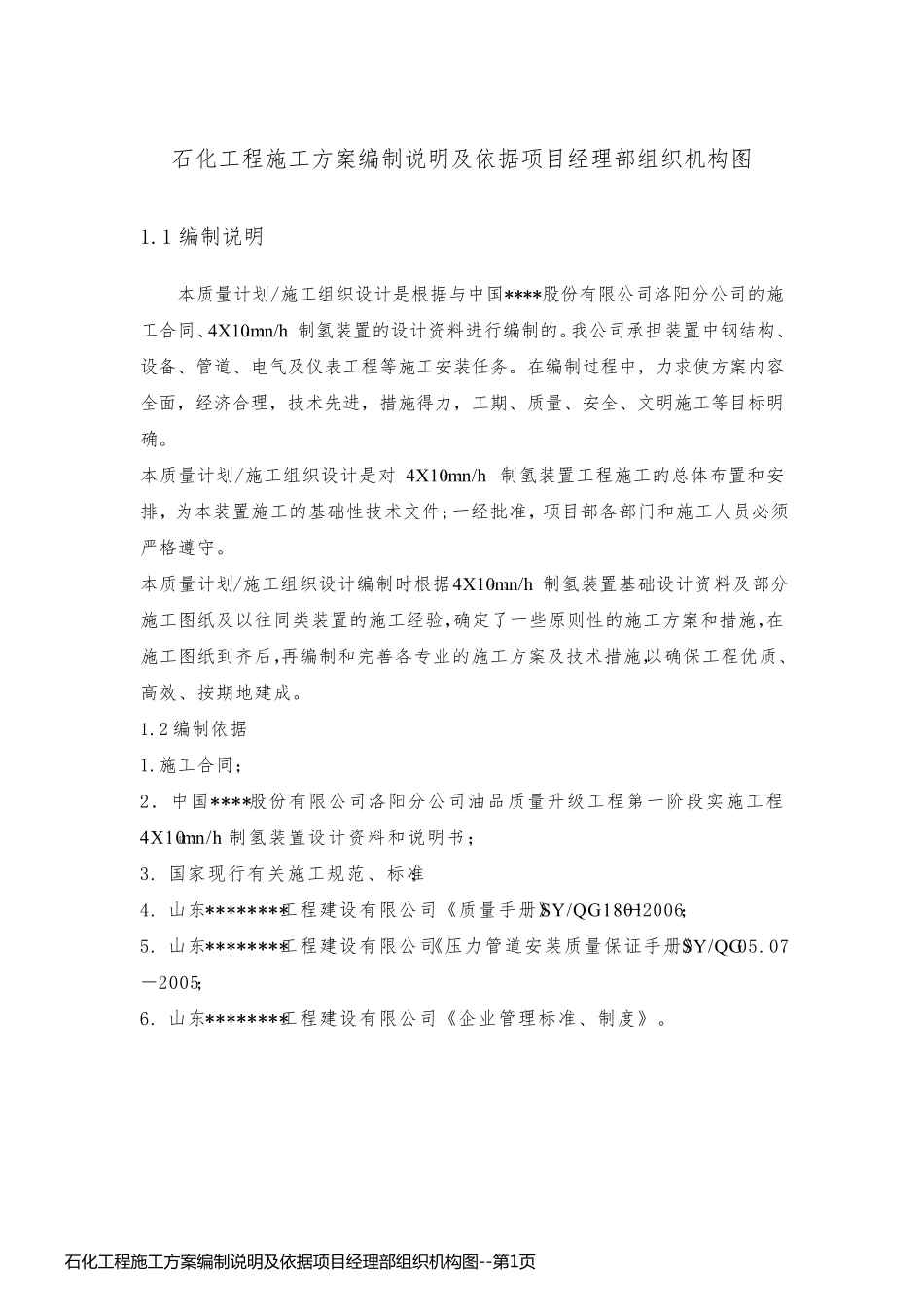

石化工程施工方案编制说明及依据项目经理部组织机构图 1.1 编制说明 本质量计划/施工组织设计是根据与中国****股份有限公司洛阳分公司的施工合同、4X104m3n/h 制氢装置的设计资料进行编制的。我公司承担装置中钢结构、设备、管道、电气及仪表工程等施工安装任务。在编制过程中,力求使方案内容全面,经济合理,技术先进,措施得力,工期、质量、安全、文明施工等目标明确。 本质量计划/施工组织设计是对 4X104m3n/h 制氢装置工程施工的总体布置和安排,为本装置施工的基础性技术文件;一经批准,项目部各部门和施工人员必须严格遵守。 本质量计划/施工组织设计编制时根据4X104m3n/h 制氢装置基础设计资料及部分施工图纸及以往同类装置的施工经验,确定了一些原则性的施工方案和措施,在施工图纸到齐后,再编制和完善各专业的施工方案及技术措施,以确保工程优质、高效、按期地建成。 1.2 编制依据 1.施工合同; 2.中国****股份有限公司洛阳分公司油品质量升级工程第一阶段实施工程4X104m3n/h 制氢装置设计资料和说明书; 3. 国家现行有关施工规范、标准; 4. 山东********工程建设有限公司《质量手册》SY/QG1801-2006; 5. 山东********工程建设有限公司《压力管道安装质量保证手册》SY/ QG 05.07-2005; 6. 山东********工程建设有限公司《企业管理标准、制度》。 石 化 工 程 施 工 方 案 编 制 说 明 及 依 据 项 目 经 理 部 组 织 机 构 图 --第 1页石 化 工 程 施 工 方 案 编 制 说 明 及 依 据 项 目 经 理 部 组 织 机 构 图 --第 1页第二章 工程概况 2.1 工程简介 2.1.1 工程名称:中国****股份有限公司洛阳分公司油品质量升级改造项目4×104m3n/h 制氢装置及加制氢联合装置变电所和控制室安装工程 2.1.2 建设单位:中国****股份有限公司洛阳分公司 2.1.3 建设地点:洛阳市****区中国****股份有限公司洛阳分公司厂区内 2.1.4 总承包方:中国****集团洛阳****工程公司 2.1.5 装置组成:装置主要由转化炉部分、反应部分、中变部分、压缩机部分、总图部分、给排水部分、PSA部分、埋地管道部分等组成。本装置是加氢、制氢联合装置的一部分,联合装置统一设置高低压配电室及仪表控制室。 2.1.6 装置四邻情况及占地概况:新建4×104m3n/h 制氢装置东面为厂区化二十一路;西侧为三联合装置之 50 万吨/年汽油加氢装置;南侧为化纤污水处理厂...
