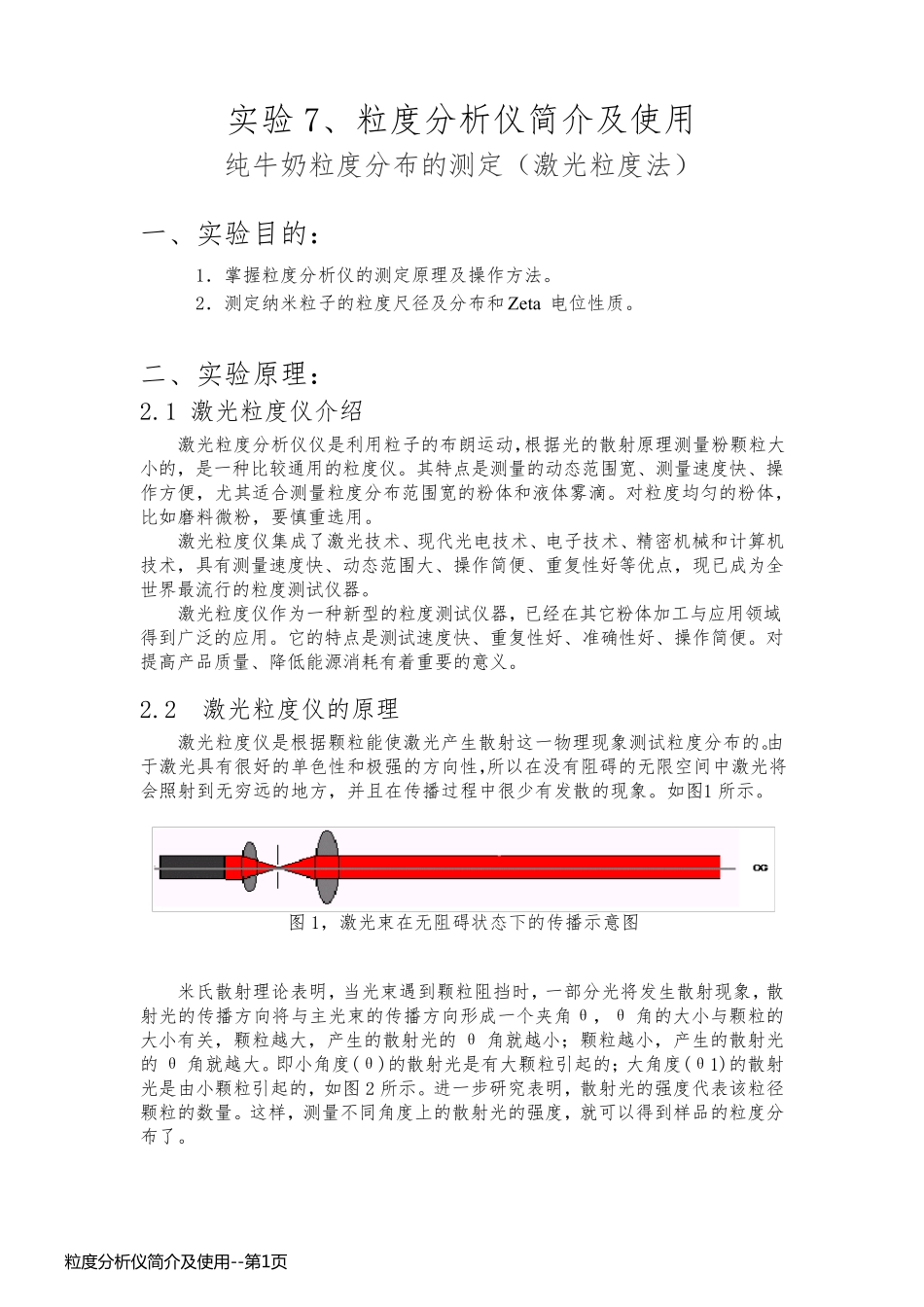

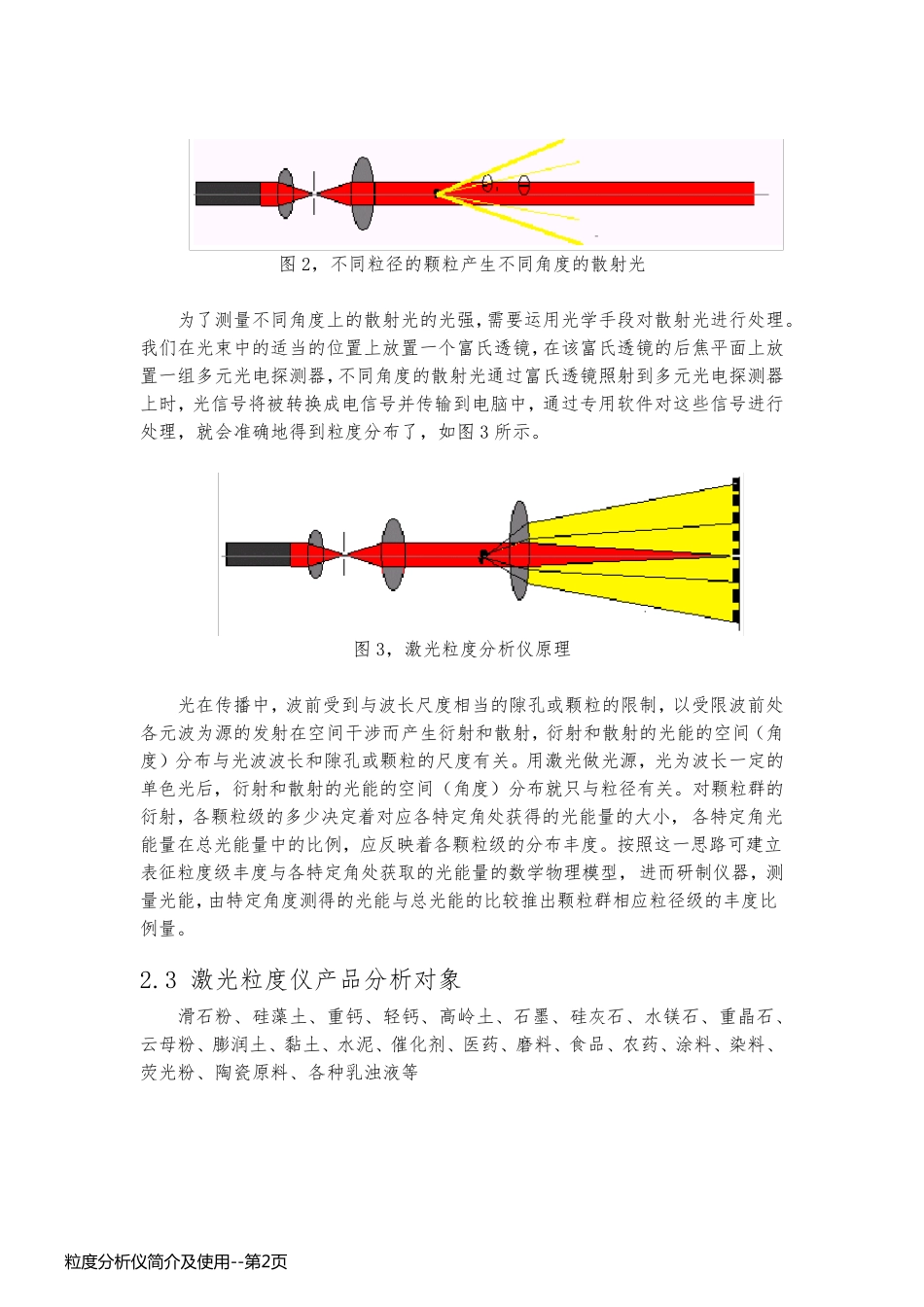

实验7、粒度分析仪简介及使用 纯牛奶粒度分布的测定（激光粒度法） 一、实验目的： 1．掌握粒度分析仪的测定原理及操作方法。 2．测定纳米粒子的粒度尺径及分布和Zeta 电位性质。 二、实验原理： 2.1 激光粒度仪介绍 激光粒度分析仪仪是利用粒子的布朗运动，根据光的散射原理测量粉颗粒大小的，是一种比较通用的粒度仪。其特点是测量的动态范围宽、测量速度快、操作方便，尤其适合测量粒度分布范围宽的粉体和液体雾滴。对粒度均匀的粉体，比如磨料微粉，要慎重选用。 激光粒度仪集成了激光技术、现代光电技术、电子技术、精密机械和计算机技术，具有测量速度快、动态范围大、操作简便、重复性好等优点，现已成为全世界最流行的粒度测试仪器。 激光粒度仪作为一种新型的粒度测试仪器，已经在其它粉体加工与应用领域得到广泛的应用。它的特点是测试速度快、重复性好、准确性好、操作简便。对提高产品质量、降低能源消耗有着重要的意义。 2.2 激光粒度仪的原理 激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的无限空间中激光将会照射到无穷远的地方，并且在传播过程中很少有发散的现象。如图1 所示。 图1，激光束在无阻碍状态下的传播示意图 米氏散射理论表明，当光束遇到颗粒阻挡时，一部分光将发生散射现象，散射光的传播方向将与主光束的传播方向形成一个夹角θ，θ 角的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ 角就越小；颗粒越小，产生的散射光的θ 角就越大。即小角度(θ)的散射光是有大颗粒引起的；大角度(θ1)的散射光是由小颗粒引起的，如图2 所示。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，测量不同角度上的散射光的强度，就可以得到样品的粒度分布了。 粒 度 分 析 仪 简 介 及 使 用 --第 1页粒 度 分 析 仪 简 介 及 使 用 --第 1页 图2，不同粒径的颗粒产生不同角度的散射光 为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。我们在光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传输到电脑中，通过专用软件对这些信号进行处理，就会准确地得到粒度分布了，如图3 所示。 图3，激光粒度分析仪原理 光在传播中，波前受到与...
