怎样设计一架航模飞机VIP免费

怎样设计一架航模飞机_第1页
1/11
怎样设计一架航模飞机_第2页
2/11

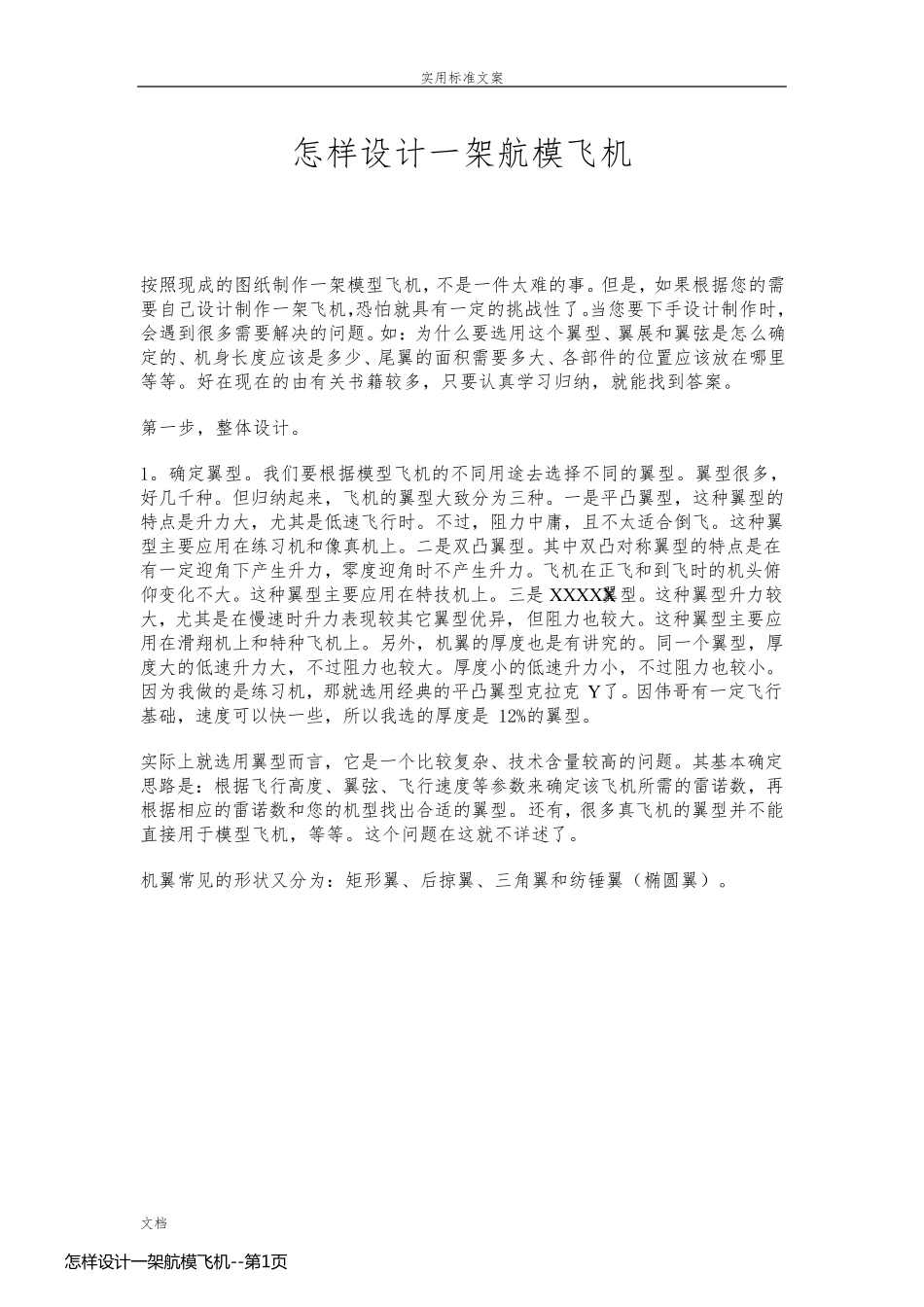

实用标准文案 文档 怎样设计一架航模飞机 按照现成的图纸制作一架模型飞机,不是一件太难的事。但是,如果根据您的需要自己设计制作一架飞机,恐怕就具有一定的挑战性了。当您要下手设计制作时,会遇到很多需要解决的问题。如:为什么要选用这个翼型、翼展和翼弦是怎么确定的、机身长度应该是多少、尾翼的面积需要多大、各部件的位置应该放在哪里等等。好在现在的由有关书籍较多,只要认真学习归纳,就能找到答案。 第一步,整体设计。 1。确定翼型。我们要根据模型飞机的不同用途去选择不同的翼型。翼型很多,好几千种。但归纳起来,飞机的翼型大致分为三种。一是平凸翼型,这种翼型的特点是升力大,尤其是低速飞行时。不过,阻力中庸,且不太适合倒飞。这种翼型主要应用在练习机和像真机上。二是双凸翼型。其中双凸对称 翼型的特点是在有一定迎 角 下产 生 升力,零 度迎 角 时不产 生 升力。飞机在正 飞和到飞时的机头 俯仰 变 化 不大。这种翼型主要应用在特技 机上。三是XXXXX翼型。这种翼型升力较大,尤其是在慢 速时升力表 现较其它 翼型优 异 ,但阻力也 较大。这种翼型主要应用在滑 翔 机上和特种飞机上。另 外 ,机翼的厚 度也 是有讲 究 的。同一个翼型,厚度大的低速升力大,不过阻力也 较大。厚 度小 的低速升力小 ,不过阻力也 较小 。因 为我做 的是练习机,那 就选用经 典 的平凸翼型克 拉 克Y了。因 伟 哥 有一定飞行基 础 ,速度可 以 快 一些 ,所 以 我选的厚 度是12%的翼型。 实际 上就选用翼型而 言 ,它 是一个比 较复 杂 、技 术 含 量 较高 的问题。其基 本 确定思 路 是:根据飞行高 度、翼弦、飞行速度等参 数 来确定该飞机所 需的雷 诺 数 ,再根据相 应的雷 诺 数 和您的机型找出 合适的翼型。还 有,很多真飞机的翼型并 不能直 接 用于 模型飞机,等等。这个问题在这就不详 述 了。 机翼常 见 的形 状 又 分为:矩 形 翼、后 掠 翼、三角 翼和纺 锤 翼( 椭 圆 翼) 。 怎 样 设 计 一 架 航 模 飞 机 --第 1页怎 样 设 计 一 架 航 模 飞 机 --第 1页实用标准文案 文档 矩形翼结构简单,制作容易,但是重量较大,适合于低速飞行。后掠翼从翼根到翼梢有渐变,结构复杂,制作也有一定难度。后掠的另一个作用是能在机翼安装角为 0 度时,产生上反 1-2 度的上反效果...
