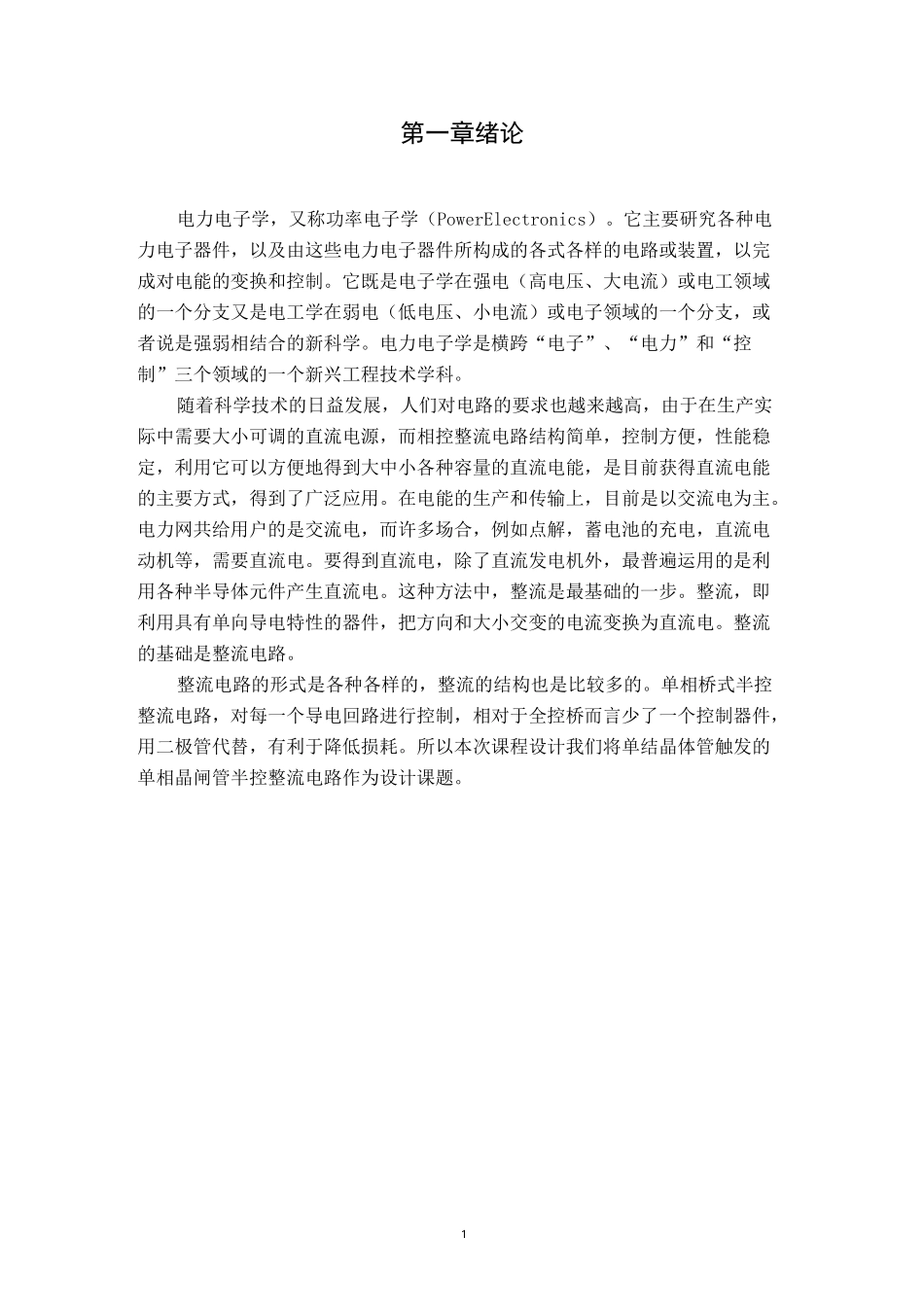

1第一章绪论电力电子学，又称功率电子学（PowerElectronics）。它主要研究各种电力电子器件，以及由这些电力电子器件所构成的各式各样的电路或装置，以完成对电能的变换和控制。它既是电子学在强电（高电压、大电流）或电工领域的一个分支又是电工学在弱电（低电压、小电流）或电子领域的一个分支，或者说是强弱相结合的新科学。电力电子学是横跨“电子”、“电力”和“控制”三个领域的一个新兴工程技术学科。随着科学技术的日益发展，人们对电路的要求也越来越高，由于在生产实际中需要大小可调的直流电源，而相控整流电路结构简单，控制方便，性能稳定，利用它可以方便地得到大中小各种容量的直流电能，是目前获得直流电能的主要方式，得到了广泛应用。在电能的生产和传输上，目前是以交流电为主。电力网共给用户的是交流电，而许多场合，例如点解，蓄电池的充电，直流电动机等，需要直流电。要得到直流电，除了直流发电机外，最普遍运用的是利用各种半导体元件产生直流电。这种方法中，整流是最基础的一步。整流，即利用具有单向导电特性的器件，把方向和大小交变的电流变换为直流电。整流的基础是整流电路。整流电路的形式是各种各样的，整流的结构也是比较多的。单相桥式半控整流电路，对每一个导电回路进行控制，相对于全控桥而言少了一个控制器件，用二极管代替，有利于降低损耗。所以本次课程设计我们将单结晶体管触发的单相晶闸管半控整流电路作为设计课题。2第二章方案的选择2.1 元器件的选择1.可关断晶闸管的结构GTO 的内部结构与普通晶闸管相同，都是 PNPN 四层结构，外部引出阳极 A、阴极 K 和门极 G 如图 2-1.和普通晶闸管不同,GTO 是一种多元胞的功率集成器件,内部包含十个甚至数百个共阳极的小 GTO 元胞，这些元胞的阴极和门及在器件内部并联在一起，是器件的功率可以达到相当大的数值。A(a)(b)(c)图 2-1GTO 的结构(a)、等效电路(B)和图形符号(c)2 可关断晶闸管的工作原理GTO 的导通机理与 SCR 是完全一样得。GTO 一旦导通之后，门极信号是可以撤除的，在制作时采用特殊的工艺使管子导通后处于临界饱和，而不像普通晶闸管那样处于深度饱和状态，这样可以用门极负脉冲电流破坏临界饱和状态使其关断。GTO 在关断机理上与 SCR 是相同的。门极加负脉冲即从门极抽出电流，强烈正反馈使器件退出饱和而关断。3 可关断晶闸管的特点可关断晶体管具有普通晶闸管的全部优点，如耐压高，电流大等。同时它又是全控型器...
