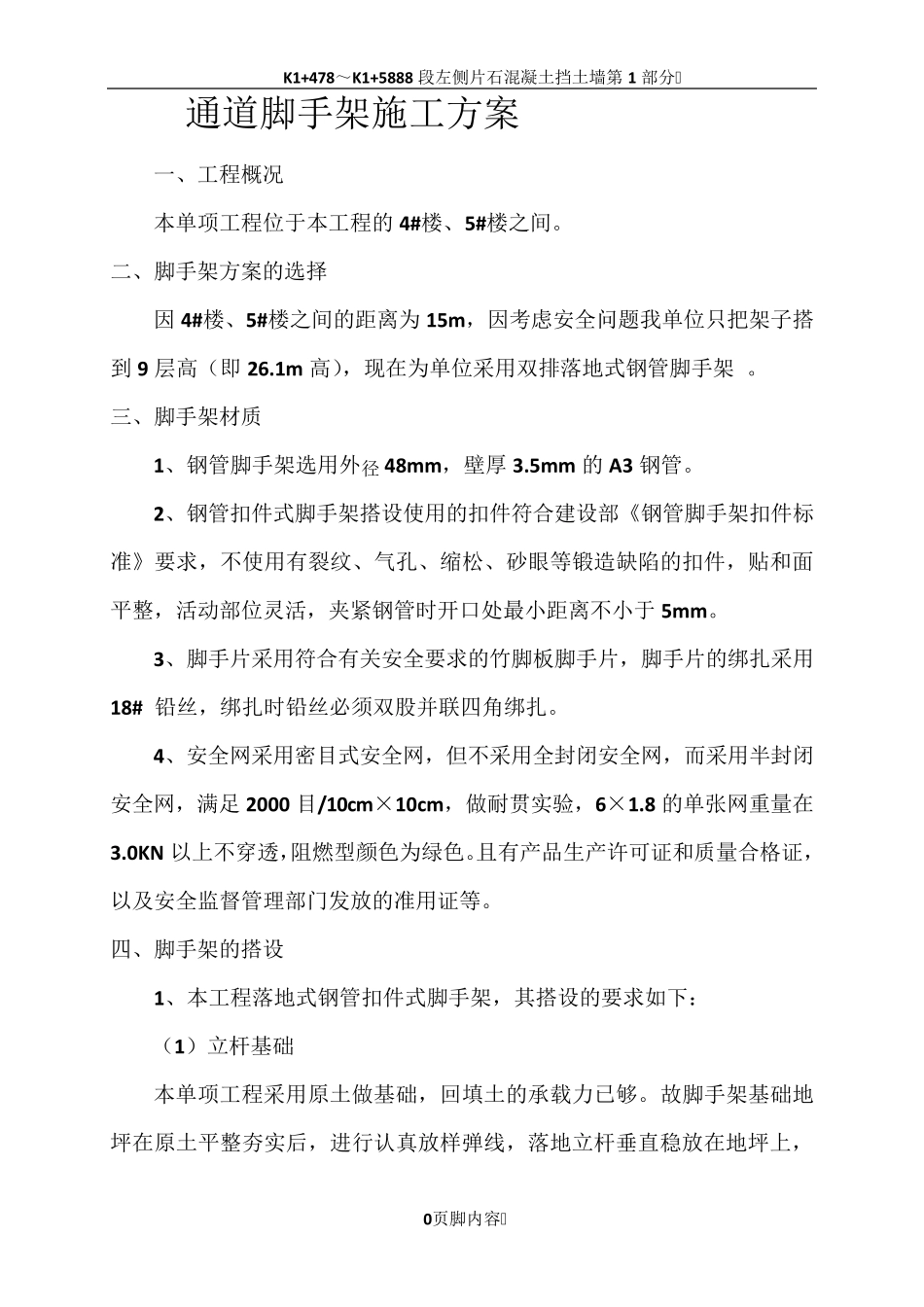

K1+478～K1+5888 段左侧片石混凝土挡土墙第1 部分�0页脚内容�通道脚手架施工方案一、工程概况 本单项工程位于本工程的4#楼、5#楼之间。 二、脚手架方案的选择 因4#楼、5#楼之间的距离为15m，因考虑安全问题我单位只把架子搭到9 层高（即26.1m 高），现在为单位采用双排落地式钢管脚手架 。 三、脚手架材质 1、钢管脚手架选用外径48mm，壁厚3.5mm 的A3 钢管。 2、钢管扣件式脚手架搭设使用的扣件符合建设部《钢管脚手架扣件标准》要求，不使用有裂纹、气孔、缩松、砂眼等锻造缺陷的扣件，贴和面平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。 3、脚手片采用符合有关安全要求的竹脚板脚手片，脚手片的绑扎采用18# 铅丝，绑扎时铅丝必须双股并联四角绑扎。 4、安全网采用密目式安全网，但不采用全封闭安全网，而采用半封闭安全网，满足2000 目/10cm×10cm，做耐贯实验，6×1.8 的单张网重量在3.0KN 以上不穿透，阻燃型颜色为绿色。且有产品生产许可证和质量合格证，以及安全监督管理部门发放的准用证等。 四、脚手架的搭设 1、本工程落地式钢管扣件式脚手架，其搭设的要求如下： （1）立杆基础 本单项工程采用原土做基础，回填土的承载力已够。故脚手架基础地坪在原土平整夯实后，进行认真放样弹线，落地立杆垂直稳放在地坪上，K1+478～K1+5888 段左侧片石混凝土挡土墙第1 部分�1页脚内容�立杆底部加垫木，并设纵横相连扫地杆。 （2）立杆间距 脚手架立杆纵距为1.5m，横距为3.0m，步距为2.9m。里立杆与5#楼墙体净距为0.2m。里立杆与4#楼墙体净距为4.5m，并与4#楼的人货两用电梯的架子相连。脚手架的底部立杆采用不同长度的钢管参差布置，使相邻两根立杆上部接头相互错开，不在同一水平面上，以保证脚手架的整体性。 （3）架体与建筑物的拉结 脚手架与建筑物垂直方向按每2.9 米设左右两个刚性拉结点，所有拉结点按上下垂直设置。 （4）小横杆设置 ①、 外架子按立杆与大横杆交点处（即节点）设置小横杆，两端固定在立杆，以形成空间结构架整体受力。 ②、 小横杆布置在大横杆下方，立杆左右上下交错设置。 ③、 小横杆两端各伸出立杆净长度10cm，并尽量保持一致。 （5）剪力撑 脚手架外侧设置剪刀撑，由脚手架端头开始，按每水平距离不超过9M设置一排剪刀撑，剪刀撑钢管与地面成45°—60°角，自上而下，左右连续贯通设置。剪刀撑在搭设时将一根斜杆扣在立杆上，另一斜杆扣在小横杆的外伸部分上...
