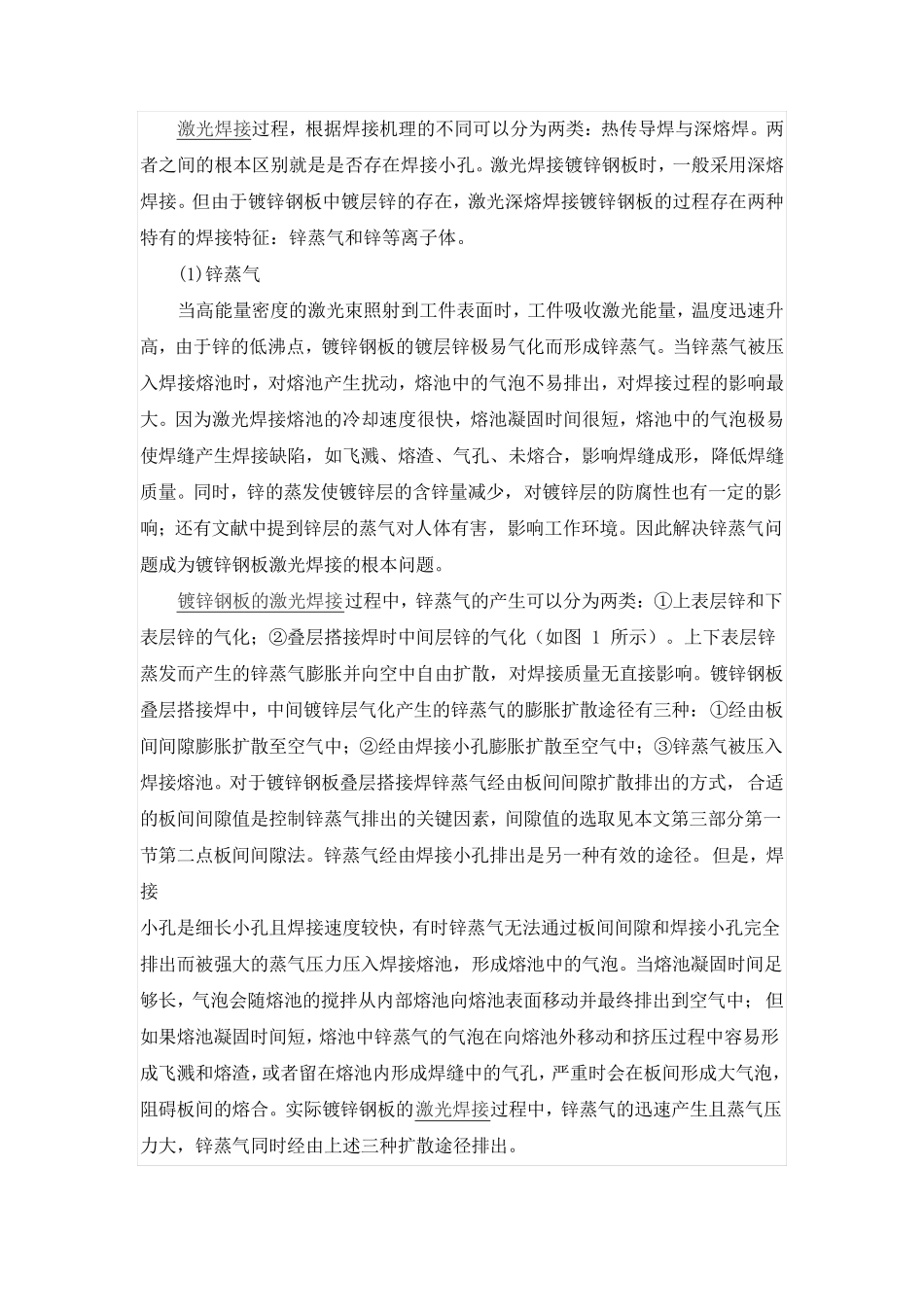

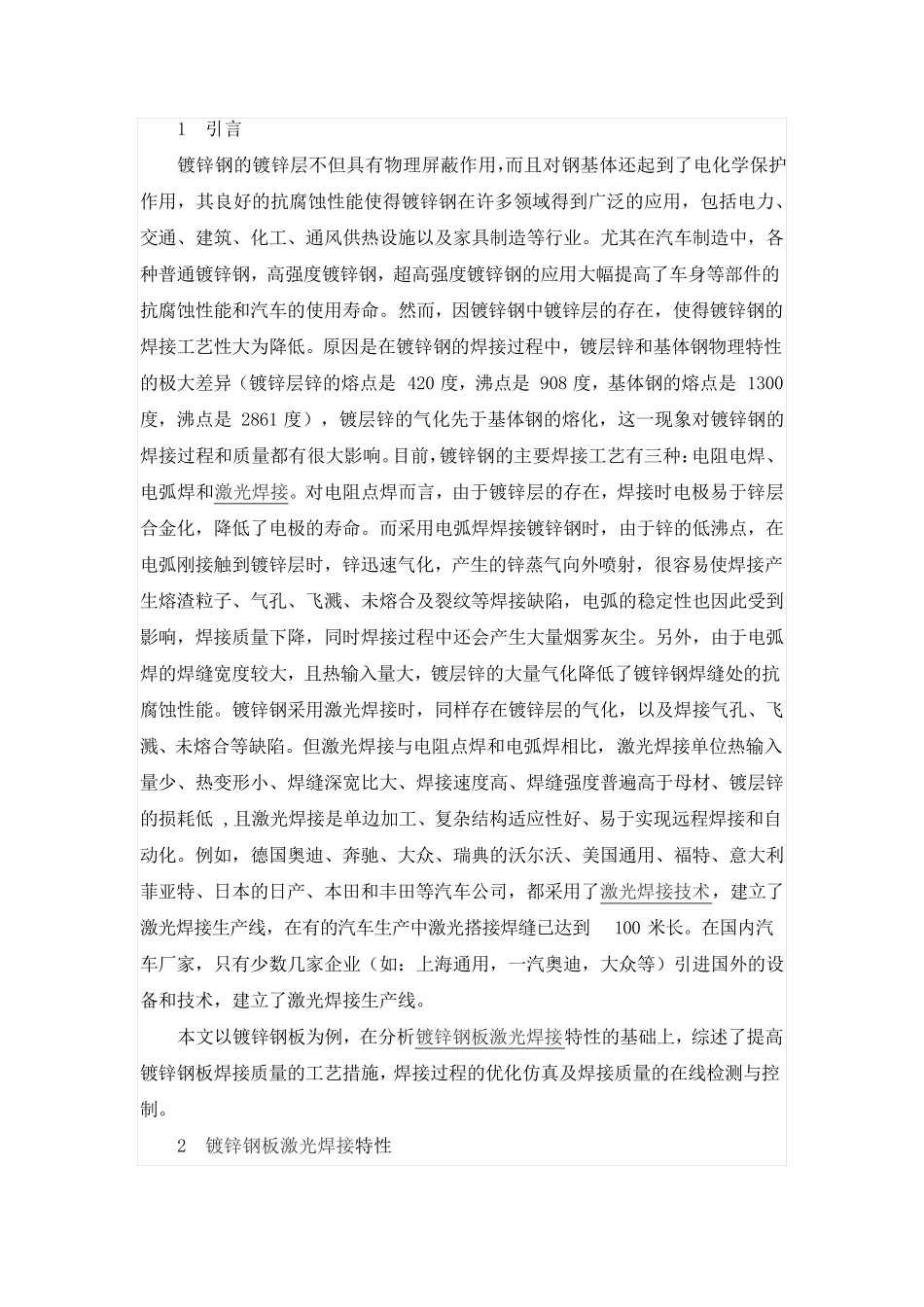

1 引言 镀锌钢的镀锌层不但具有物理屏蔽作用，而且对钢基体还起到了电化学保护作用，其良好的抗腐蚀性能使得镀锌钢在许多领域得到广泛的应用，包括电力、交通、建筑、化工、通风供热设施以及家具制造等行业。尤其在汽车制造中，各种普通镀锌钢，高强度镀锌钢，超高强度镀锌钢的应用大幅提高了车身等部件的抗腐蚀性能和汽车的使用寿命。然而，因镀锌钢中镀锌层的存在，使得镀锌钢的焊接工艺性大为降低。原因是在镀锌钢的焊接过程中，镀层锌和基体钢物理特性的极大差异（镀锌层锌的熔点是 420 度，沸点是 908 度，基体钢的熔点是 1300度，沸点是 2861 度），镀层锌的气化先于基体钢的熔化，这一现象对镀锌钢的焊接过程和质量都有很大影响。目前，镀锌钢的主要焊接工艺有三种：电阻电焊、电弧焊和激光焊接。对电阻点焊而言，由于镀锌层的存在，焊接时电极易于锌层合金化，降低了电极的寿命。而采用电弧焊焊接镀锌钢时，由于锌的低沸点，在电弧刚接触到镀锌层时，锌迅速气化，产生的锌蒸气向外喷射，很容易使焊接产生熔渣粒子、气孔、飞溅、未熔合及裂纹等焊接缺陷，电弧的稳定性也因此受到影响，焊接质量下降，同时焊接过程中还会产生大量烟雾灰尘。另外，由于电弧焊的焊缝宽度较大，且热输入量大，镀层锌的大量气化降低了镀锌钢焊缝处的抗腐蚀性能。镀锌钢采用激光焊接时，同样存在镀锌层的气化，以及焊接气孔、飞溅、未熔合等缺陷。但激光焊接与电阻点焊和电弧焊相比，激光焊接单位热输入量少、热变形小、焊缝深宽比大、焊接速度高、焊缝强度普遍高于母材、镀层锌的损耗低 ,且激光焊接是单边加工、复杂结构适应性好、易于实现远程焊接和自动化。例如，德国奥迪、奔驰、大众、瑞典的沃尔沃、美国通用、福特、意大利菲亚特、日本的日产、本田和丰田等汽车公司，都采用了激光焊接技术，建立了激光焊接生产线，在有的汽车生产中激光搭接焊缝已达到 100 米长。在国内汽车厂家，只有少数几家企业（如：上海通用，一汽奥迪，大众等）引进国外的设备和技术，建立了激光焊接生产线。 本文以镀锌钢板为例，在分析镀锌钢板激光焊接特性的基础上，综述了提高镀锌钢板焊接质量的工艺措施，焊接过程的优化仿真及焊接质量的在线检测与控制。 2 镀锌钢板激光焊接特性 激光焊接过程，根据焊接机理的不同可以分为两类：热传导焊与深熔焊。两者之间的根本区别就是是否存在焊接小孔。激光焊接镀锌钢板时，一般采用深熔焊接。但由于镀锌钢板中镀层锌的存...
