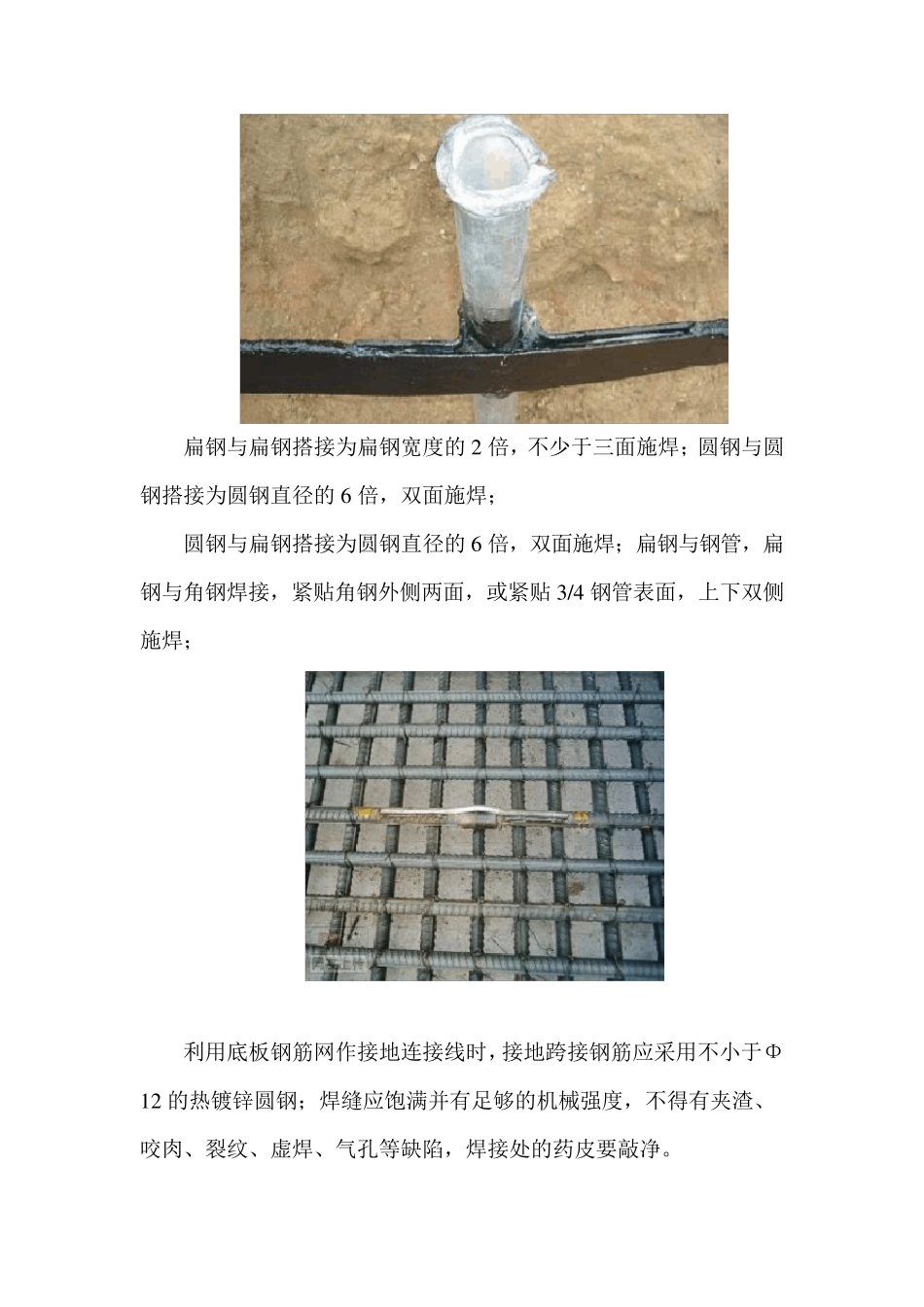

A.1.1 防雷接地及等电位连接 接地体→接地干线→引下线暗敷→避雷带或均压环→安装支架→安装避雷网 接地体地面埋设深度应符合设计要求，当无要求时,不应小于0.8m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。垂直接地体一般成品为2.5 米；水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。 除环形接地体外,接地体埋设位置应在距建筑物3m 以外，距建筑物出入口或人行道也应大于3m, 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。,其宽度应超过接地装置2m。接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应有便于分开的断接卡。 室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm² 扁钢与扁钢搭接为扁钢宽度的2 倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6 倍，双面施焊； 圆钢与扁钢搭接为圆钢直径的6 倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下双侧施焊； 利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12 的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。 利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理. 总等电位箱，必须做明显的接地标识 标注文字性的说明 接地扁铁交叉连接与接地扁铁丁字连接 接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2 倍，并3 面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。 利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。 避雷线弯曲处不得小于90º，弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。 屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5 米；当屋面为纯防水层时，支座下面应放...
