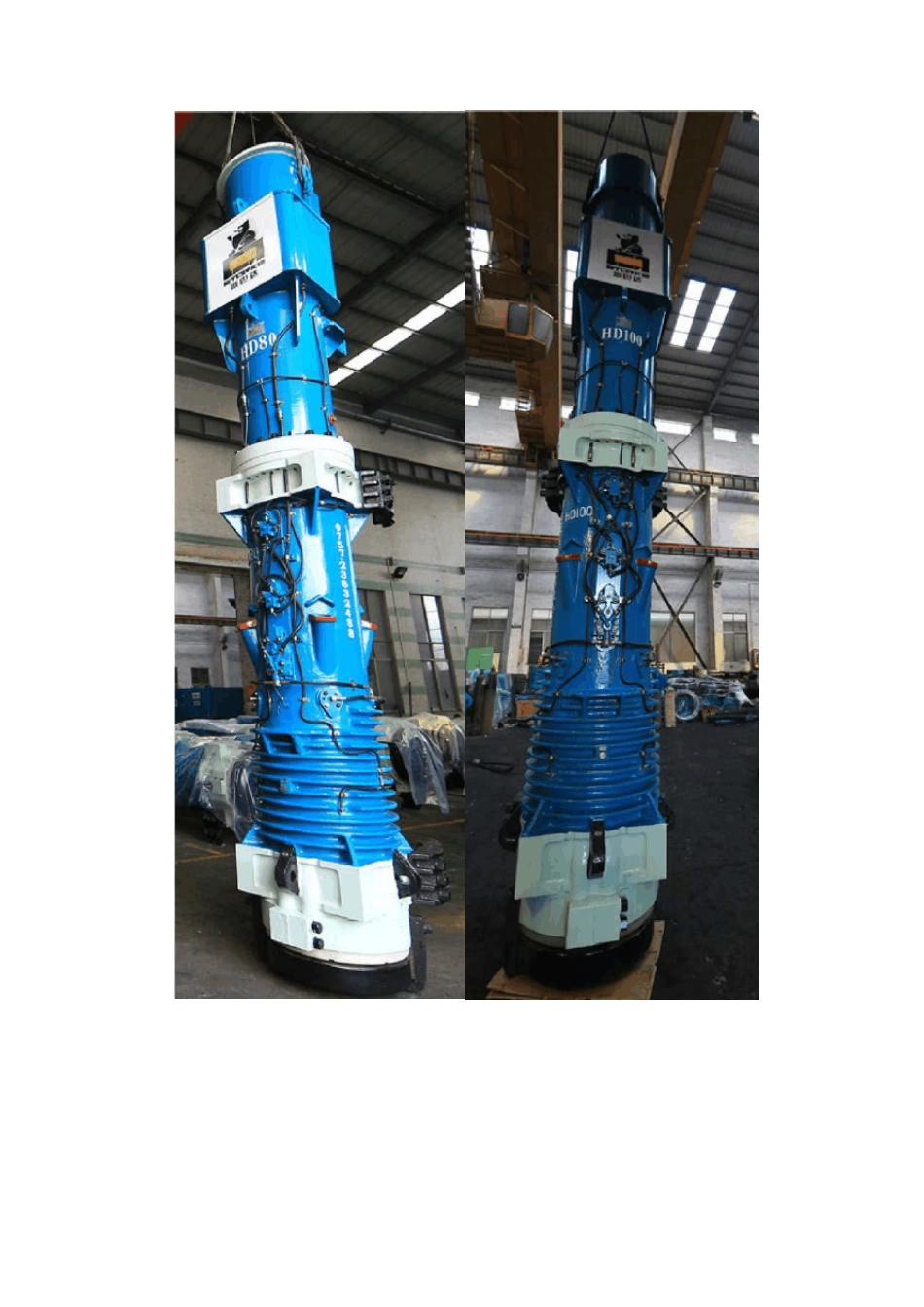

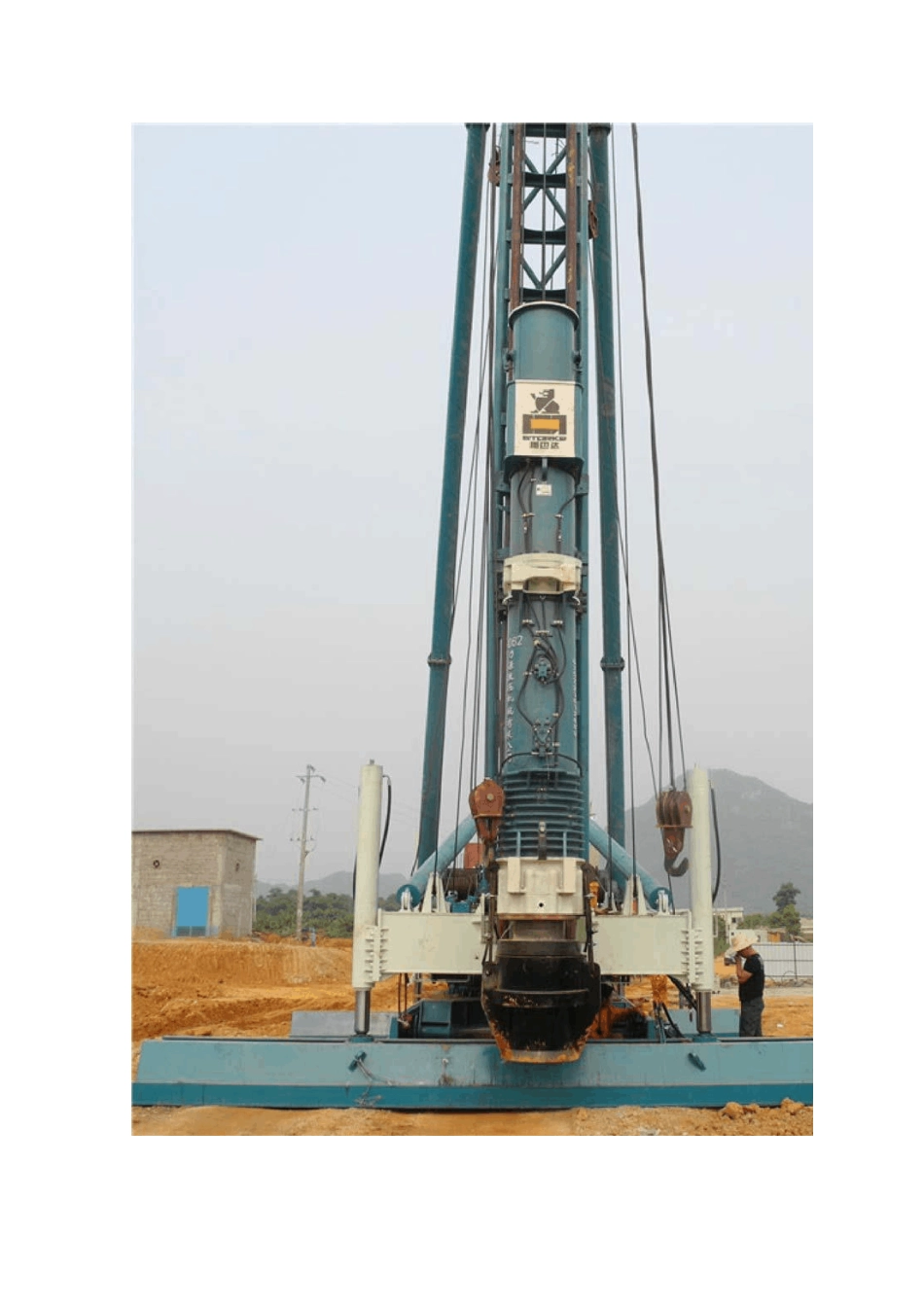

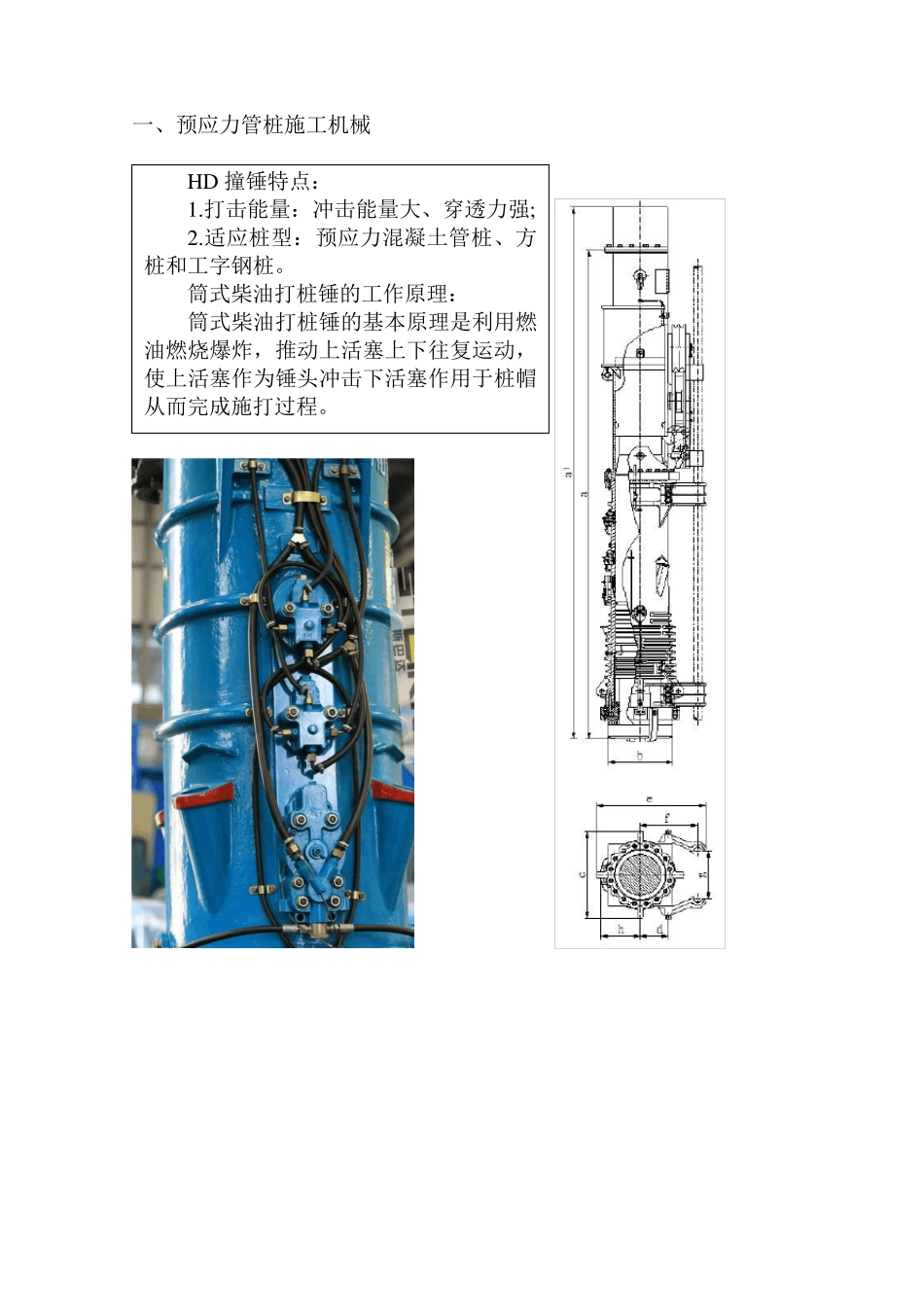

一、预应力管桩施工机械 HD 撞锤特点： 1.打击能量：冲击能量大、穿透力强; 2.适应桩型：预应力混凝土管桩、方桩和工字钢桩。 筒式柴油打桩锤的工作原理： 筒式柴油打桩锤的基本原理是利用燃油燃烧爆炸，推动上活塞上下往复运动，使上活塞作为锤头冲击下活塞作用于桩帽从而完成施打过程。 产品名称：筒式柴油打桩锤(筒式柴油锤) （一）施工机械计划表 主要机械设备表 序号 名称 规格、型号 功率（KW/台） 单位 数量 1 锤击桩桩机 HD80（62） 60 台 8 2 交流焊机 22 台 8 3 割桩机 台 8 7 全站仪 台 2 8 水准仪 台 4 （二）机械性能参数 1、JB100E 步履式桩架技术参数 JB100E 步履式桩架技术参数 额定负荷 （kN） 470 立柱长度 （m） 花架22 立柱导轨中心距 （mm） 600×Ф102 立柱倾斜范围 （°） 前倾2°后倾5° 工作地面最大坡度 （°） 2 手把式主卷扬机1 台 单绳拉力 （kN） 50 平均绳速 （m/min） 0~30 钢丝绳 26NAT6×19W+NF1770-160m 电机功率 （kw） 37 电控副卷扬机4 台 单绳拉力 （kN） 20 平均绳速 （m/min） 0~30 钢丝绳（吊桩） 14NAT6×19W+NF1770-115m 钢丝绳（拉桩） 14NAT6×19W+NF1770-110m 电机功率 （dw） 15 平台回转角度 （°） 360 平台回转角度速度 （r/min） 0~1 行走机构 长船油缸及行程 φ125/φ90-2000 长船行走速度 （m/min） 0～4.22 长船行走步长 （mm） 2000 短船油缸及行程 φ125/φ90×750 短船行走速度 （m/min） 0～4.22 短船行走步长 （mm） 750 长船接地比压 （Mpa） 0.022 短船接地比压 （Mpa） 0.018 斜撑调整机构 调整线速度 （m/min） 行程 （mm） 液压系统 电机功率 （kW） 15 额定压力 （Mpa） 16 整机净重 （t） 66.6 适配柴油打桩锤 HD100 及以下 （三）使用前的准备 <1>将燃油注满油箱，并将燃油箱阀门要开。 <2>起落架将上活塞提起并高于上气缸1cm 左右，用专用工具将贮油室油塞打开，按规定加满润滑油。 <3>对刚开始使用的柴油锤，由于活塞还未受到润滑，应预先用油壶沿上活塞一周浇入约0.5L 润滑油。同时用专用油枪对下活塞加注一定量的润滑油。 <4>自动润滑的柴油锤，除了在油箱内加满润滑油外，还应用专用油泵向润滑油管路加入润滑油，同时应排除管路中的空气。 <5>对水冷式柴油锤，应将水箱内的水加满。冷却水必须使用软水。 （四）使用、...
