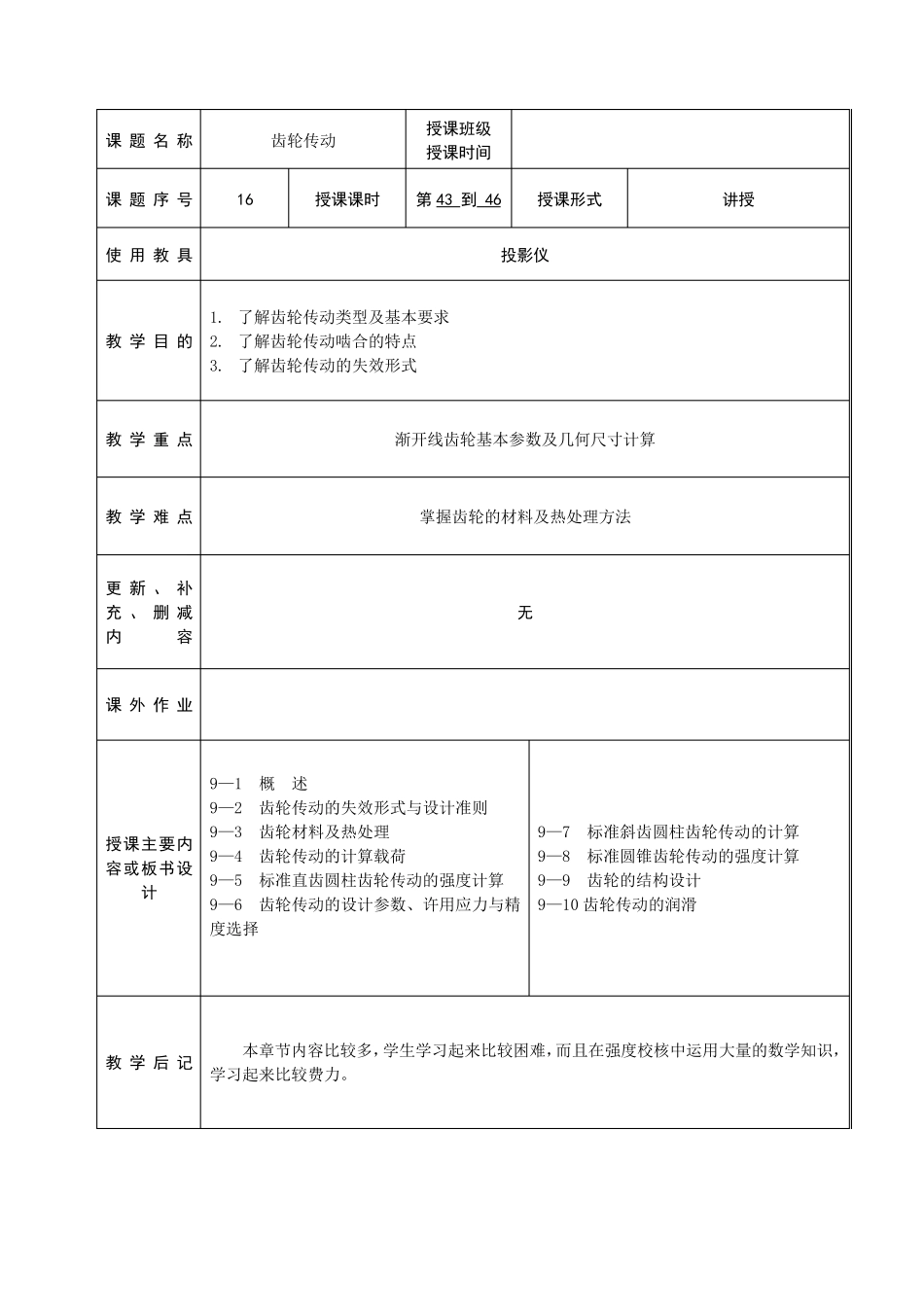

课题名称 齿轮传动 授课班级 授课时间 课题序号 16 授课课时 第43 到 46 授课形式 讲授 使用教具 投影仪 教学目的 1. 了解齿轮传动类型及基本要求 2. 了解齿轮传动啮合的特点 3. 了解齿轮传动的失效形式 教学重点 渐开线齿轮基本参数及几何尺寸计算 教学难点 掌握齿轮的材料及热处理方法 更新、 补 充、 删减 内 容 无 课外作业 授课主要内容或板书设计 9—1 概 述 9—2 齿轮传动的失效形式与设计准则 9—3 齿轮材料及热处理 9—4 齿轮传动的计算载荷 9—5 标准直齿圆柱齿轮传动的强度计算 9—6 齿轮传动的设计参数、许用应力与精度选择 9—7 标准斜齿圆柱齿轮传动的计算 9—8 标准圆锥齿轮传动的强度计算 9—9 齿轮的结构设计 9—10 齿轮传动的润滑 教学后记 本章节内容比较多，学生学习起来比较困难，而且在强度校核中运用大量的数学知识，学习起来比较费力。 人生有几件绝对不能失去的东西:自制的力量，冷静的头脑，希望和信心 部分文档来自网络收集，如有侵权，请联系作者删除 2 2 课 堂 教 学 安 排 主 要 教 学 内 容 及 步 骤 教学过程 师生活动 设计意图等 §9—1 概 述 齿轮传动是机械传动中应用最为广泛的一类传动，其中最常用的是渐开线齿轮传动，这主要是由于其传动特点所决定的。 一、齿轮传动的特点 优点：1）传动效率高（η=99%）；2）传动比恒定（瞬时，精度较高时）；3）结构紧凑（较之于带、链传动）；4）工作可靠、寿命长 缺点：1）制造、安装精度要求较高（专用机床和刀具加工）；2）不适于中心距 a 较大两轴间传动；3）使用、维护、费用较高；4）精度低时、噪音、振动较大 二、齿轮传动的类型 1、按传动轴相对位置（图 9-1） 平行轴齿轮传动（圆柱齿轮传动）：（外）直齿轮、斜齿轮、内齿轮、齿轮齿条、人字齿轮 相关轴齿轮传动：锥齿轮传动——1）直齿；2）斜齿；3）曲齿 交错轴齿轮传动：交错轴斜齿轮（螺旋齿轮）、准双曲面齿轮传动、（蜗杆、蜗轮传动） 2、按工作条件 开式——适于低速及不重要的场合 半开式——农业机械、建筑机械及简单机械设备—只有简单防护罩 闭式——润滑、密封良好，—汽车、机床及航空发动机等的齿轮传动中 3、按齿形 导入：选择一典型尺寸传动实例导入（自行车） 讲解齿轮优缺点时在不同方面与带轮间歇机构传动等进行对比。 人生有几件绝对不能失去的东西:自制的力量，冷静的头脑，希望...
