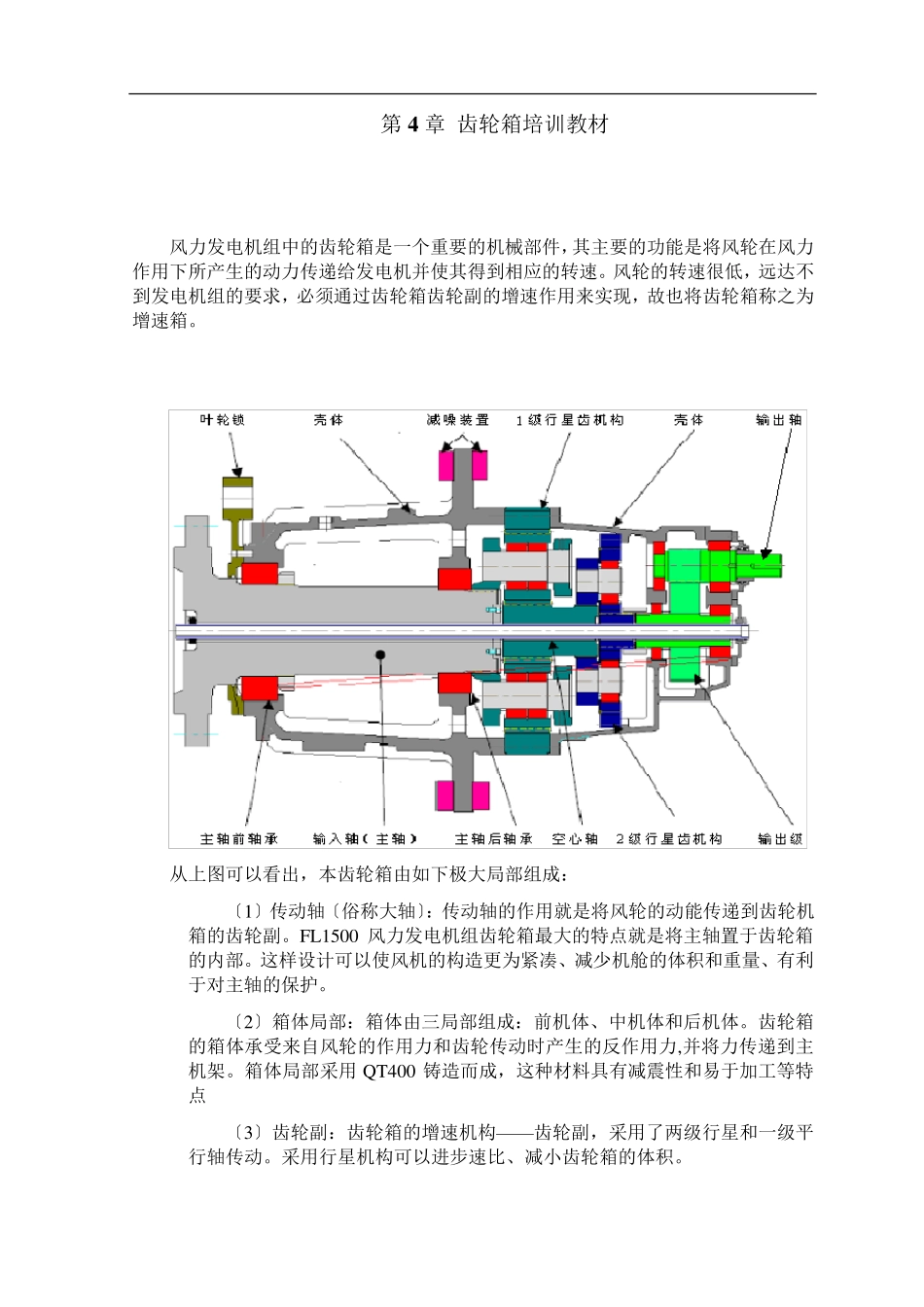

第4 章 齿轮箱培训教材 风力发电机组中的齿轮箱是一个重要的机械部件，其主要的功能是将风轮在风力作用下所产生的动力传递给发电机并使其得到相应的转速。风轮的转速很低，远达不到发电机组的要求，必须通过齿轮箱齿轮副的增速作用来实现，故也将齿轮箱称之为增速箱。 从上图可以看出，本齿轮箱由如下极大局部组成： 〔1〕传动轴〔俗称大轴〕：传动轴的作用就是将风轮的动能传递到齿轮机箱的齿轮副。FL1500 风力发电机组齿轮箱最大的特点就是将主轴置于齿轮箱的内部。这样设计可以使风机的构造更为紧凑、减少机舱的体积和重量、有利于对主轴的保护。 〔2〕箱体局部：箱体由三局部组成：前机体、中机体和后机体。齿轮箱的箱体承受来自风轮的作用力和齿轮传动时产生的反作用力,并将力传递到主机架。箱体局部采用QT400 铸造而成，这种材料具有减震性和易于加工等特点 〔3〕齿轮副：齿轮箱的增速机构——齿轮副，采用了两级行星和一级平行轴传动。采用行星机构可以进步速比、减小齿轮箱的体积。 4.3 齿轮箱的技术参数 传动比: i ≈ 104 齿轮箱的轴间角: 4.5° 驱动端 额定驱动功率: 1,700 kW 额定转矩(在额定速度时): 933 kNm 旋转方向: 顺时针 (迎着风轮的风向) 空转: 0-3 rpm 光滑方式： 飞溅光滑+压力光滑 输出端 发电机额定速度: 1,810 rpm 发电机速度范围: 1,030-2,040 rpm 运行时最高转速: 大约2分钟为2,200 rpm ，大约10秒钟为2,500 rpm 最大转矩: 25.5 kNm 最大转矩时的横向力: 77.3 kN 最大转矩持续时间: 13 s 最大转矩发生频率: ≈ 每年3 次 4.4 齿轮箱的工作过程 从上图可知，齿轮箱主轴的前端法兰与风轮相连，风作用到叶片上驱动风轮旋转，风轮带动齿轮箱主轴旋转，从而主轴带动后面的增速机构开场运转。这样齿轮箱就把风轮所吸收的低转速、大扭矩的机械能转化成高转速、小扭矩的机械能传递到齿轮箱的输出轴上。齿轮箱的输出轴通过弹性联轴器与电机轴相连，驱动发电机的转子旋转，将能量输入给发电机。发电机将输入的动能转化成电能并输送到电网上。 齿轮箱通过加紧法兰和楔块被固定到主机架上。在齿轮箱与于加紧法兰、齿轮箱与主机架之间均有减噪板弹簧。这使齿轮箱和主机架之间没有任何的刚性连接。这种方式可以最大程度上吸收齿轮箱所产生的震动，减小振动对主机架的影响。 在齿轮箱的前端设有转子锁定装置，当对系统进展检修时可以通过此装置锁定风轮，确保风力发电机...
