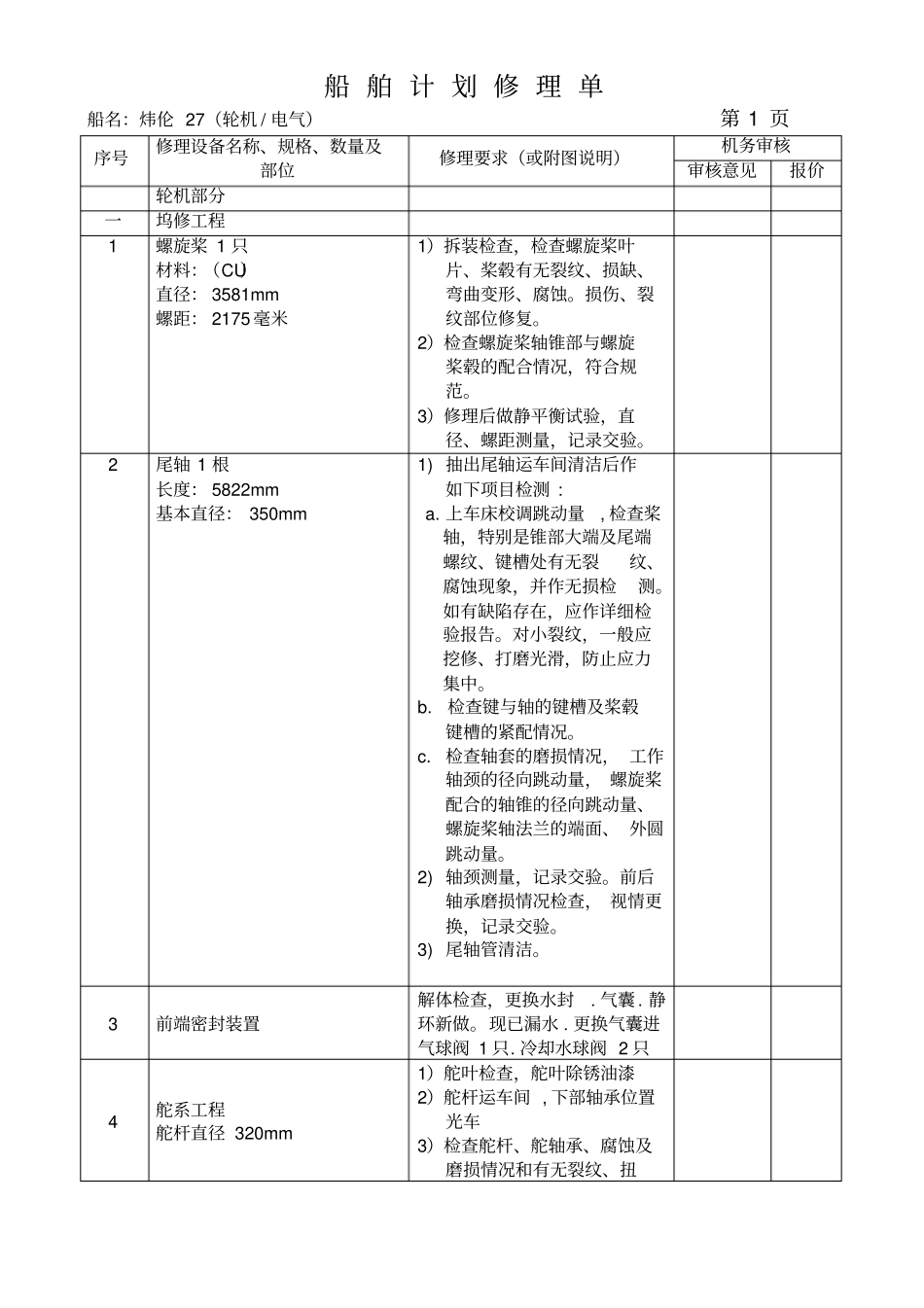

船 舶 计 划 修 理 单船名：炜伦 27（轮机 / 电气）第 1 页序号修理设备名称、规格、数量及部位修理要求（或附图说明）机务审核审核意见报价轮机部分一坞修工程1 螺旋桨 1 只材料：（CU）直径： 3581mm 螺距： 2175 毫米1）拆装检查，检查螺旋桨叶片、桨毂有无裂纹、损缺、弯曲变形、腐蚀
损伤、裂纹部位修复
2）检查螺旋桨轴锥部与螺旋桨毂的配合情况，符合规范
3）修理后做静平衡试验，直径、螺距测量，记录交验
2 尾轴 1 根长度： 5822mm 基本直径： 350mm 1) 抽出尾轴运车间清洁后作如下项目检测 : a
上车床校调跳动量, 检查桨轴，特别是锥部大端及尾端螺纹、键槽处有无裂纹、腐蚀现象，并作无损检测
如有缺陷存在，应作详细检验报告
对小裂纹，一般应挖修、打磨光滑，防止应力集中
检查键与轴的键槽及桨毂键槽的紧配情况
检查轴套的磨损情况， 工作轴颈的径向跳动量， 螺旋桨配合的轴锥的径向跳动量、螺旋桨轴法兰的端面、 外圆跳动量
2) 轴颈测量，记录交验
前后轴承磨损情况检查， 视情更换，记录交验
3) 尾轴管清洁
3 前端密封装置解体检查，更换水封
更换气囊进气球阀 1 只

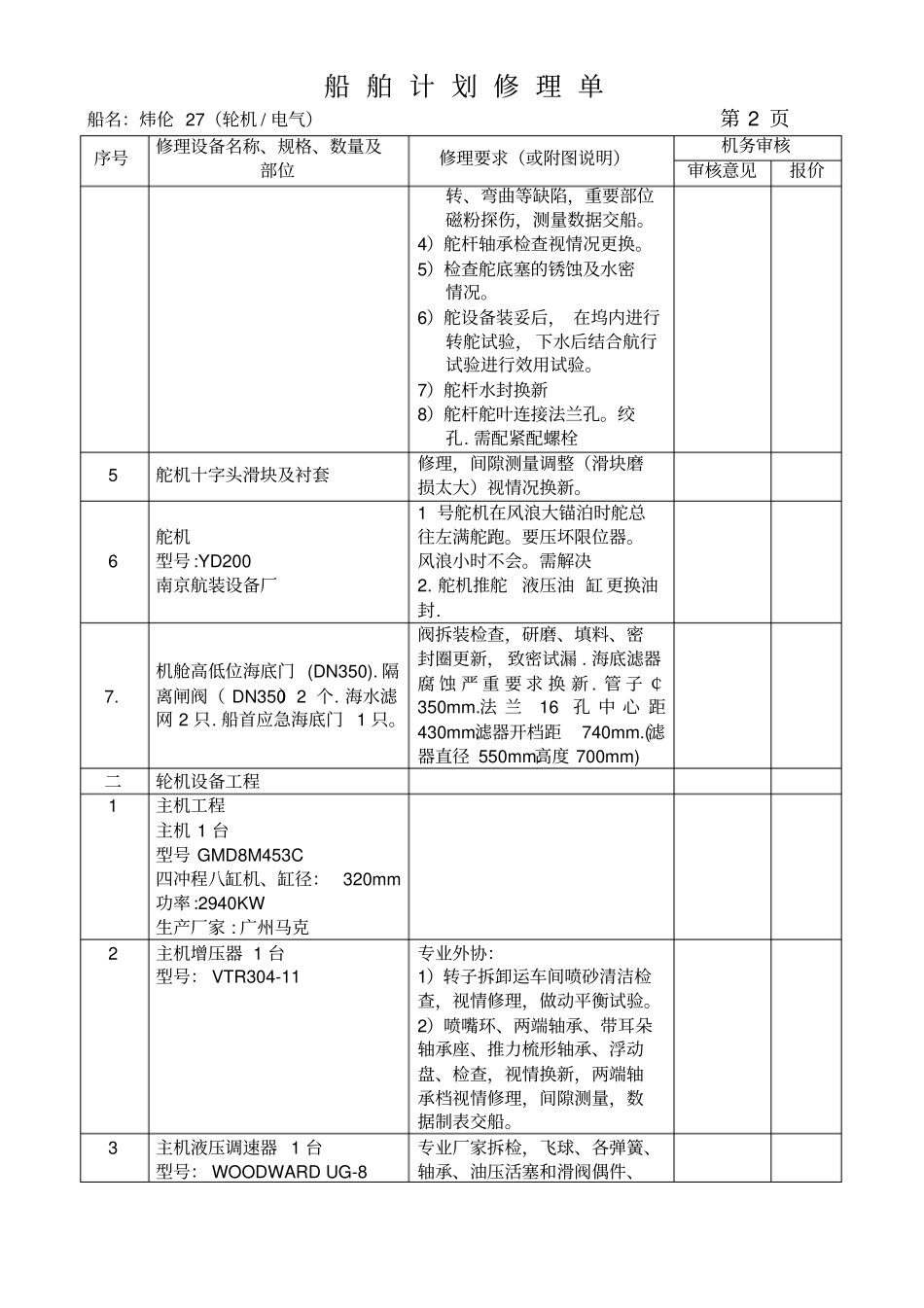

冷却水球阀 2 只4 舵系工程舵杆直径 320mm 1）舵叶检查，舵叶除锈油漆2）舵杆运车间 , 下部轴承位置光车3）检查舵杆、舵轴承、腐蚀及磨损情况和有无裂纹、扭船 舶 计 划 修 理 单船名：炜伦 27（轮机 / 电气）第 2 页序号修理设备名称、规格、数量及部位修理要求（或附图说明）机务审核审核意见报价转、弯曲等缺陷，重要部位磁粉探伤，测量数据交船
4）舵杆轴承检查视情况更换
5）检查舵底塞的锈蚀及水密情况
6）舵设备装妥后， 在坞内进行转舵试验， 下水后结合航行试验进行效用试验
7）舵杆水封换新8）舵杆舵叶连接法兰孔
