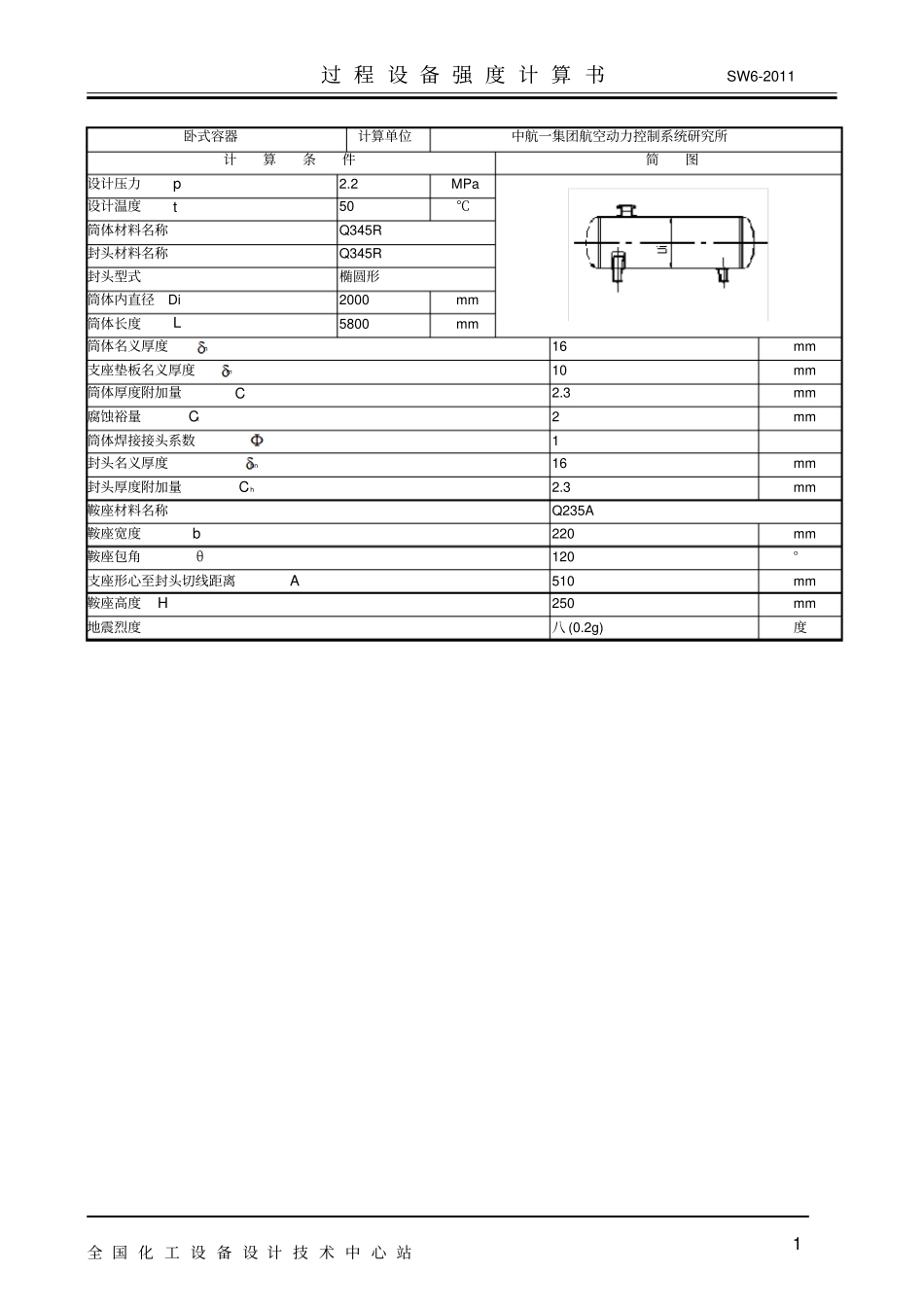

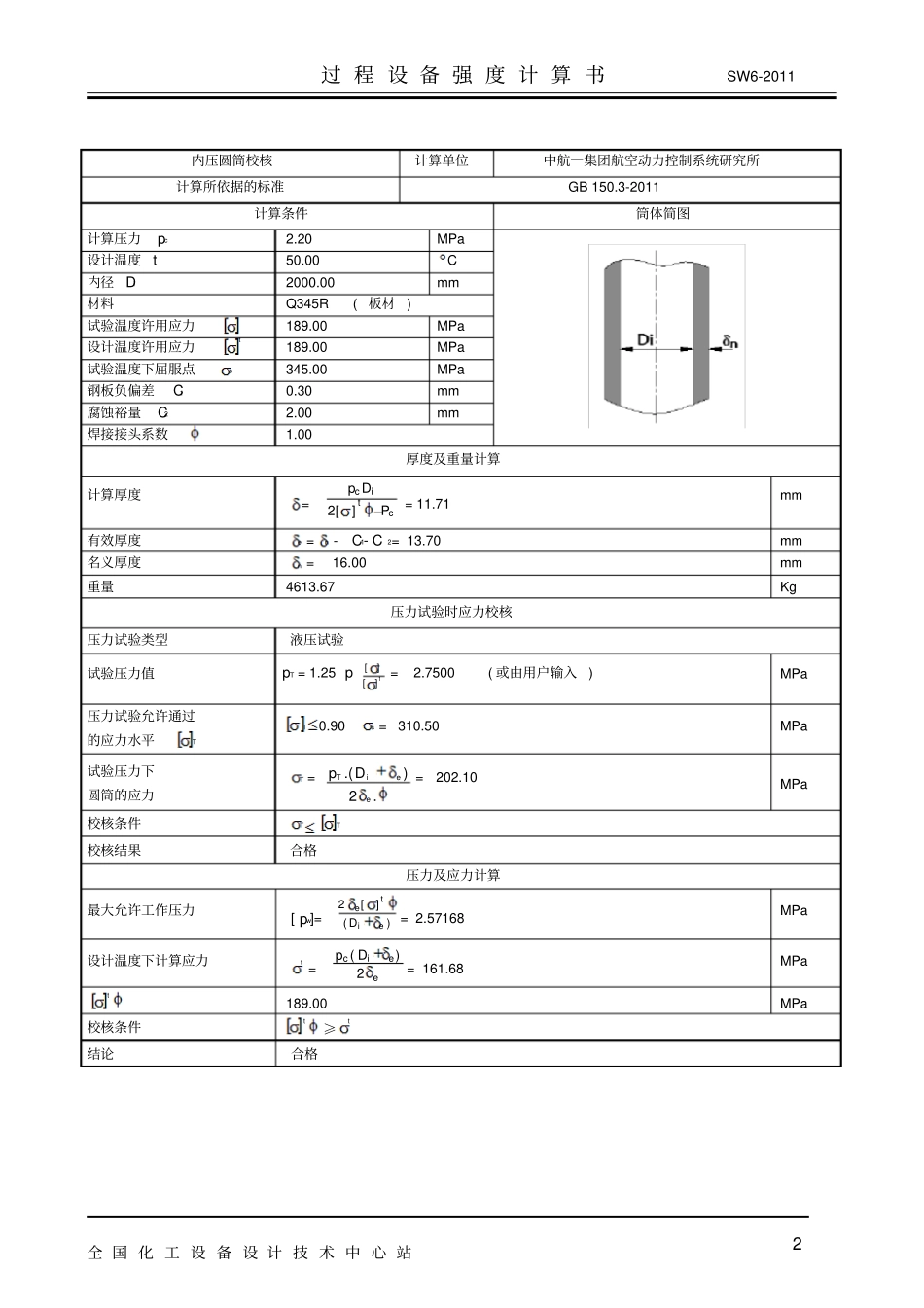

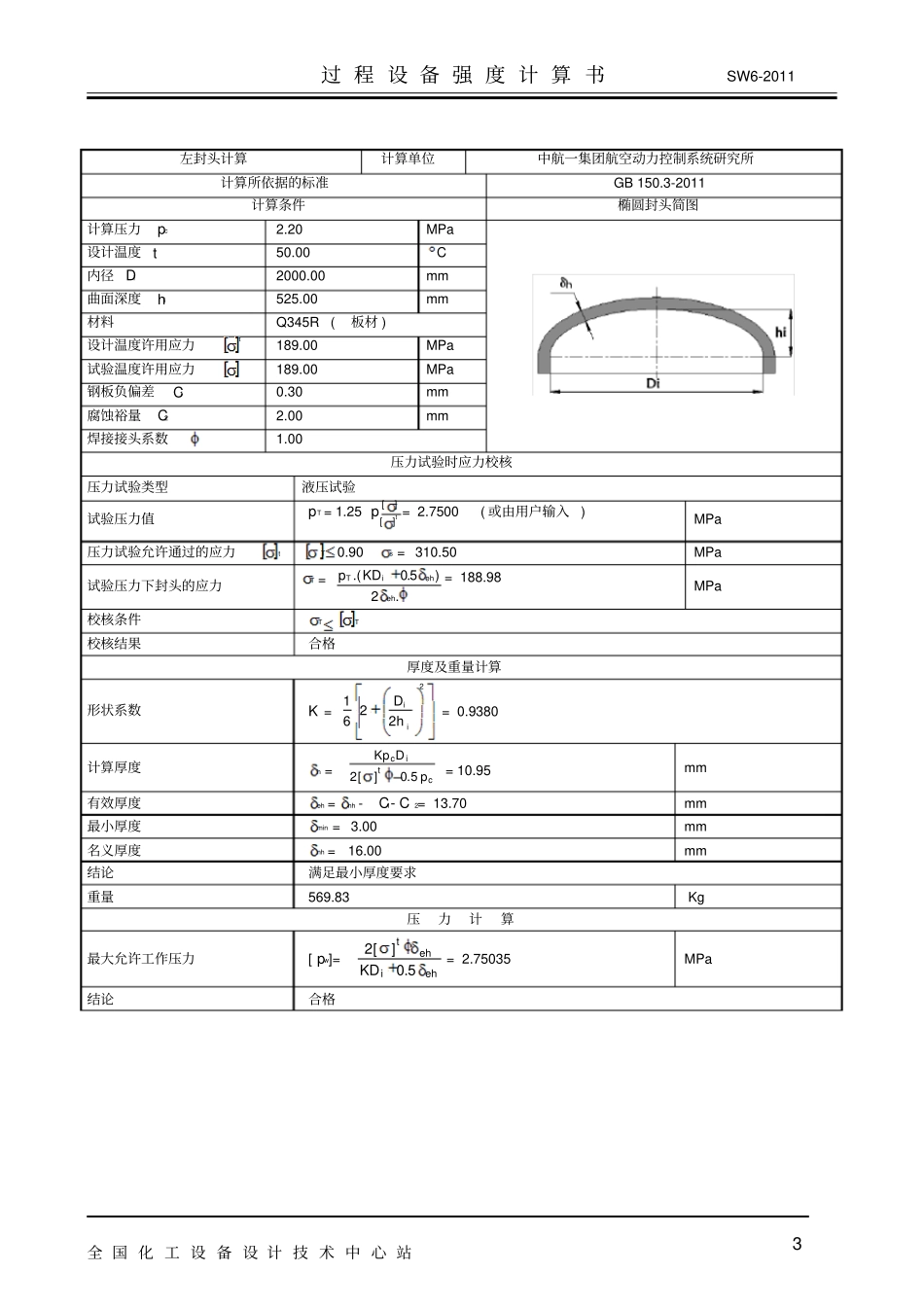

过 程 设 备 强 度 计 算 书SW6-2011全 国 化 工 设 备 设 计 技 术 中 心 站1卧式容器计算单位中航一集团航空动力控制系统研究所计算条件简图设计压力p2.2 MPa 设计温度t50 ℃筒体材料名称Q345R封头材料名称Q345R封头型式椭圆形筒体内直径 Di 2000 mm 筒体长度L 5800 mm 筒体名义厚度n 16mm 支座垫板名义厚度rn10mm 筒体厚度附加量C2.3mm 腐蚀裕量C12 mm 筒体焊接接头系数1封头名义厚度hn16mm 封头厚度附加量 Ch2.3mm 鞍座材料名称Q235A鞍座宽度 b220mm 鞍座包角θ120°支座形心至封头切线距离A510mm 鞍座高度H 250mm 地震烈度八 (0.2g)度过 程 设 备 强 度 计 算 书SW6-2011全 国 化 工 设 备 设 计 技 术 中 心 站2内压圆筒校核计算单位中航一集团航空动力控制系统研究所计算所依据的标准GB 150.3-2011 计算条件筒体简图计算压力pc 2.20 MPa 设计温度 t 50.00 C 内径 Di 2000.00 mm 材料 Q345R ( 板材)试验温度许用应力 189.00 MPa 设计温度许用应力t 189.00 MPa 试验温度下屈服点s 345.00 MPa 钢板负偏差C1 0.30 mm 腐蚀裕量C2 2.00 mm 焊接接头系数 1.00 厚度及重量计算计算厚度 =ctic][2PDp = 11.71mm 有效厚度e =n - C1- C 2= 13.70mm 名义厚度n = 16.00mm 重量 4613.67 Kg 压力试验时应力校核压力试验类型液压试验试验压力值pT = 1.25 p [][]t = 2.7500 ( 或由用户输入) MPa 压力试验允许通过的应力水平TT 0.90 s = 310.50MPa 试验压力下圆筒的应力T = pDTiee.().2 = 202.10MPa 校核条件TT校核结果合格压力及应力计算最大允许工作压力[ pw]= 2etie[]()D= 2.57168 MPa 设计温度下计算应力t = eeic2)( Dp= 161.68 MPa t 189.00 MPa 校核条件t≥t结论合格过 程 设 备 强 度 计 算 书SW6-2011全 国 化 工 设 备 设 计 技 术 中 心 站3左封头计算计算单位中航一集团航空动力控制系统研究所计算所依据的标准GB 150.3-2011 计算条件椭圆封头简图计算压力pc 2.20 MPa 设计温度 t 50.00 C 内径 Di 2000.00 mm 曲面深度hi 525.00 mm 材料 Q345R (板材 ) 设计温度许用应力t 189.00 MPa 试验温度许用应力 189.00 MPa 钢板负偏差C1 0.30 mm 腐蚀裕量C2 2.00 mm 焊接接头系数 1.00 压力试验时应力校核压力试验类型液压试验试验压力值pT...
