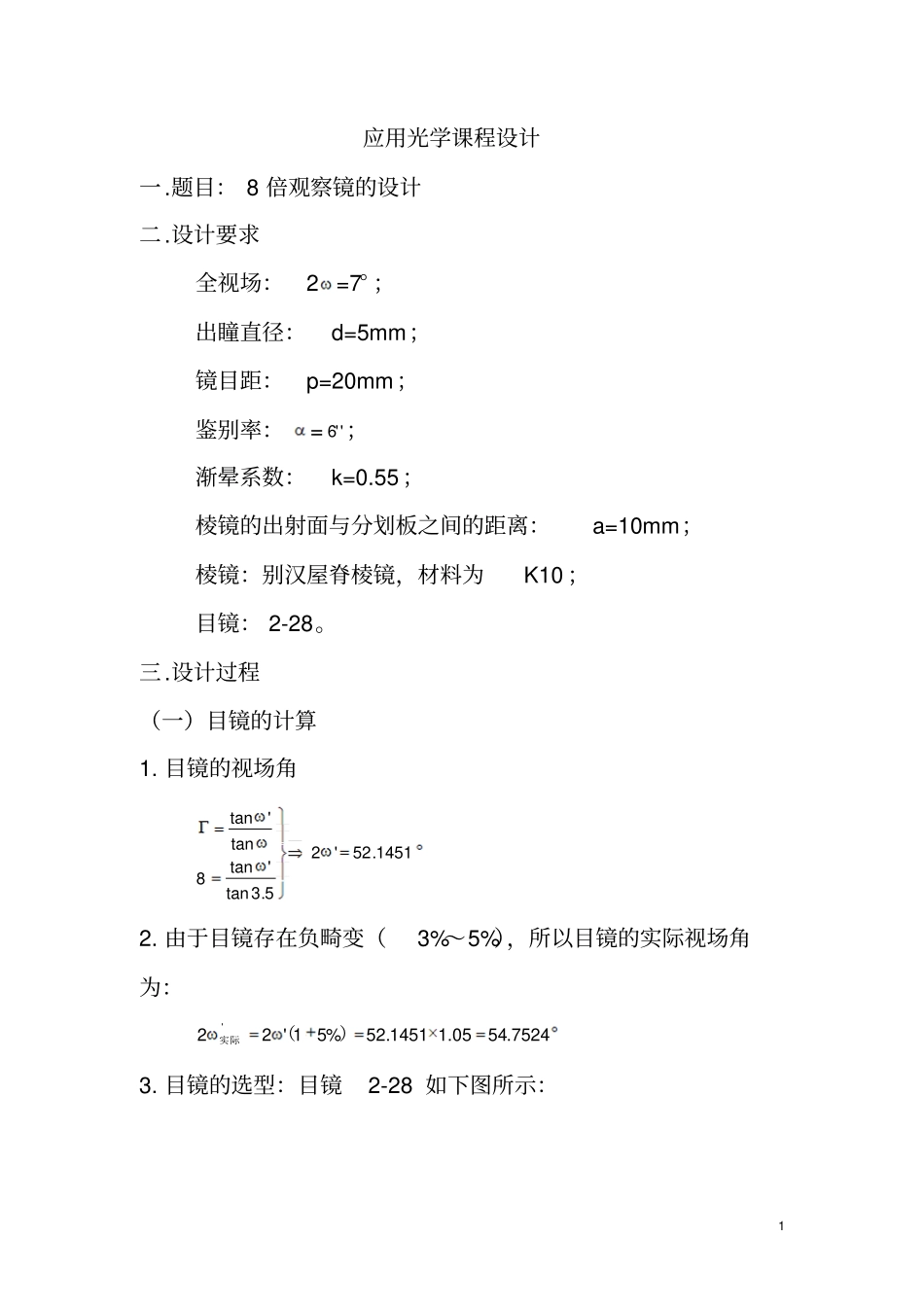

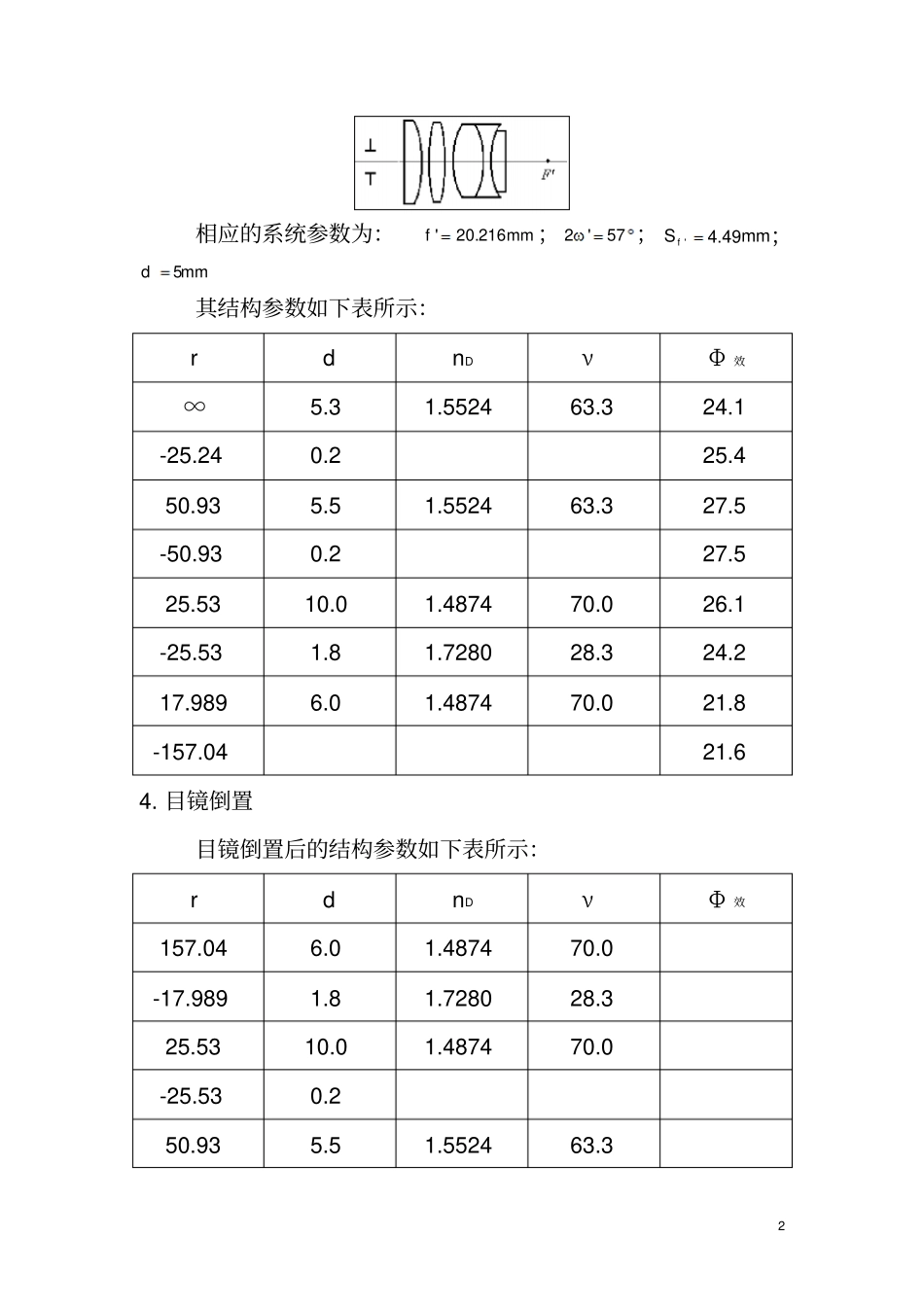

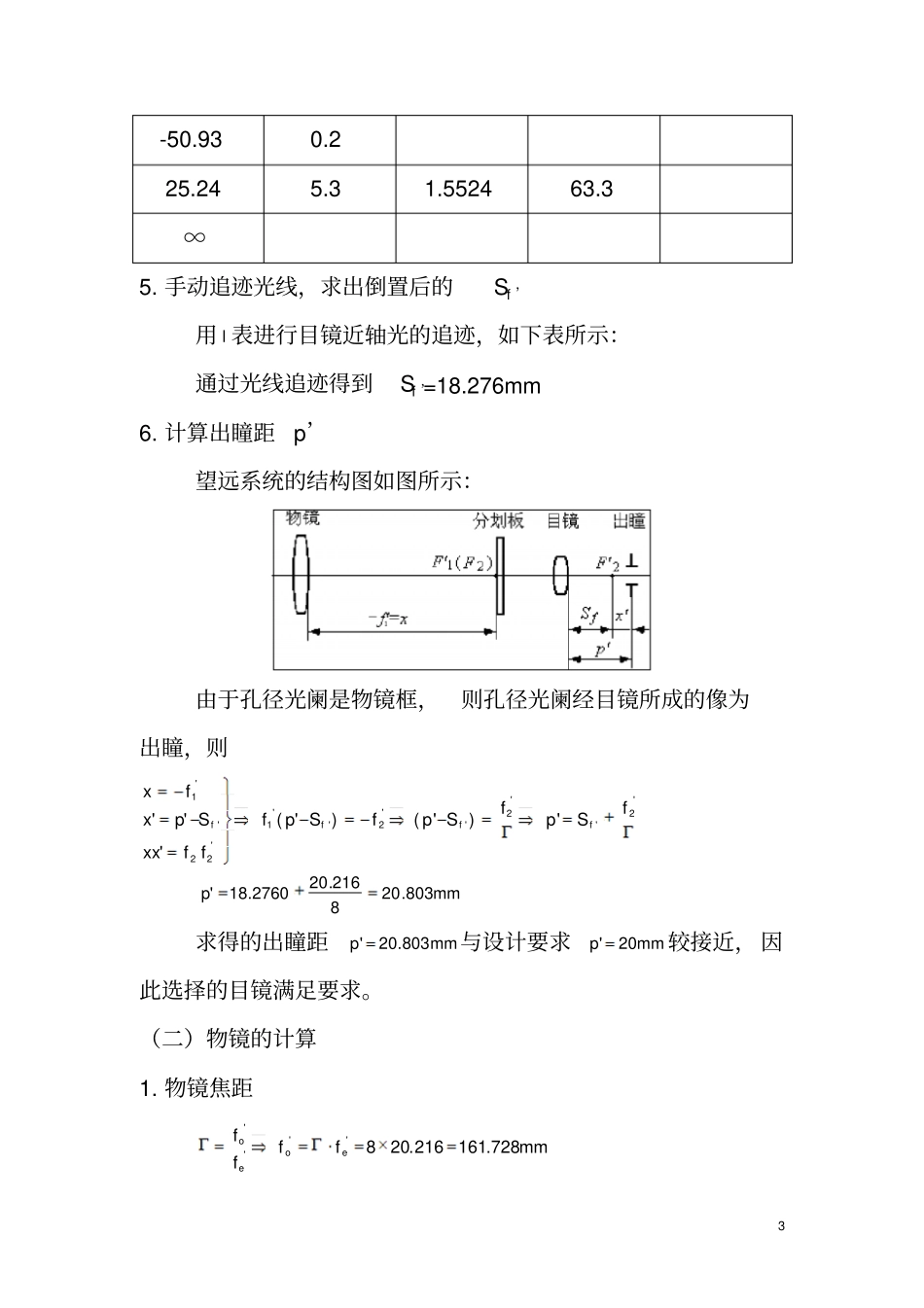

1 应用光学课程设计一.题目： 8 倍观察镜的设计二.设计要求全视场：2 =7° ；出瞳直径：d=5mm；镜目距：p=20mm；鉴别率：=''6 ；渐晕系数：k=0.55；棱镜的出射面与分划板之间的距离：a=10mm；棱镜：别汉屋脊棱镜，材料为K10 ；目镜： 2-28。三.设计过程（一）目镜的计算1. 目镜的视场角1451.52'25.3tan'tan8tan'tan2. 由于目镜存在负畸变（3%～5%），所以目镜的实际视场角为：7524.5405.11451.52%51'22'）（实际3. 目镜的选型：目镜2-28 如下图所示：2 相应的系统参数为：mmf216.20'；57'2；mmS f49.4'；mmd5其结构参数如下表所示：r d nDνΦ 效∞5.3 1.5524 63.3 24.1 -25.24 0.2 25.4 50.93 5.5 1.5524 63.3 27.5 -50.93 0.2 27.5 25.53 10.0 1.4874 70.0 26.1 -25.53 1.8 1.7280 28.3 24.2 17.989 6.0 1.4874 70.0 21.8 -157.04 21.6 4. 目镜倒置目镜倒置后的结构参数如下表所示：r d nDνΦ 效157.04 6.0 1.4874 70.0 -17.989 1.8 1.7280 28.3 25.53 10.0 1.4874 70.0 -25.53 0.2 50.93 5.5 1.5524 63.3 3 -50.93 0.2 25.24 5.3 1.5524 63.3 ∞5. 手动追迹光线，求出倒置后的Sf ’用 l 表进行目镜近轴光的追迹，如下表所示：通过光线追迹得到Sf ’=18.276mm6. 计算出瞳距p’望远系统的结构图如图所示：由于孔径光阑是物镜框，则孔径光阑经目镜所成的像为出瞳，则'2''2''2''1'22''1')'()'('''fSpfSpfSpfffxxSpxfxffffmmp803.208216.202760.18'求得的出瞳距mmp803.20'与设计要求mmp20'较接近， 因此选择的目镜满足要求。（二）物镜的计算1. 物镜焦距mmffffeoeo728.161216.208''''4 2. 物镜视场2ω =7°3. 物镜入瞳直径mmdDdDDD4058'4. 物镜的相对孔径0432.411''DffDoo5. 物镜的选型本设计的相对孔径和视场角都不大，可以选择较简单的双胶合物镜结构形式。如图所示：（三）分划板的计算1. 分划板直径：分划板放置在物镜的像方焦平面处，如图所示：mmfDo7834.19728.1615.3tan2tan2'分2. 分划板厚度d 分及其公差5 分划板直径厚度及其公差到 10 1.5 ±0.3 >10～18 2±0.3 >18～30 3±0.5 >30～50 4±0.5 >50～80 5±0.5 根据分划板直径D分=19.7834mm，查下表得 d 分=3±0.5mm 3. 鉴别率''6''5.340''140''140D因此，满足要求。（四）棱镜的计算1. 棱镜的选型别汉屋脊棱镜，材料为K10，如图所示：DL155.52. 棱镜的展开长度155.5K...
