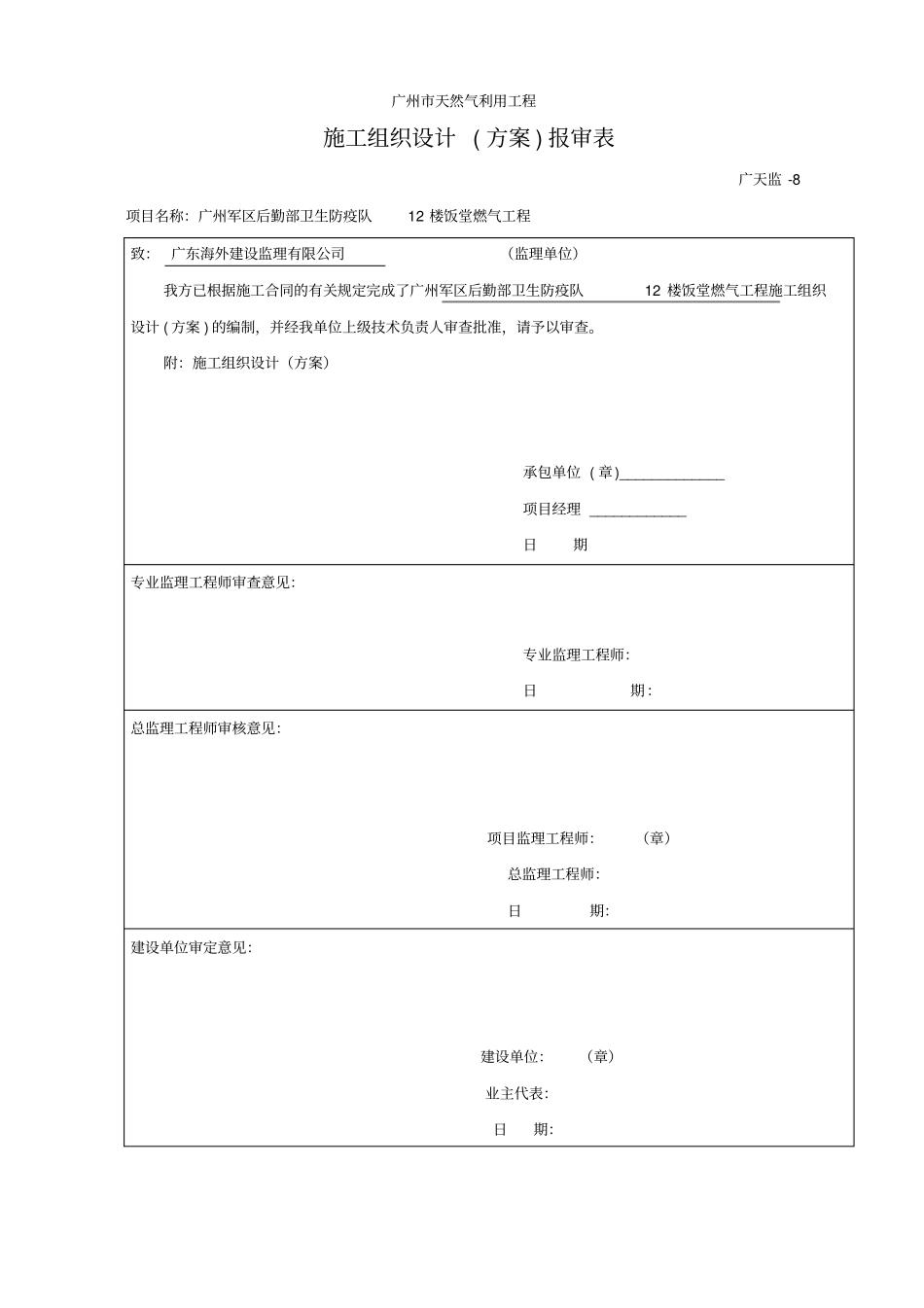

广州市天然气利用工程施工组织设计 ( 方案 ) 报审表广天监 -8 项目名称：广州军区后勤部卫生防疫队12 楼饭堂燃气工程致： 广东海外建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了广州军区后勤部卫生防疫队12 楼饭堂燃气工程施工组织设计 ( 方案 ) 的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位 ( 章)_____________ 项目经理 ____________ 日期专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理工程师：（章）总监理工程师：日期：建设单位审定意见：建设单位：（章）业主代表：日期：天河区中山大道 139 号广州邮电通信设备有限公司燃气管道工程施工方案广东创粤建设有限公司2016年 03 月 30 日天河区中山大道 139 号广州邮电通信设备有限公司燃气管道工程一、施 工程概况本工程位于天河区中山大道139 号广州邮电通信设备有限公司燃气管道工程。主要工程量：庭院工程量： PE 管 De90-57 米；电熔套筒 De90-2 个；注塑异径三通 De160×90-1 个；90° 注塑弯头 De90-1 个；45° 注塑弯头 De90-2 个；钢塑转换管件 （弯管式） PE90/0D89-1个；热收缩套 FRG140/70-500-3 个；示踪线 2.5mm2-114 米；燃气管道地面标志 -5 个。户内工程量： 球阀 DN80-1 个、DN15-111 个；旋塞阀 DN15-111 个；镀锌钢管 DN80-6米、DN65-30 米、DN50-84 米、DN40-120 米、DN25-162 米、DN15-512 米；镀锌四通 DN80-1个、DN40-9 个、DN25-26 个；无线遥读膜式燃气表G2.5-111个；镀锌大小头 DN80×65-2个、 DN65×50-2 个、 DN50×40-2 个、 DN40×25-10 个；镀锌弯头 DN65-8 个、DN50-46个、 DN40-41 个、 DN25-1 个、 DN15-963 个；镀锌三通 DN80-2 个、 DN65-2 个、 DN50-8个、DN25-34 个、DN15-111 个；镀锌铜芯活接头 DN80-1 个；镀锌丝堵 DN80-3 个、DN40-10个、 DN25-23 个、 DN15-111 个；管道输送介质：天然气二、施工及验收规定1. 按图纸工艺技术要求施工及验收。2. 本工程安装的空气管道， 其施工过程及验收标准严格执行现行国家标准：⑴《城镇燃气设计规范》GB50028-2006 ⑵《建筑设计防火规范》GB50016-2006 ⑶《城镇燃气输配工程施工及验收规范》CJJ33-2005 ⑷《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 ⑸《聚乙烯燃气管道工程技术规范》CJJ63-...
