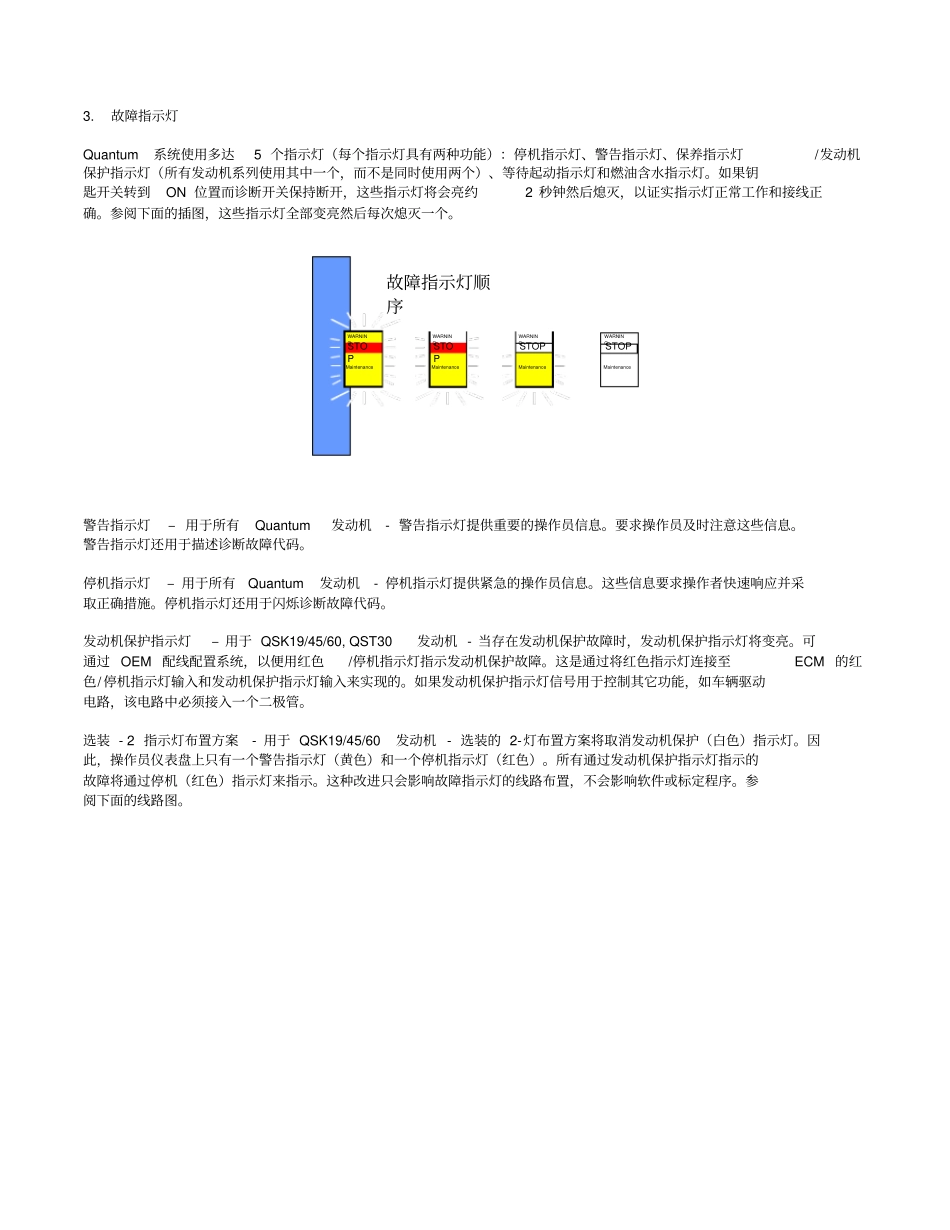

注意:此翻译稿仅供参考,所有内容以英文原版公告AEB15.43 为准。第 I 节 - Quantum诊断先进的诊断技术先进的诊断技术可对Quantum发动机进行简单的维修和服务。故障或保养条件的诊断检验可通过机载或非机载系统进行。机载诊断ECM 具有大范围检测故障的能力闪烁故障代码位于驾驶室仪表盘上的故障指示灯可指示警告/停机故障保养指示灯机载诊断1. 故障检测在设备自己工作期间,当钥匙开关处于ON 位置时检测故障。如果此时故障变为现行故障(当前检测到),存储器中就会记录故障,同时记录发动机参数速录数据。另外根据现行故障的严重程度,特定的故障可能会使警告指示灯(黄色)或停机指示灯(红色)、保养指示灯或燃油含水(WIF )指示灯变亮。2. 闪烁故障代码可通过诊断开关或油门踏板进入故障代码闪烁模式。要进入故障代码闪烁模式,钥匙开关必须处于ON (接通)位置并且发动机停机。使用诊断开关进入该模式时,在诊断开关转到ON位置后, ECM将自动闪烁第一个故障代码。诊断增加/减少将向前或向后调整现行故障代码。要使用油门踏板进入故障代码闪烁模式,必须循环踩下和释放油门踏板,使油门开度连续3 次从 0 到 100% 。一旦进入诊断模式,循环踩下和释放油门踏板可顺序向前达到现行故障代码。下图描述了通过停机指示灯指示的故障代码闪烁方式的类型。故障代码顺序示例STOPWARNING STOPWARNING Maintenance STOPWARNING MaintenanceSTOPWARNING Maintenance STOPWARNING Maintenance 1 次闪烁2 次闪烁4 次闪烁4 次闪烁1 次闪烁故障代码 244:P = 暂停STOPWARNING Maintenance STOPWARNING Maintenance STOPWARNING Maintenance STOPWARNING Maintenance STOPWARNING Maintenance 故障代码 112:P P P P P P P P Maintenance1 次闪烁1 次闪烁1 次闪烁2 次闪烁1 次闪烁3. 故障指示灯Quantum系统使用多达5 个指示灯(每个指示灯具有两种功能):停机指示灯、警告指示灯、保养指示灯/发动机保护指示灯(所有发动机系列使用其中一个,而不是同时使用两个)、等待起动指示灯和燃油含水指示灯。如果钥匙开关转到ON 位置而诊断开关保持断开,这些指示灯将会亮约2 秒钟然后熄灭,以证实指示灯正常工作和接线正确。参阅下面的插图,这些指示灯全部变亮然后每次熄灭一个。警告指示灯– 用于所有Quantum发动机- 警告指示灯提供重要的操作员信息。要求操作员及时注意这些信息。警告指示灯还用于...
