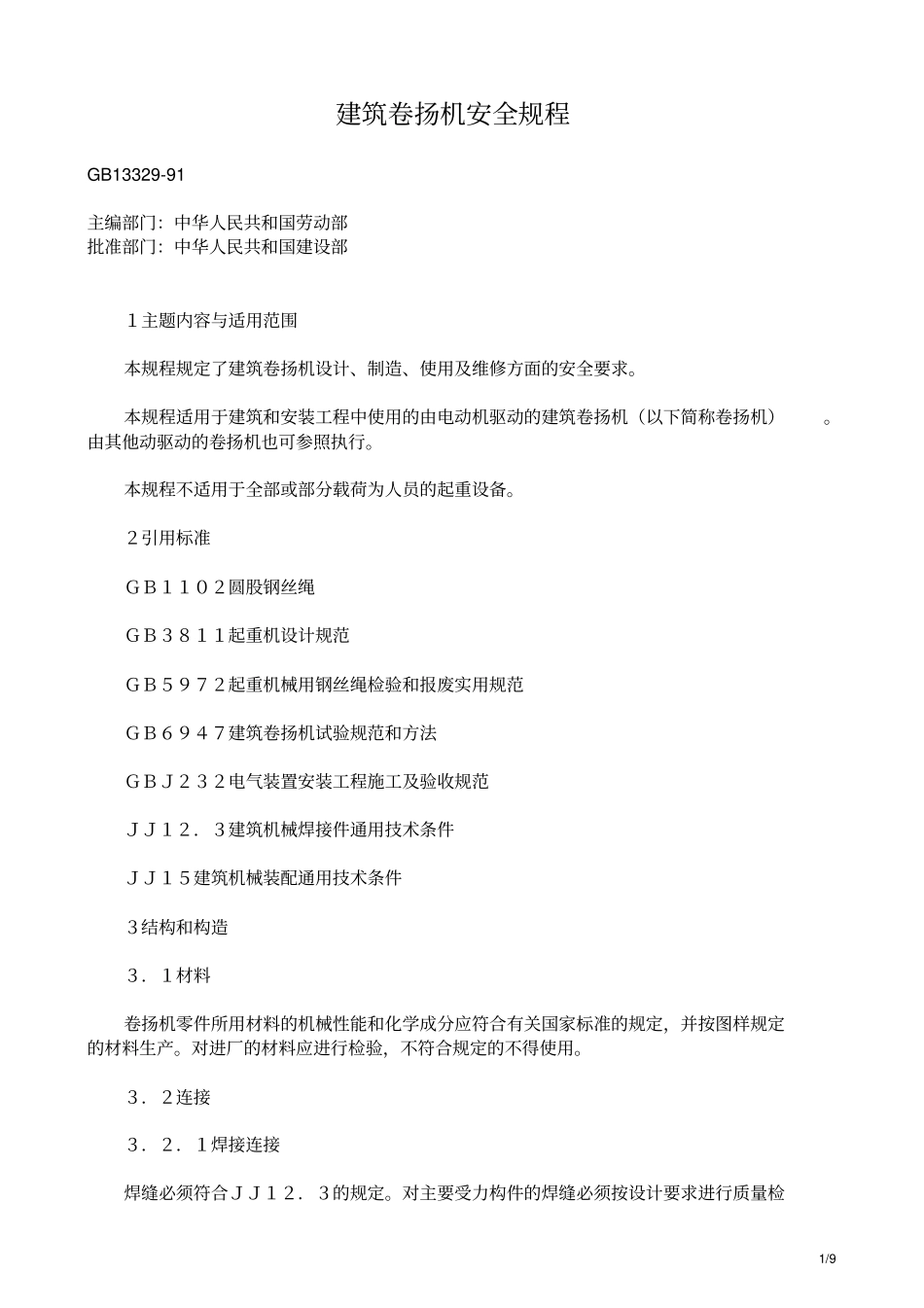

1/9 建筑卷扬机安全规程GB13329-91 主编部门：中华人民共和国劳动部批准部门：中华人民共和国建设部１主题内容与适用范围本规程规定了建筑卷扬机设计、制造、使用及维修方面的安全要求。本规程适用于建筑和安装工程中使用的由电动机驱动的建筑卷扬机（以下简称卷扬机）。由其他动驱动的卷扬机也可参照执行。本规程不适用于全部或部分载荷为人员的起重设备。２引用标准ＧＢ１１０２圆股钢丝绳ＧＢ３８１１起重机设计规范ＧＢ５９７２起重机械用钢丝绳检验和报废实用规范ＧＢ６９４７建筑卷扬机试验规范和方法ＧＢＪ２３２电气装置安装工程施工及验收规范ＪＪ１２．３建筑机械焊接件通用技术条件ＪＪ１５建筑机械装配通用技术条件３结构和构造３．１材料卷扬机零件所用材料的机械性能和化学成分应符合有关国家标准的规定，并按图样规定的材料生产。对进厂的材料应进行检验，不符合规定的不得使用。３．２连接３．２．１焊接连接焊缝必须符合ＪＪ１２．３的规定。对主要受力构件的焊缝必须按设计要求进行质量检2/9 查。３．２．２铆钉和螺栓连接３．２．２．１铆钉和螺栓连接应符合ＧＢ３８１１的规定。３．２．２．２采用高强度螺栓连接，应按设计技术要求处理并用专用工具拧紧。３．３操纵件３．３．１在常规作业使用的操纵件，应装在司机操作方便的地方。３．３．２设置操纵件时应考虑使司机操作位置尽量远离图１中阴影所示的区域。如操作位置在此区域内，则必须采取措施以保护司机安全。图１应避免的操作位置区域示意图（略）３．３．３卷扬机在额定载荷内工作时，各操纵件的操作力及操作行程应不大于表１的规定。表１操作力及行程操作方式操作力Ｎ行程 ｍｍ手动２００６００脚踏３００３００３．４卷扬机的额定拉力大于１２５ｋＮ时应设置排绳器。３．５钢丝绳３．５．１卷扬机用钢丝绳应符合ＧＢ１１０２的规定，并应有检验合格证。３．５．２钢丝绳的安全系数应不小于５。３．５．３钢丝绳卷绕在卷筒上的安全圈数应不少于３圈。钢丝绳末端固定应可靠，在保留两圈的状态下，应能承受１．２５倍的钢丝绳额定拉力。３．５．４钢丝绳的绳端固接钢丝绳应选用与其直径相应的锥形套、编插、楔形套、绳卡、压制接头、压板等固定。绳端固接强度见表２。表２绳端固接强度表绳 端 固 接 形 式 固 接 强 度 备注锥形套 １００％浇铸铝、锌液编插 ７５％～９５％钢丝绳直径１５ｍｍ以下为９０％； １６～２６ｍｍ为８５％；3/9 ２８～ ３...
