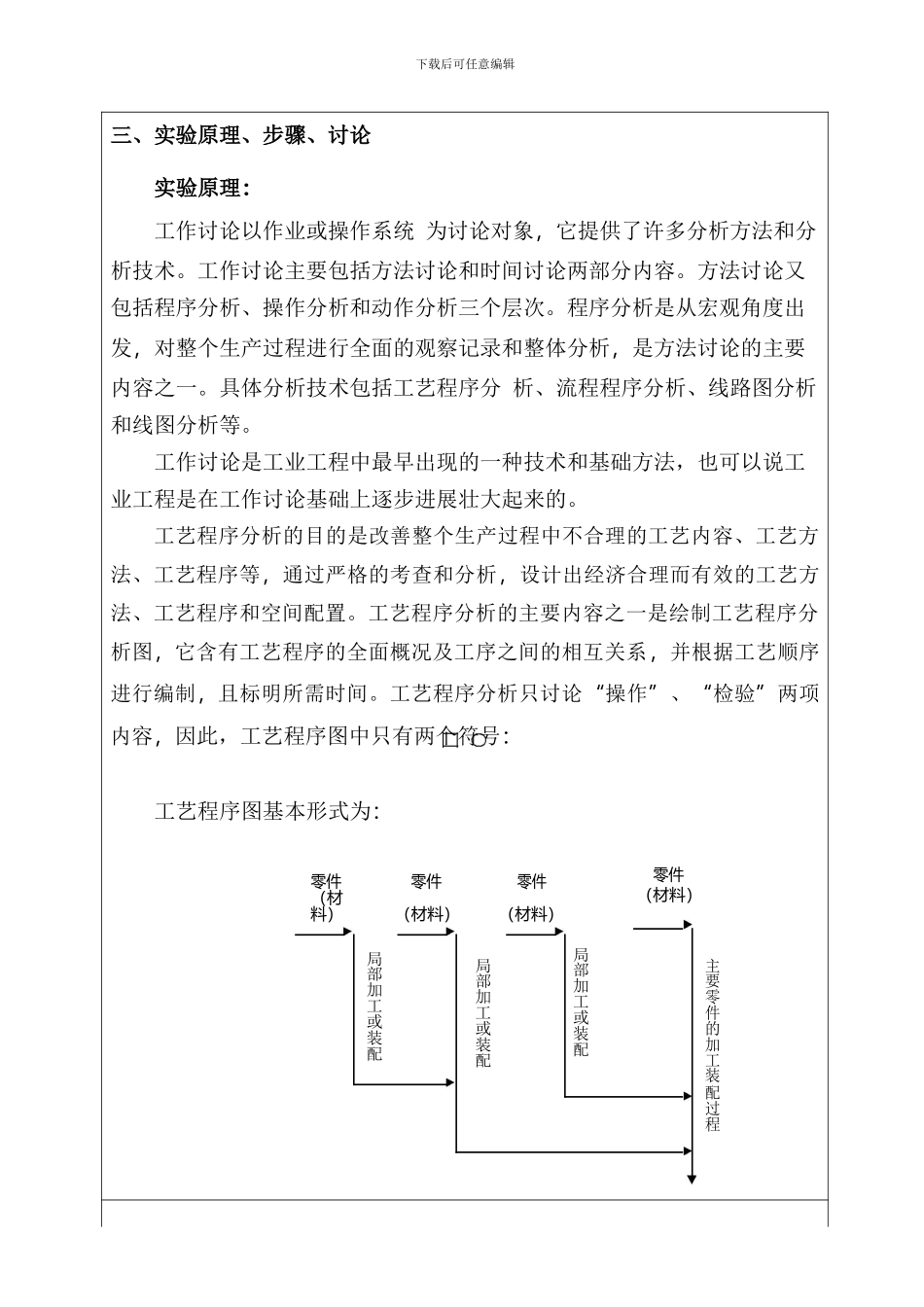

下载后可任意编辑 基础工业工程 实验报告专业:工业工程实验者:XXX气压:室温:湿度:实验项目:工艺程序分析一、实验目的:1. 掌握工艺程序图的绘制方法;2. 学会正确使用流程分析符号;3. 熟悉产品(或零件)的工艺程序分析过程。二、实验仪器及材料:计算机、投影仪、195A型柴油机喷油、螺丝刀(一字形)、活动板下载后可任意编辑手、尖嘴钳、料盒、油泵装配录像资料。下载后可任意编辑三、实验原理、步骤、讨论实验原理: 工作讨论以作业或操作系统 为讨论对象,它提供了许多分析方法和分析技术。工作讨论主要包括方法讨论和时间讨论两部分内容。方法讨论又包括程序分析、操作分析和动作分析三个层次。程序分析是从宏观角度出发,对整个生产过程进行全面的观察记录和整体分析,是方法讨论的主要内容之一。具体分析技术包括工艺程序分 析、流程程序分析、线路图分析和线图分析等。工作讨论是工业工程中最早出现的一种技术和基础方法,也可以说工业工程是在工作讨论基础上逐步进展壮大起来的。工艺程序分析的目的是改善整个生产过程中不合理的工艺内容、工艺方 法、工艺程序等,通过严格的考查和分析,设计出经济合理而有效的工艺方 法、工艺程序和空间配置。工艺程序分析的主要内容之一是绘制工艺程序分 析图,它含有工艺程序的全面概况及工序之间的相互关系,并根据工艺顺序 进行编制,且标明所需时间。工艺程序分析只讨论“操作”、“检验”两项内容,因此,工艺程序图中只有两个符号:工艺程序图基本形式为:零件零件零件零件(材料)(材料)(材料)(材料)局局局主部部部要加加加零工工工件或或或的装装装加配配配工装配过程下载后可任意编辑实验步骤:1. 熟悉 195A 型喷油泵的构成,掌握各零部件的名称195A 型喷油泵由以下零部件组成:泵体,卡簧,进油嘴,导向销,调节齿杆,调节齿轮,柱塞弹簧,弹簧下座,弹簧上座,柱塞,柱塞套,柱塞偶件,定位螺钉,推杆体,出油阀底座,出油阀,出油阀偶件,出油阀紧座,出油阀弹簧,出油阀垫片。2. 熟悉 195A 型喷油泵装配原理图195A 型喷油泵各零件的装配关系见下图所示。3.老师介绍195A型喷油泵装配原理并观看195A型喷油泵装配过程,然后进行实际装配。利用实验工具将身边的油泵拆开,亲自完成装配过程。4.通过查阅工艺资料,掌握油泵的加工工艺过程查阅相关的工艺资料,将柱塞和柱塞套零件从第一道工序开始,到最后一道工序的工艺内容记录清楚,并将其表示在随后将...
