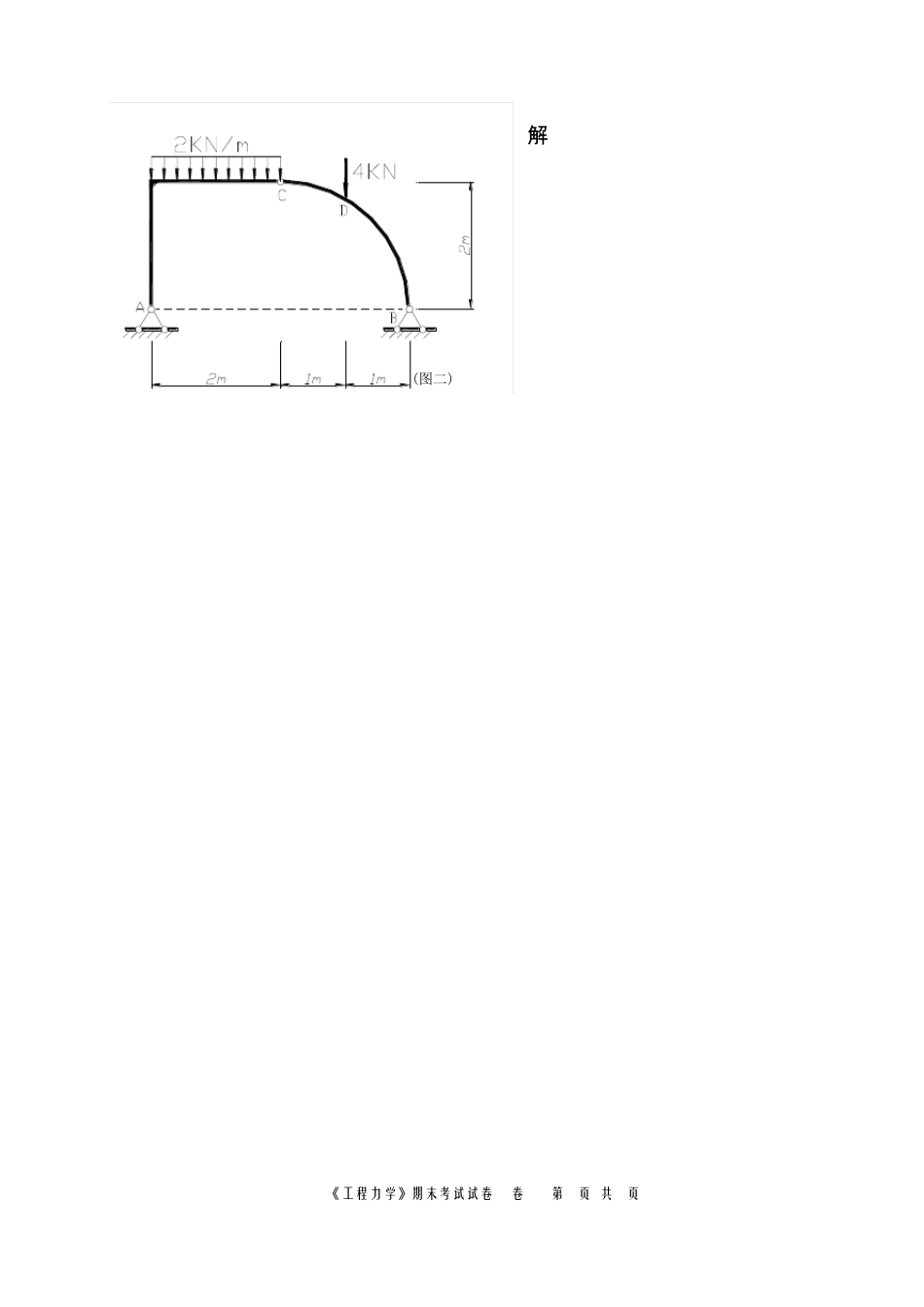

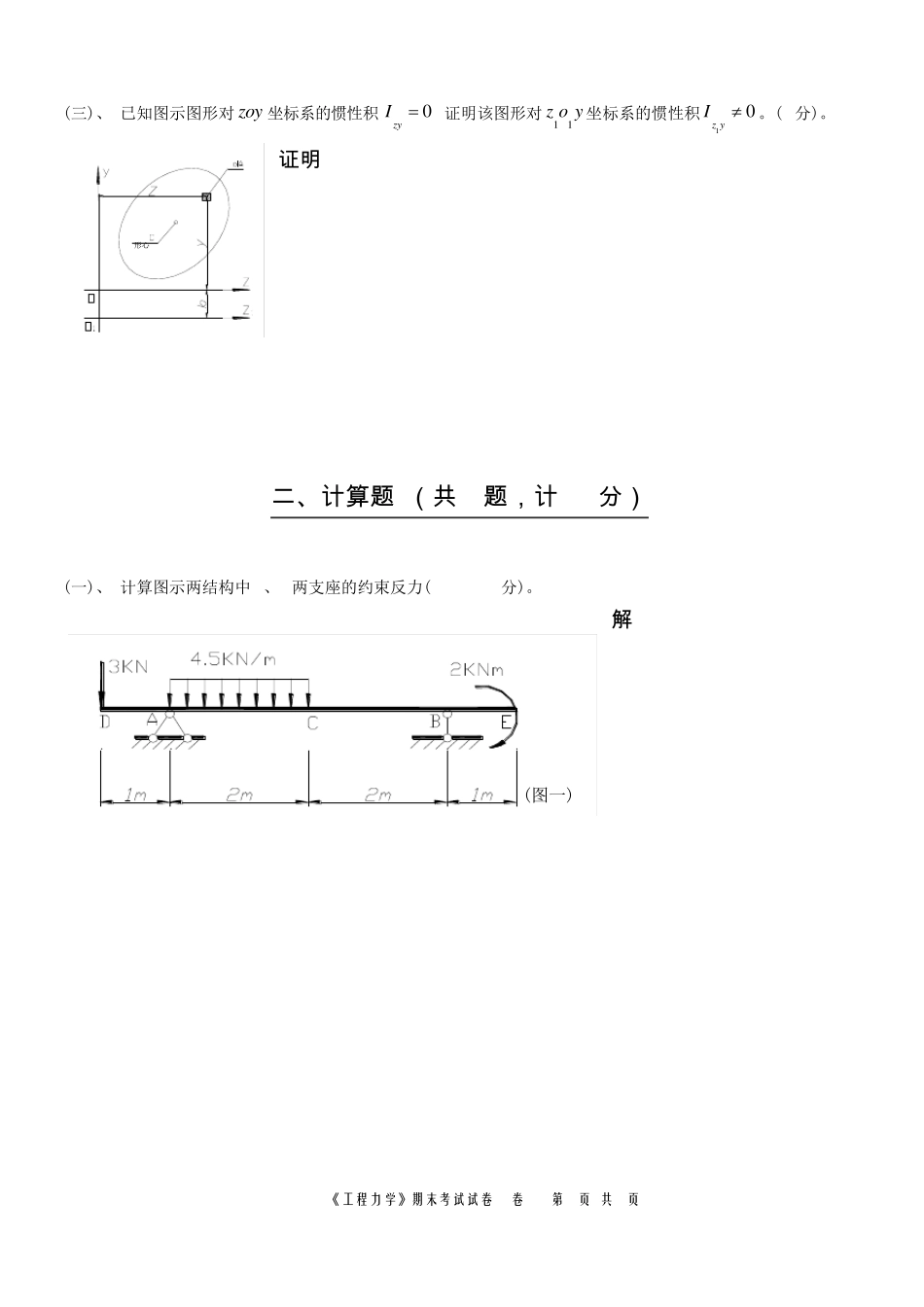

《工程力学》期末考试试卷 年级 2005 专业 机械设计制造及其制动化 班级 学号 姓名 注: 1、共120分钟,总分100分。 2、此试卷适用专业:机械设计制造及其自动化本科专业 试题 题号 概念题 （ 3 题） 计算题（5 题） 卷面 总分 阅卷人 签 字 (一 ) (二 ) (三 ) (四 ) (五 ) 试题 得分 一 、概念题 （共 3题，计 25分） (一)、绘制图示体系中指定构件的受力图,要求确定全部约束反力的方位和指向(5×2=10分)。 (二)、 确定图示桁架中的零杆(在图中直接标出)(5×2=10分)。 (图一)(图二) 《工程力学》期末考试试卷(A卷) 第 1页 共 6页 (图一) (图二) (三)、 已知图示图形对 zoy 坐标系的惯性积0zyI,证明该图形对yoz11坐标系的惯性积01yzI。(5分)。 证 明 : 二 、计算题 （共 5题，计 75分） (一)、 计算图示两结构中 A、B两支座的约束反力(10+15=25分)。 解: 《工程力学》期末考试试卷(A卷) 第 2页 共 6页 形心 (图一) 解: 《工程力学》期末考试试卷(A卷) 第 3页 共 6页 (图二) (二)、计算图示桁架打“×”杆件的内力并指明其拉压性(15分)。 解: (三)、计算图示图形对其形心轴 Z的惯性矩(15分)。 解: 半圆弧 《工程力学》期末考试试卷(A卷) 第 4页 共 6页 (四)、图示半径mR1且具有圆弧的物体以匀速smv/2向右滑动,从而使与其于 A点接触的长为m3的杆 OA绕 O轴转动,求图示位置时杆 OA转动的角速度ω =?(10分)。 解: 14圆弧 《工程力学》期末考试试卷(A卷) 第 5页 共 6页 (五) 、已知图示椭圆规的mOCACBC1,且 A滑块的速度smvA/2,求图示位置时曲柄 OC转动的角速度ω =?(10分)。 解: 《工程力学》期末考试试卷(A卷) 第 6页 共 6页 ω =? 2006— 2007 学年第一学期 信息工程学院机电系《工程力学》期末考试试卷 (B 卷) 年级 2005 专业 机械设计制造及其制动化 班级 学号 姓名 注: 1、共120分钟,总分100分。 2、此试卷适用专业:机械设计制造及其自动化本科专业 试题 题号 概念题 （ 3 题） 计算题（5 题） 卷面 总分 阅卷人 签 字 (一 ) (二 ) (三 ) (四 ) (五 ) 试题 得分 一 、概念题 （共 3题，计 25分） (一)、绘制图示体系中指定构件的受力图,要求确定全部约束反力的方位和指向(5×2=10分)。 (图一) (图二) (二)、 确定图示桁架中的零杆(在图中直接标出)(5×2=...
