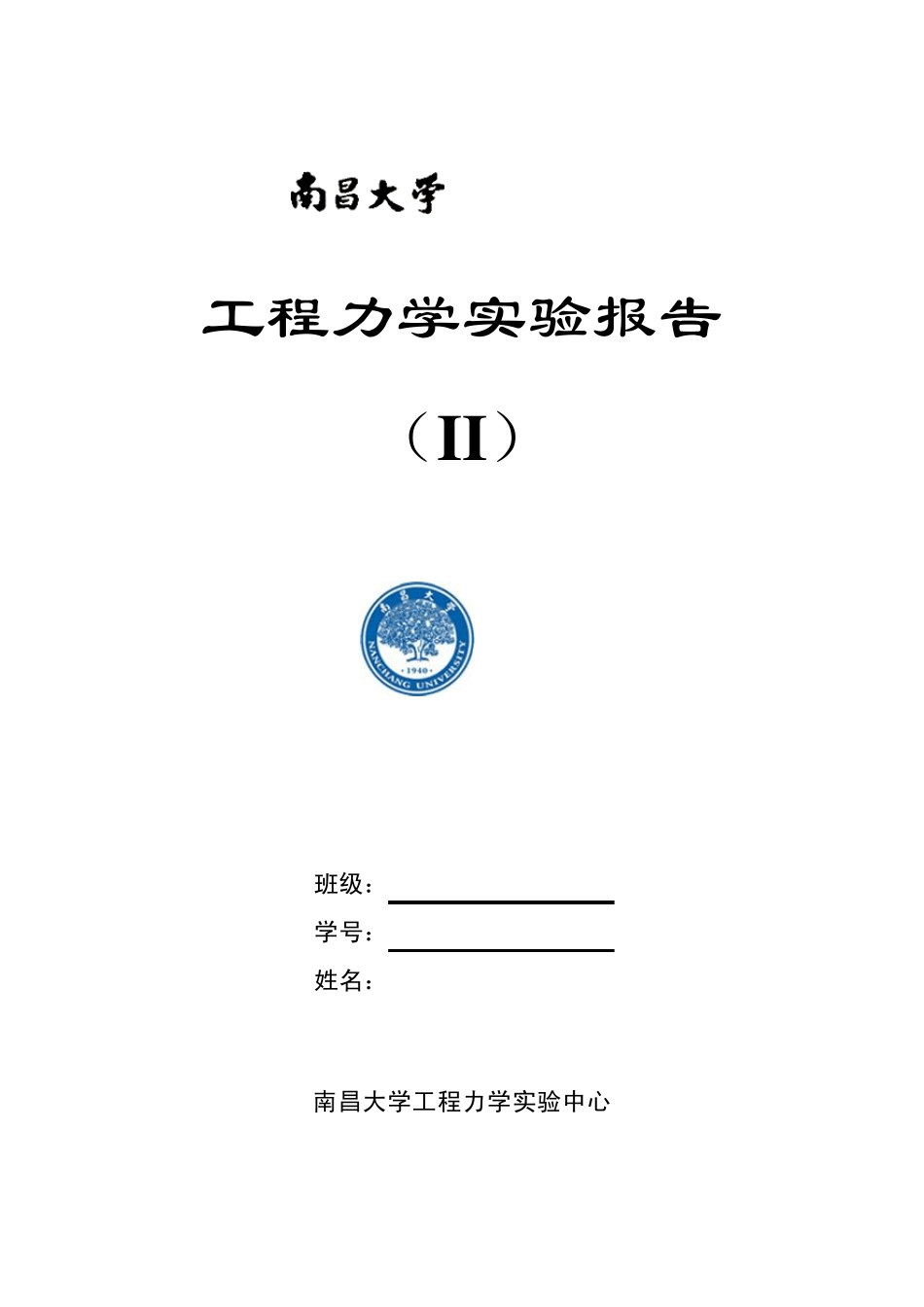

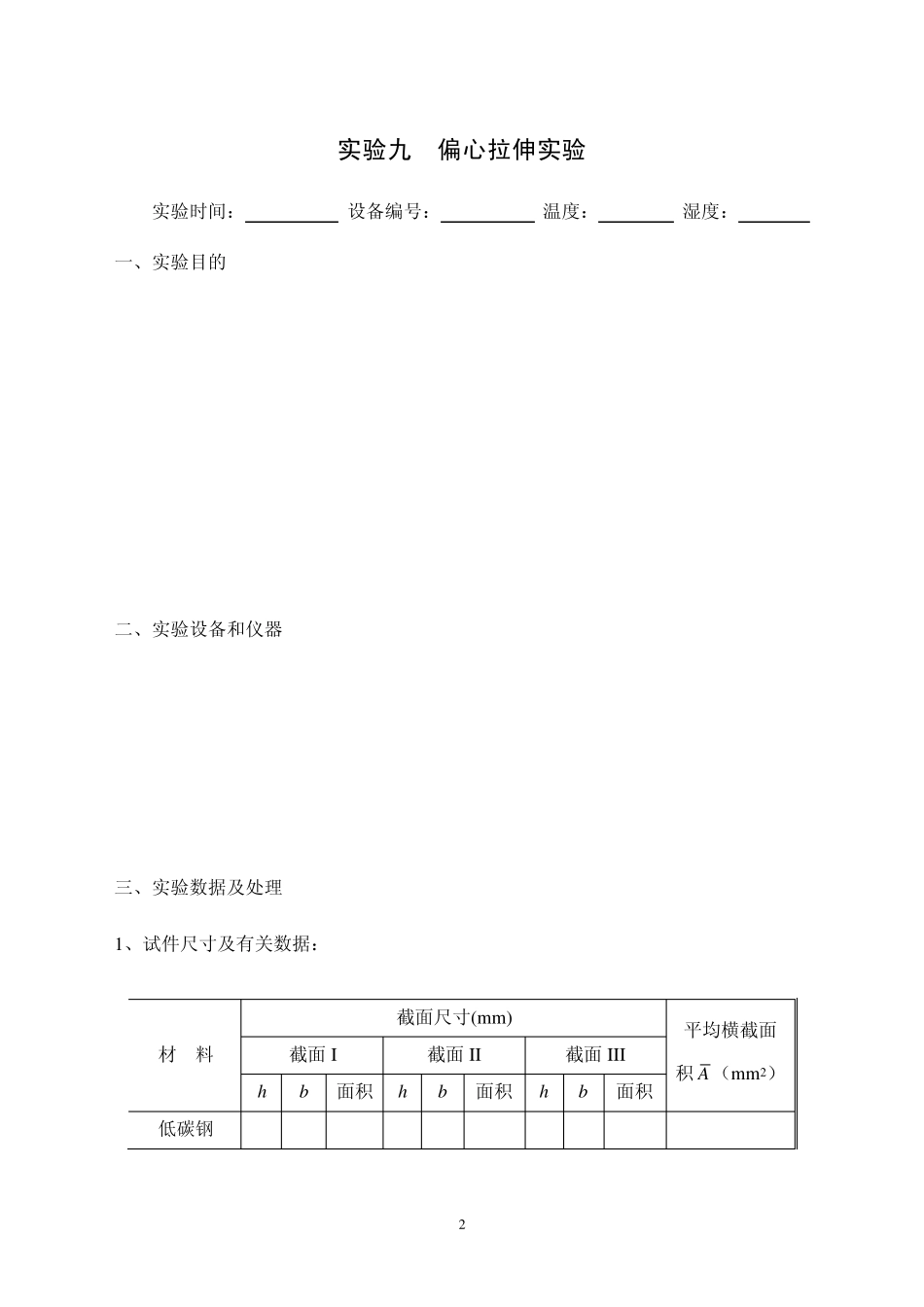

工程力学实验报告 （II） 班级： 学号： 姓名： 南昌大学工程力学实验中心 1 目 录 实验九 偏心拉伸实验 2 实验十 偏心压缩实验 6 实验十一 组合结构应力测试实验 1 0 实验十二 金属轴件的高低周拉、扭疲劳演示实验 1 9 实验十三 冲击实验 2 1 实验十四 压杆稳定实验 2 3 实验十五 组合压杆的稳定性分析实验 2 7 实验十六 光弹性实验 3 3 实验十七 单转子动力学实验 3 6 实验十八 单自由度系统固有频率和阻尼比实验 4 0 2 实验九 偏心拉伸实验 实验时间： 设备编号： 温度： 湿度： 一、实验目的 二、实验设备和仪器 三、实验数据及处理 1、试件尺寸及有关数据： 材 料 截面尺寸(m m ) 平均横截面积 A （m m 2） 截面 I 截面 II 截面 III h b 面积 h b 面积 h b 面积 低碳钢 3 2、载荷及应变： 载荷 F (kN) 总应变ε1 总应变ε2 应变εN 应变εM F 0 = F 1 = F 2 = F 3 = F 4 = ∆F = 1= 2= N= M= 3、弹性模量计算： 4、偏心距计算： 5、正应力实验值计算： 4 6 、正应力理论值计算（应用叠加原理）： 7 、误差分析： 5 实验九 偏心拉伸实验原始试验数据记录 实验指导教师： 2 0 0 年 月 日 6 实验十 偏心压缩实验 实验时间： 设备编号： 温度： 湿度： 一、实验目的 二、实验设备和仪器 三、实验数据及处理 1、试件尺寸及有关数据 截面尺寸(m m ) 截面 I B1= b1= H1= h1= 截面 II B2= b2= H2= h2= 截面 III B3= b3= H3= H3= 平 均 ∆B= ∆b= ∆H= ∆h= 7 2、载荷及应变 载荷 F (kN) 总应变ε1 总应变ε2 应变εN 应变εM F 0 = F 1 = F 2 = F 3 = F 4 = ∆F = 1= 2= N= M= 3、弹性模量计算： 4、偏心距计算： 5、正应力实验值计算： 8 6 、正应力理论值计算（应用叠加原理）： 7 、误差分析： 9 实验十 偏心压缩实验原始试验数据记录 实验指导教师： 2 0 0 年 月 日 10 实验十一 组合结构应力测试实验 实验时间： 设备编号： 温度： 湿度： 一、实验目的 二、实验设备和仪器 三、实验数据及处理 1、试件尺寸及有关数据记录： 直 径 D = mm 截面惯性矩 Iz = m4 杆 长 杆 号 长度（mm） 拉压弹性模量 E= MPa 1,2,3,4 应变片电阻值 R= Ω 5,6 电...
