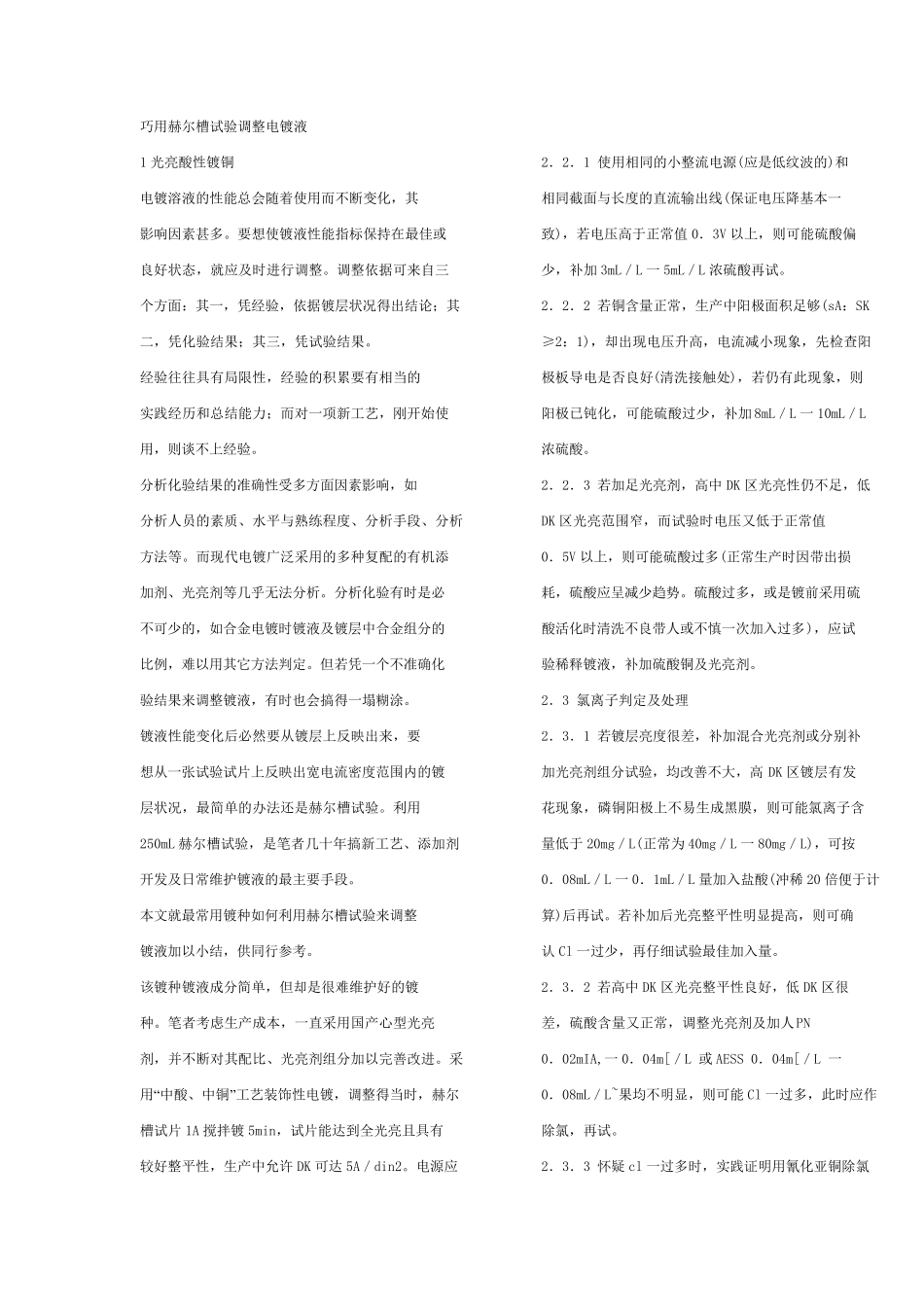

巧 用 赫 尔 槽 试 验 调 整 电 镀 液 1 光 亮 酸 性 镀 铜 2． 2． 1 使 用 相 同 的 小 整 流 电 源 (应 是 低 纹 波 的 )和 电 镀 溶 液 的 性 能 总 会 随 着 使 用 而 不 断 变 化 ， 其 相 同 截 面 与 长 度 的 直 流 输 出 线 (保 证 电 压 降 基 本 一 影 响 因 素 甚 多 。 要 想 使 镀 液 性 能 指 标 保 持 在 最 佳 或 致 )， 若 电 压 高 于 正 常 值 0． 3V 以 上 ， 则 可 能 硫 酸 偏 良 好 状 态 ， 就 应 及 时 进 行 调 整 。 调 整 依 据 可 来 自 三 少 ， 补 加 3mL／ L 一 5mL／ L 浓 硫 酸 再 试 。 个 方 面 ： 其 一 ， 凭 经 验 ， 依 据 镀 层 状 况 得 出 结 论 ； 其 2． 2． 2 若 铜 含 量 正 常 ， 生 产 中 阳 极 面 积 足够(sA： SK 二， 凭 化 验 结 果； 其 三 ， 凭 试 验 结 果。 ≥2： 1)， 却出 现电 压 升高 ， 电 流 减小 现象， 先检查阳 经 验 往往具有局限性 ， 经 验 的 积 累要 有相 当的 极 板导电 是 否良 好 (清洗接触处)， 若 仍有此现象， 则 实践经 历 和 总 结 能 力 ； 而 对 一 项 新 工 艺 ， 刚 开 始 使 阳 极 已 钝 化 ， 可 能 硫 酸 过 少 ， 补 加 8mL／ L 一 10mL／ L 用 ， 则 谈 不 上 经 验 。 浓 硫 酸 。 分 析 化 验 结 果的 准 确 性 受 多 方 面 因 素 影 响 ， 如 2． 2． 3 若 加 足光 亮 剂 ， 高 中 DK 区 光 亮 性 仍不 足， 低 分 析 人 员 的 素 质 、 水 平 与 熟 练 程 度 、 分 析 手 段 、 分 析 DK 区 光 亮 范 围 窄 ， 而 试 验 时 电 压 又 低 于 正 常 值 方 法 等 。 而 现代 电 镀 广 泛 采 用 的 多 种 复 配 的 有机 添 0． 5V 以 上 ， 则 可 能 硫 酸 过 多 (正 常 生 产 时 因 带 出 损 加 剂 、 光 亮 剂 等 几 乎 无 法 分 析 。 分 析 化 验 有时 是 必 耗 ， 硫 酸 应 呈 减少 趋 势 。 硫 酸 过 多 ， 或 是 镀 前 采 用 硫 不 可 少 ...
