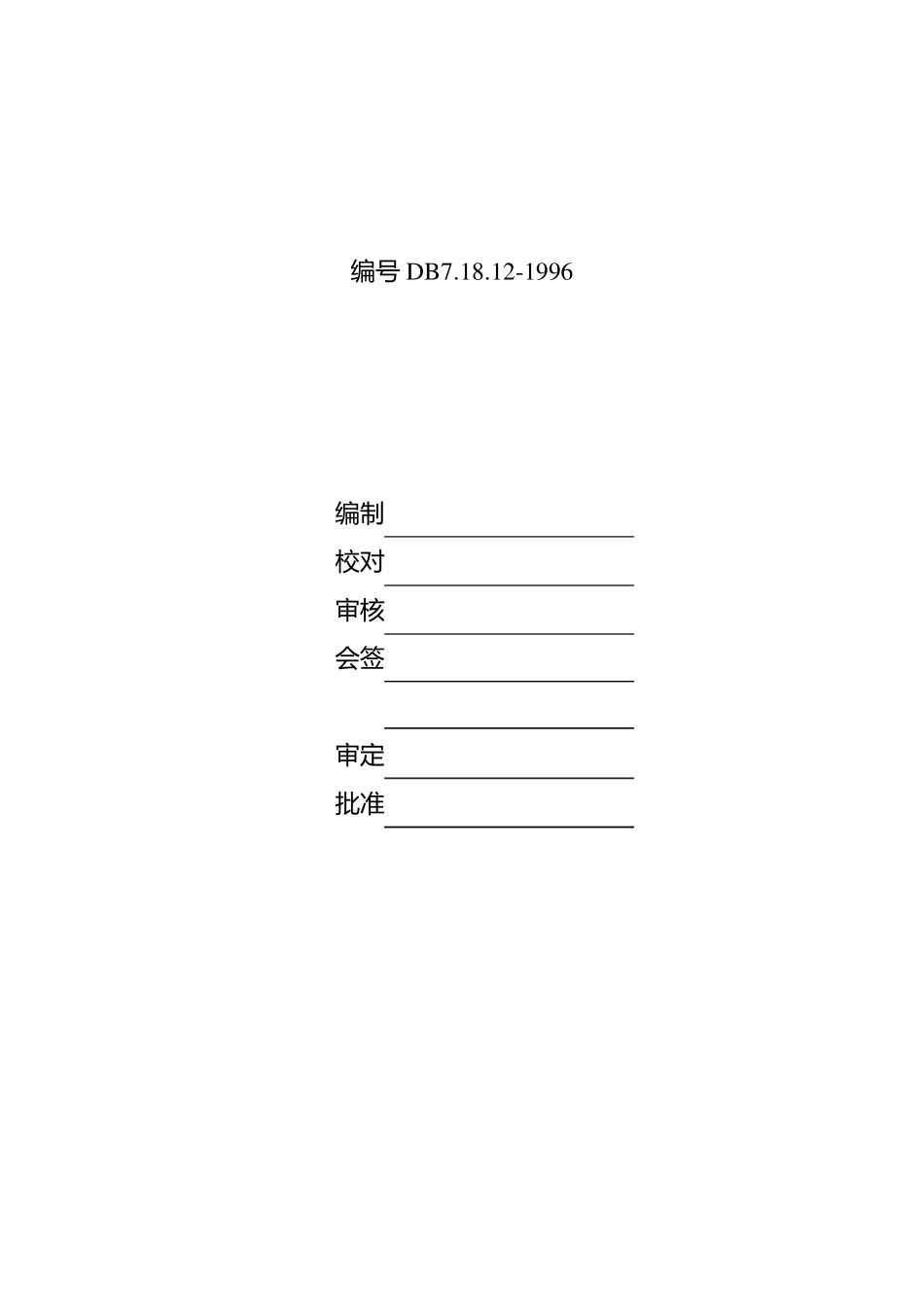

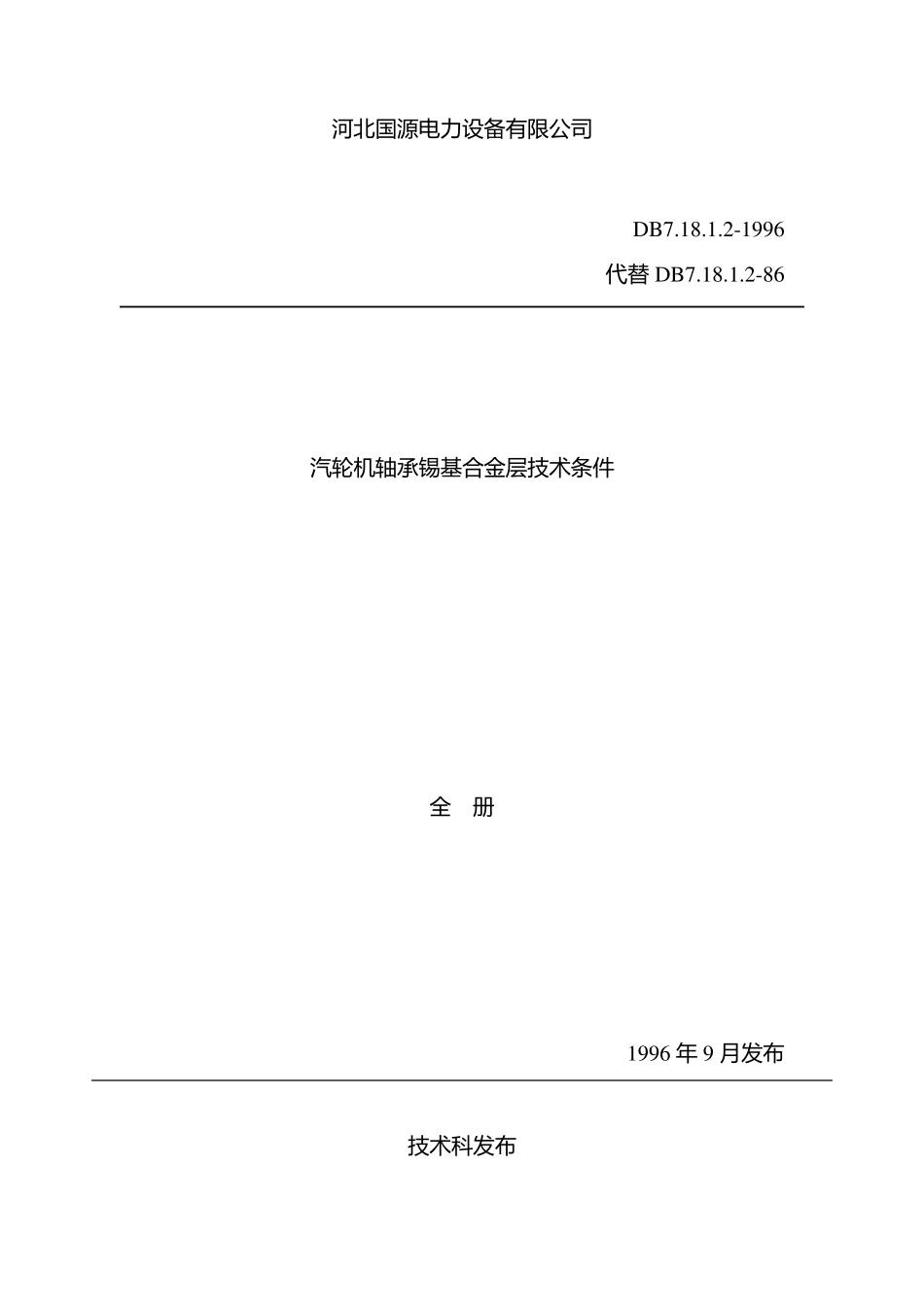

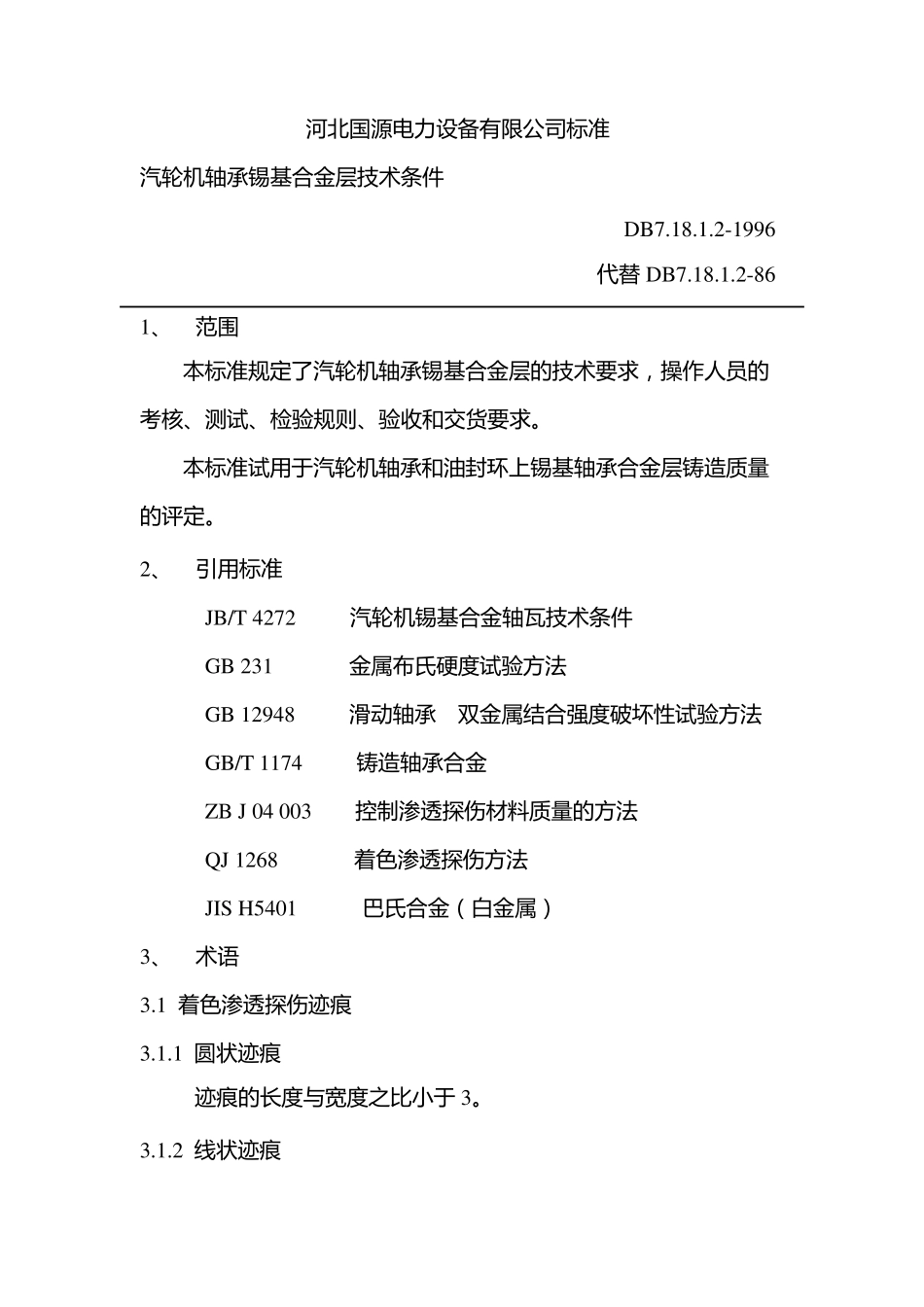

河 北 国 源 电 力 设 备 有 限 公 司 DB7.18.1.2-1996 代替 DB7.18.1.2-86 汽轮机轴承锡基合金层技术条件 全 册 1996 年 9 月发布 技术科发布 编 号 DB7.18.12-1996 编 制 校 对 审 核 会签 审 定 批准 河 北 国 源 电 力 设 备 有 限 公 司 标 准 汽 轮 机 轴 承 锡 基 合 金 层 技 术 条 件 DB7.18.1.2-1996 代 替 DB7.18.1.2-86 1、 范围 本标 准 规定了汽 轮 机 轴 承 锡 基 合 金 层 的技 术 要求，操作人员的考核、测试、检验规则、验收和交货要求。 本标 准 试用于汽 轮 机 轴 承 和油封环上锡 基 轴 承 合 金 层 铸造质量的评定。 2、 引用标 准 JB/T 4272 汽 轮 机 锡 基 合 金 轴 瓦技 术 条 件 GB 231 金 属布氏硬度试验方法 GB 12948 滑动轴 承 双金 属结合 强度破坏性试验方法 GB/T 1174 铸造轴 承 合 金 ZB J 04 003 控制渗透探伤材料质量的方法 QJ 1268 着色渗透探伤方法 JIS H5401 巴氏合 金 （白金 属） 3、 术 语 3.1 着色渗透探伤迹痕 3.1.1 圆状迹痕 迹痕的长度与宽度之比小于 3。 3.1.2 线状迹痕 迹 痕 的 长 度 与 宽 度 之 比 大 于 或 等 于 3。 3.1.3 单 个 迹 痕 除 孤 立 的 一 个 迹 痕 外 ， 凡 两 个 相 邻 的 迹 痕 ， 其 边 缘 的 间 距 小 于或 等 于 2m m 时 ， 这 两 个 迹 痕 的 外 包 络 线 亦 构 成 单 个 迹 痕 。 4、 技术要求 4.1 化学成 分和硬度 铸造锡基合金的 化学成 分和硬度 要求如表 1 规定。 注：1、凡 超出表 1 规定时 ， 应按与 需方的 协定执行。 2、对于 其 他铸造轴承合金材料的 化学成 分和硬度 要求按与需方的 协定执行。 4.2 浇注质量 4.2.1 浇注层以及浇注层与 衬背结合处， 受检查部位的 表面粗糙度 应达到 。 4.2.1.1 目测检查要求（可采用放大 镜辅助观察） 4.2.1.1.1 表面不允许有裂纹、冷隔。 4.2.1.1.2 下列缺陷允许存在： a) 直径小 于 0.5m m ， 深度 小 于 0.5m m b) 直径小 于 1.0m m , 深度 小 于 缺陷处锡基合金层厚度 的 1/3，而且不超过 1m m ， 每 200cm 面积内不可超过 1 个 。 若同一 表面出现两个 缺陷时 ， 其 中心距 应大 于 1...
