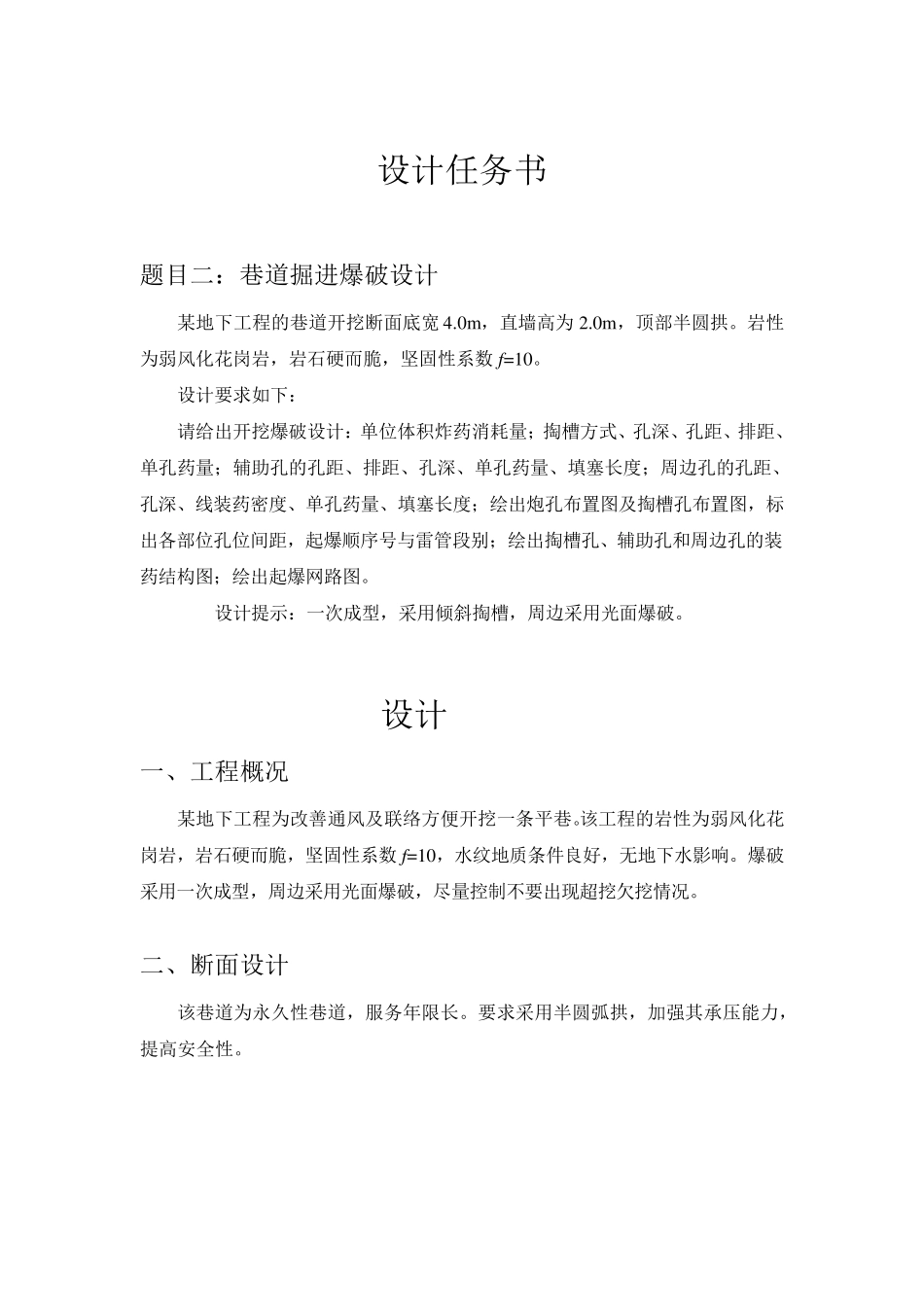

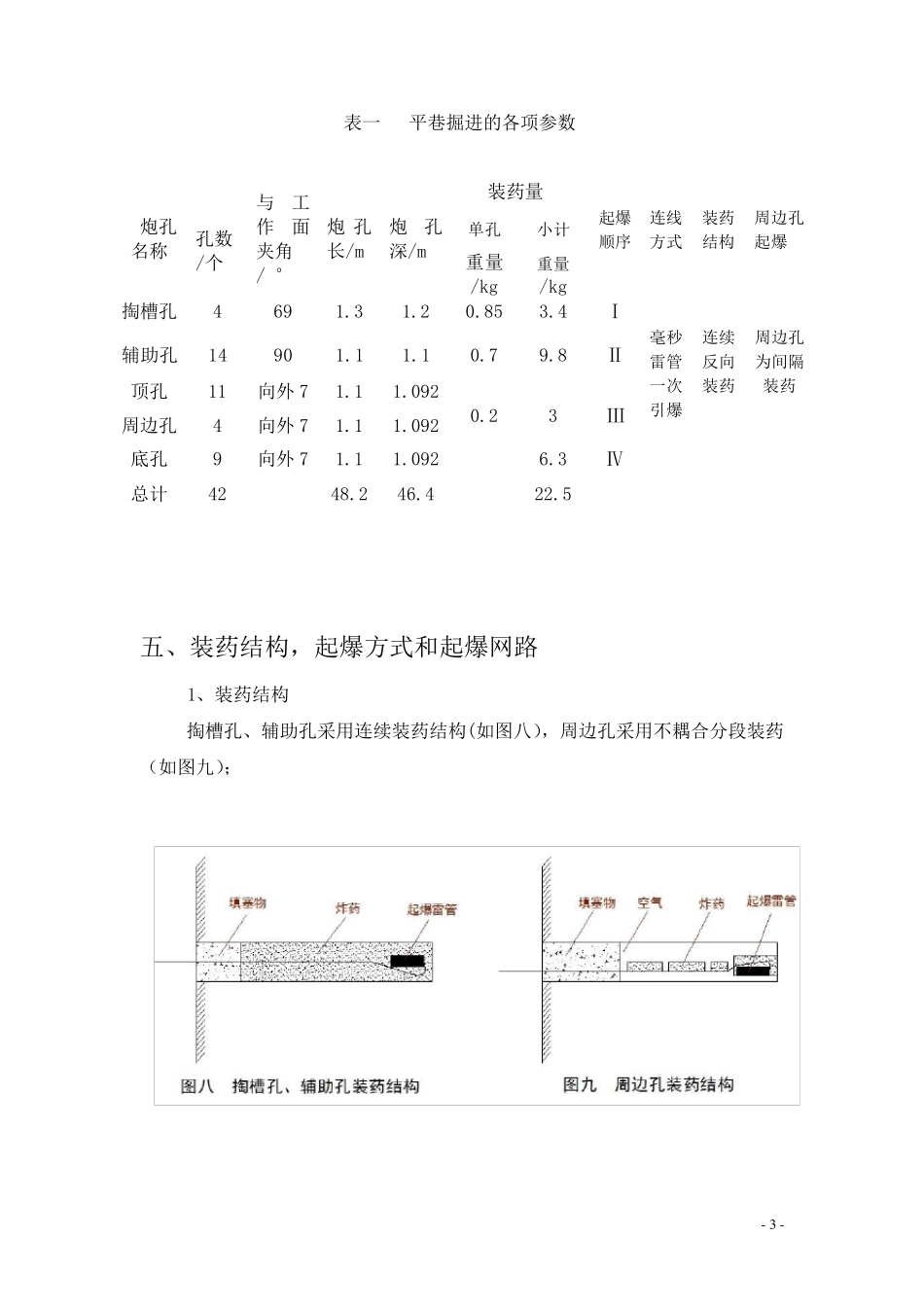

设计任务书 题目二：巷道掘进爆破设计 某地下工程的巷道开挖断面底宽4.0m ，直墙高为2.0m ，顶部半圆拱。岩性为弱风化花岗岩，岩石硬而脆，坚固性系数f=10。 设计要求如下： 请给出开挖爆破设计：单位体积炸药消耗量；掏槽方式、孔深、孔距、排距、单孔药量；辅助孔的孔距、排距、孔深、单孔药量、填塞长度；周边孔的孔距、孔深、线装药密度、单孔药量、填塞长度；绘出炮孔布置图及掏槽孔布置图，标出各部位孔位间距，起爆顺序号与雷管段别；绘出掏槽孔、辅助孔和周边孔的装药结构图；绘出起爆网路图。 设计提示：一次成型，采用倾斜掏槽，周边采用光面爆破。 设计 一、工程概况 某地下工程为改善通风及联络方便开挖一条平巷。该工程的岩性为弱风化花岗岩，岩石硬而脆，坚固性系数f=10，水纹地质条件良好，无地下水影响。爆破采用一次成型，周边采用光面爆破，尽量控制不要出现超挖欠挖情况。 二、断面设计 该巷道为永久性巷道，服务年限长。要求采用半圆弧拱，加强其承压能力，提高安全性。 - 2 - 三、断面尺寸 根据设计要求: 平巷掘进宽度：B=4000mm 平巷掘进侧墙高度：h1=2000mm 拱高：h2=B/2=4000/2=2000mm 平巷掘进高度：H1=h1＋h2=2000+2000=4000mm 四、 爆破参数 1、炮孔布置 （1）掏槽形式及掏槽孔参数：因为掘进面积较大，为了取得较好的掏槽效果及较大的炮孔利用率，采用锥形掏槽，掏槽孔4 个，因为一次掘进长度较小，且为成本考虑，决定不布置空孔（炮孔布置图如图六，掏槽孔布置如图七）。 （2）掏槽孔参数： 炮孔与工作面夹角=69° 炮孔长度=1.3m 相邻炮孔间距离： 孔口距离：850mm 孔底距离：200mm （3）辅助孔参数：孔间距取650mm （4）顶孔参数：孔间距取580mm （5）底孔参数：孔间距取500mm （6）周边孔参数：孔间距取600mm 2、掘进断面面积 由巷道断面尺寸可知:S=B×h1+ 0.5πh22=4×2+0.5×3.14×22=14.28m2 3、炮孔深度：l=1.3sin69°=1.21m 4、总装药量的估算 (1)炸药单耗：q=1.36kg/m3 (2)V =lS=1.21×14.28=17.33m3 (3)Q= qV=1.36×17.33=22.53kg 5、爆破参数的确定 凿岩机钻孔直径为38mm，掏槽孔孔深1.21m。据计算，炮孔数量为42 个，使用2 号岩石炸药，炸药单耗 1.36kg/m3，每循环炸药总消耗量为22.53kg，爆破各项参数见表一。 - 3 - 表一 平巷掘进的各项参数 五、装药结构，起爆方式和起爆网路 1、装药结构 掏槽孔、辅助孔采用连续装药结构(如图八），周边...
