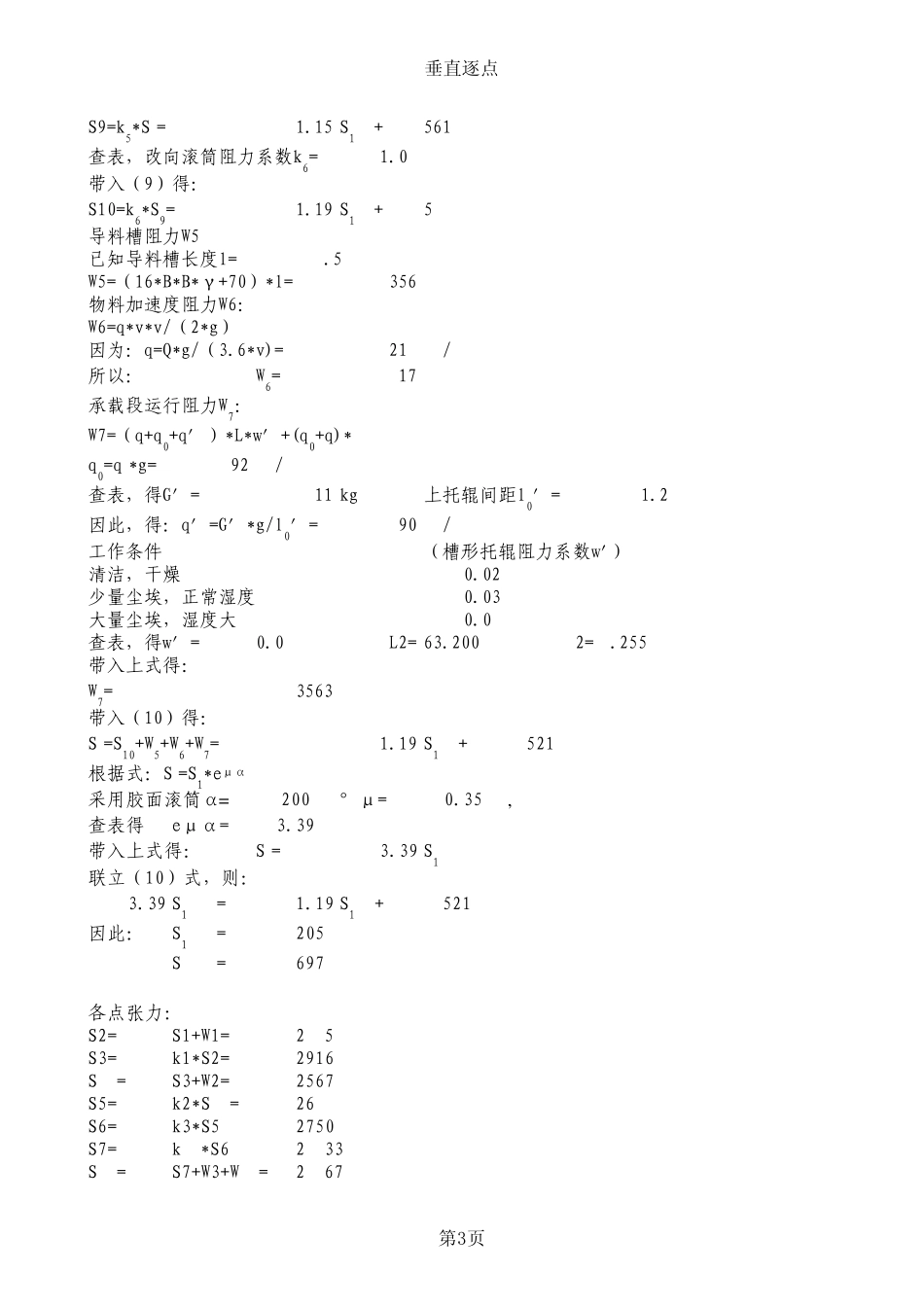

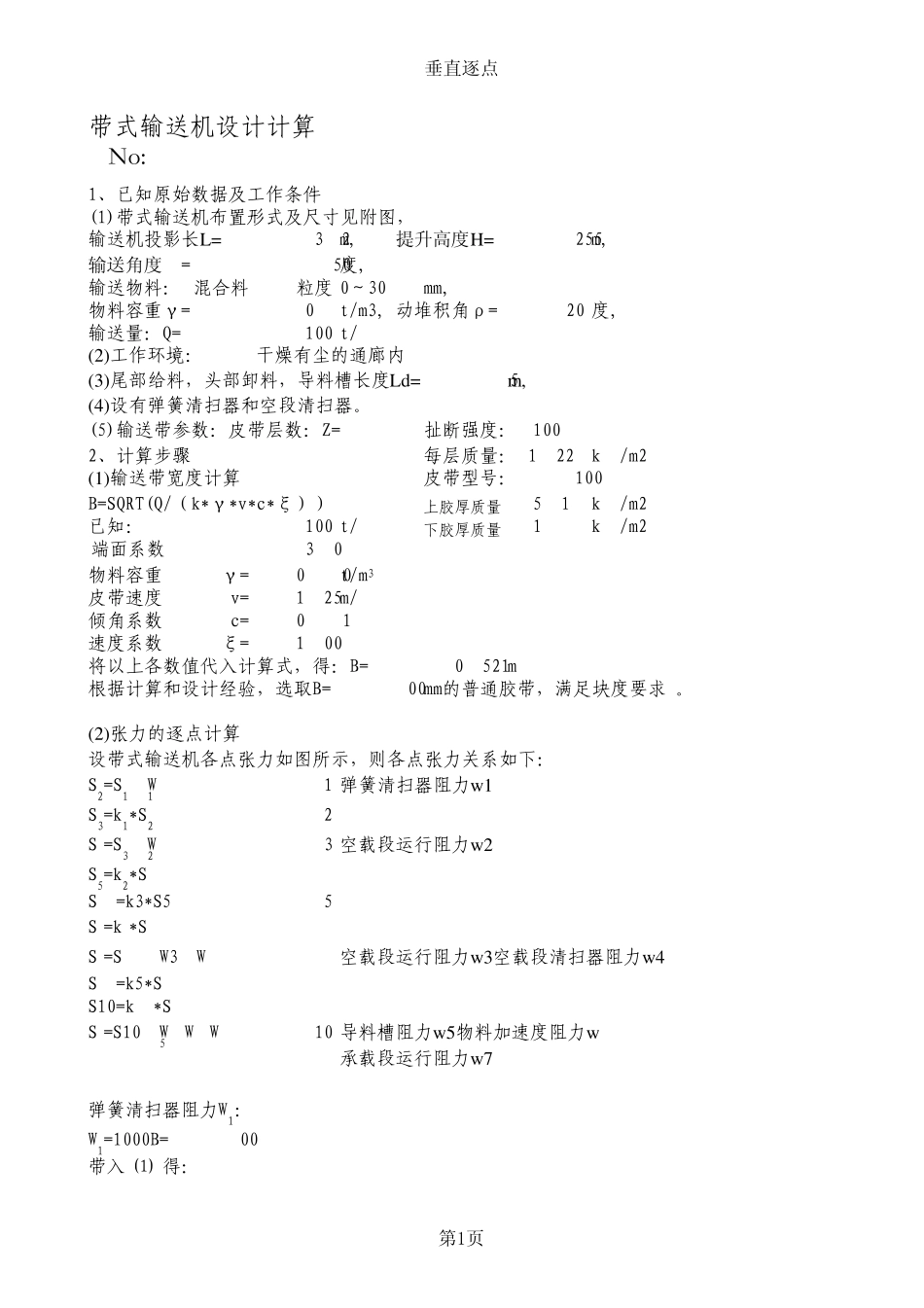

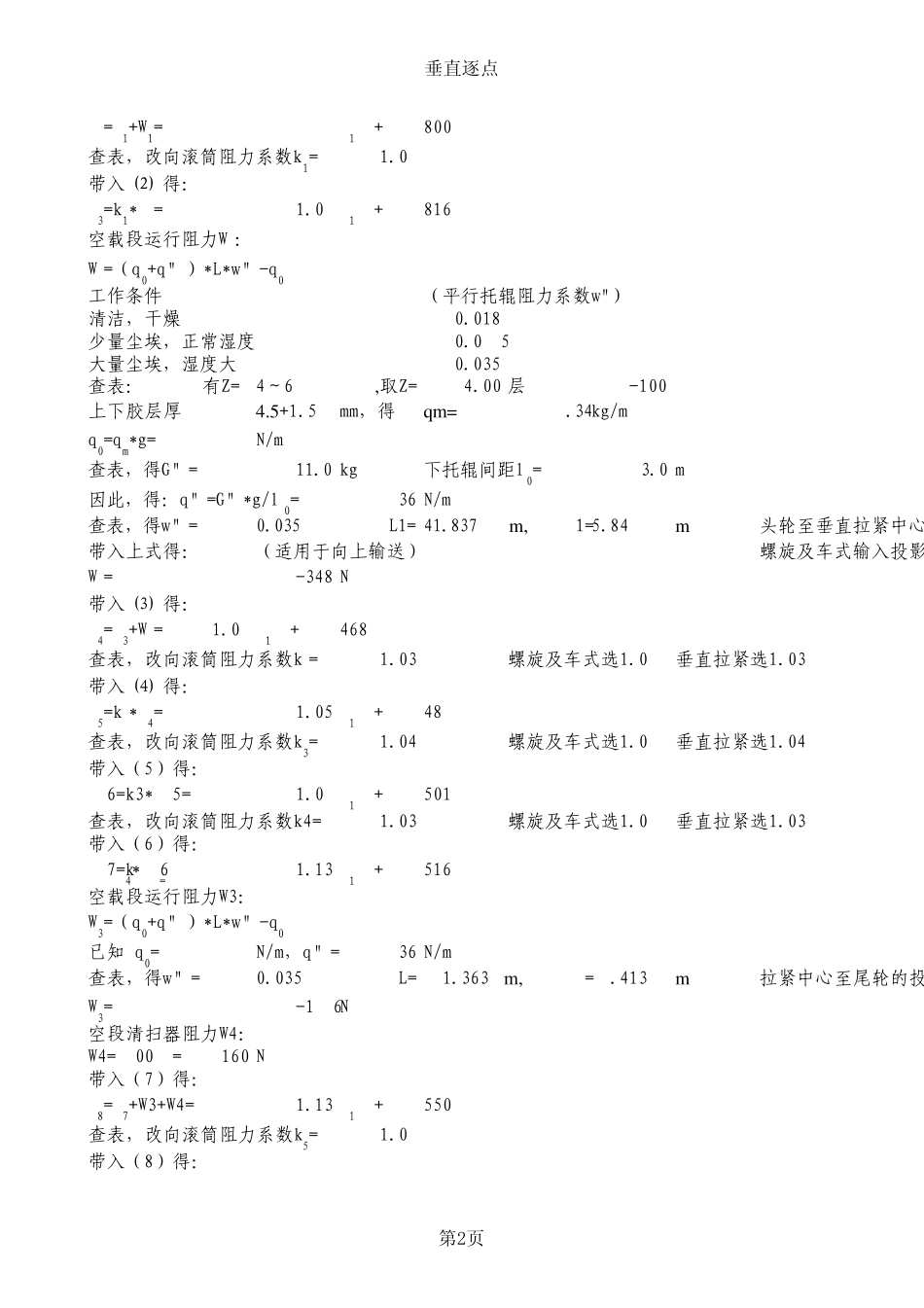

垂直逐点带式输送机设计计算No:项目：1、已知原始数据及工作条件(1)带式输送机布置形式及尺寸见附图，输送机投影长L=63.2m, 提升高度H=8.255m,输送角度a=7.50度,输送物料：混合料粒度0～30mm,物料容重γ=0.9t/m3, 动堆积角ρ=20 度,输送量：Q=100 t/h(2)工作环境：干燥有尘的通廊内(3)尾部给料，头部卸料，导料槽长度Ld=4.5m,(4)设有弹簧清扫器和空段清扫器。(5)输送带参数：皮带层数：Z=4扯断强度：1002、计算步骤每层质量：1.22kg/m2(1)输送带宽度计算皮带型号：EP-100B=SQRT(Q/（k*γ*v*c*ξ）） 上胶厚质量5.1kg/m2已知：Q=100 t/h下胶厚质量1.7 kg/m2端面系数 k=360物料容重 γ=0.90t/m3皮带速度 v=1.25m/s倾角系数 c=0.91速度系数 ξ=1.00将以上各数值代入计算式，得：B=0.521m根据计算和设计经验，选取B=800mm的普通胶带，满足块度要求 。(2)张力的逐点计算设带式输送机各点张力如图所示，则各点张力关系如下：S2=S1+W11 弹簧清扫器阻力w1S3=k1*S22S4=S3+W23 空载段运行阻力w2S5=k2*S44S6=k3*S55S7=k4*S66S8=S7+W3+W47空载段运行阻力w3空载段清扫器阻力w4S9=k5*S88S10=k6*S99Sn=S10+W5+W6+W710 导料槽阻力w5物料加速度阻力w6承载段运行阻力w7弹簧清扫器阻力W1：W1=1000B=800N带入 ⑴ 得：第1页垂直逐点S2=S1+W1=S1 +800查表，改向滚筒阻力系数k1=1.02带入 ⑵ 得：S3=k1*S2=1.02S1 +816空载段运行阻力W2：W2=（q0+q＂）*L*w＂-q0H工作条件（平行托辊阻力系数w"）清洁，干燥0.018少量尘埃，正常湿度0.025大量尘埃，湿度大0.035查表： 有Z=4～6,取Z=4.00 层EP-100上下胶层厚4.5+1.5mm，得qm=9.34kg/mq0=qm*g=92N/m查表，得G＂=11.0 kg下托辊间距l0=3.0 m因此，得：q＂=G＂*g/l 0=36 N/m查表，得w＂=0.035L1= 41.837m, H1=5.842m头轮至垂直拉紧中心带入上式得：（适用于向上输送）螺旋及车式输入投影W2=-348 N带入 ⑶ 得：S4=S3+W2=1.02S1 +468查表，改向滚筒阻力系数k2=1.03螺旋及车式选1.0垂直拉紧选1.03带入 ⑷ 得：S5=k2*S4=1.05 S1 +482查表，改向滚筒阻力系数k3=1.04螺旋及车式选1.0垂直拉紧选1.04带入（5）得：S6=k3*S5=1.09S1 +501查表，改向滚筒阻力系数k4=1.03螺旋及车式选1.0垂直拉紧选1.03带入（6）得：S7=k4*S6=1.13 S1 +516空载段运行阻力W3：W3=（q0+q＂）*L*w＂-q0H已知 q0=92N/m，q＂=36 N/m查表，得w＂=0.035L= 21.363 m, H=2.413m拉紧中心至尾轮的投W3=-126N 空段清扫器阻力...
