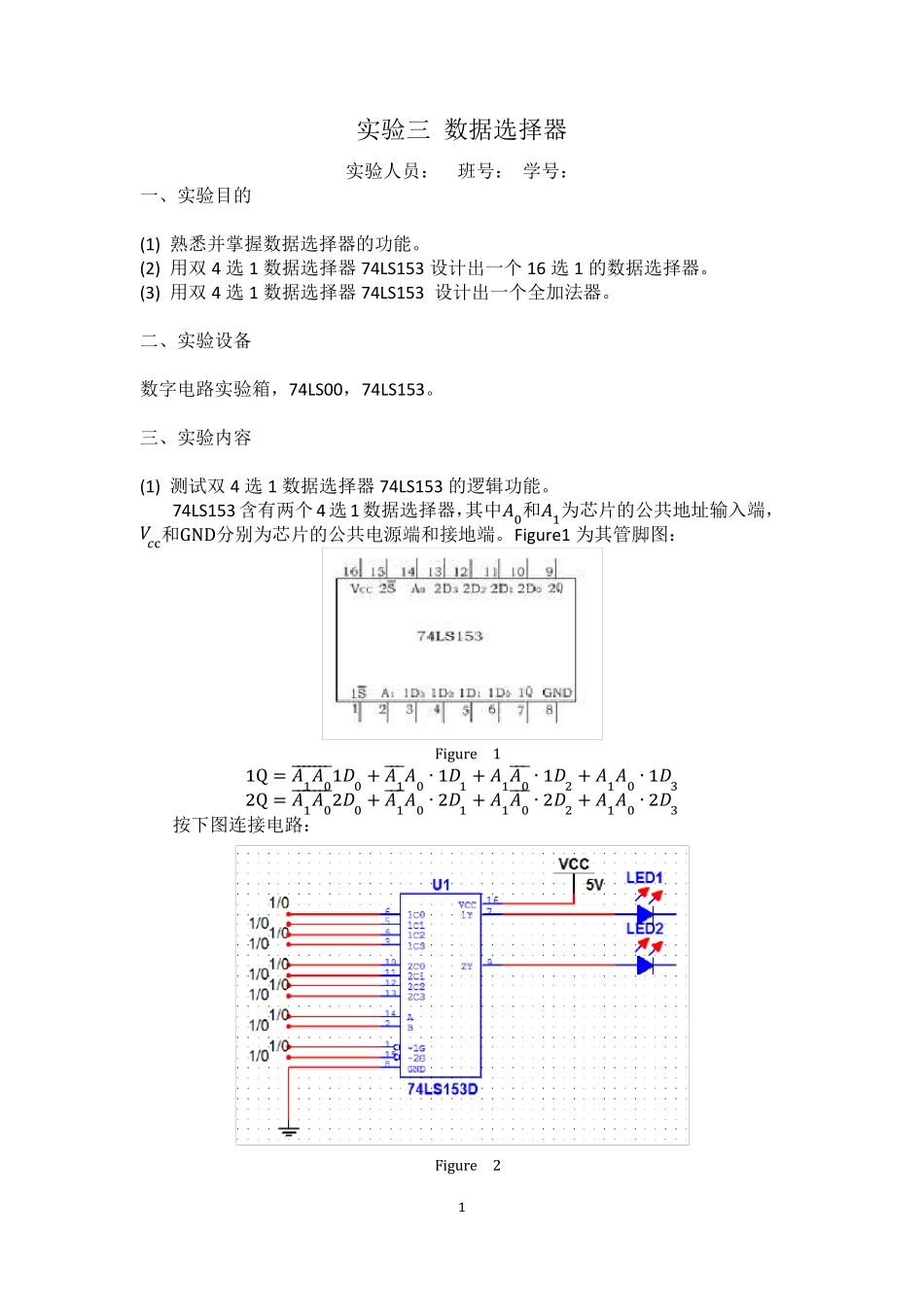

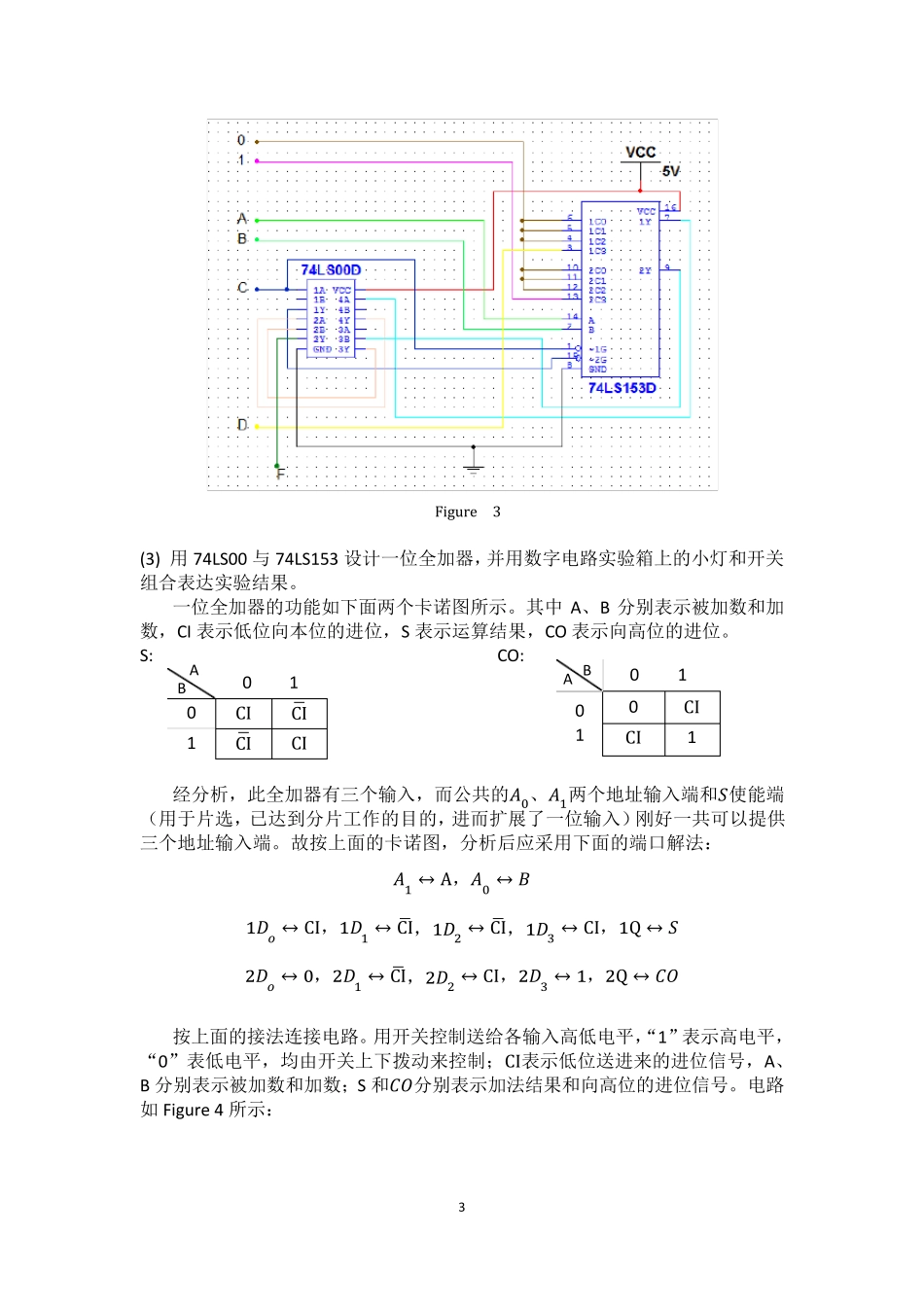

1 实验三 数据选择器 实验人员： 班号： 学号： 一、实验目的 (1) 熟悉并掌握数据选择器的功能。 (2) 用双 4 选1 数据选择器74LS153 设计出一个 16 选1 的数据选择器。 (3) 用双 4 选1 数据选择器74LS153 设计出一个全加法器。 二、实验设备 数字电路实验箱，74LS00，74LS153。 三、实验内容 (1) 测试双 4 选1 数据选择器74LS153 的逻辑功能。 74LS153 含有两个 4 选1 数据选择器，其中ᵃ0和ᵃ1为芯片的公共地址输入端，ᵄᵅc和GND分别为芯片的公共电源端和接地端。Figu re1 为其管脚图： Figure 1 1Q = ᵃ1ᵃ0̅̅̅̅̅̅̅1ᵃ0 + ᵃ1̅̅̅ᵃ0 ∙1ᵃ1 + ᵃ1ᵃ0̅̅̅ ∙1ᵃ2 + ᵃ1ᵃ0 ∙1ᵃ3 2Q = ᵃ1ᵃ0̅̅̅̅̅̅̅2ᵃ0 + ᵃ1̅̅̅ᵃ0 ∙2ᵃ1 + ᵃ1ᵃ0̅̅̅ ∙2ᵃ2 + ᵃ1ᵃ0 ∙2ᵃ3 按下图连接电路： Figure 2 2 (2) 设某一导弹发射控制机构有两名司令员 A、B 和两名操作员 C、D，只有当两名司令员均同意发射导弹攻击目标且有操作员操作，则发射导弹 F。利用所给的实验仪器设计出一个符合上述要求的 16 选 1 数据选择器，并用数字电路实验箱上的小灯和开关组合表达实验结果。 思路： 由于本实验需要有四个地址输入端来选中 16 个数据输入端的地址之中的一个，进而实现选择该数据输入端中的数据的功能，即 16 选 1。而公共的ᵃ0、ᵃ1两个地址输入端和ᵄ使能端（用于片选，已达到分片工作的目的，进而扩展了一位输入）一共可以提供三个地址输入端，故需要采用降维的方法，将一个地址输入隐藏到一个数据输入端ᵃᵆ中。本实验可以降一维，也可以降两位。由于两位比较复杂，本实验选择使用降一维的方式。 做法： 画出如应用题中实现所需功能的卡诺图： 00 01 11 10 00 01 0 0 0 0 0 0 1 0 11 0 0 1 0 10 0 0 1 0 将 D 降到数据输入端中。对应的卡诺图如下： 00 01 11 10 0 1 0 0 D 0 0 0 1 0 按上述卡诺图连接电路，用开关控制送给各输入高低电平。其中，“1”表示高电平，“0”表低电平，均由开关上下拨动来控制； A、B、C、D 分别为题中的两个司令员的同意情况和两个操作员的操作情况； F 为导弹发射情况，将 F 接到小灯上即可。电路如Figu re 3 所示（图中ᵃᵆ即ᵃᵆ，后面的图均为如此）： AB CD C AB 3 Figure 3 (3) 用74LS00 与74LS153 设计一位全加器，并用数字电路实验箱上...
