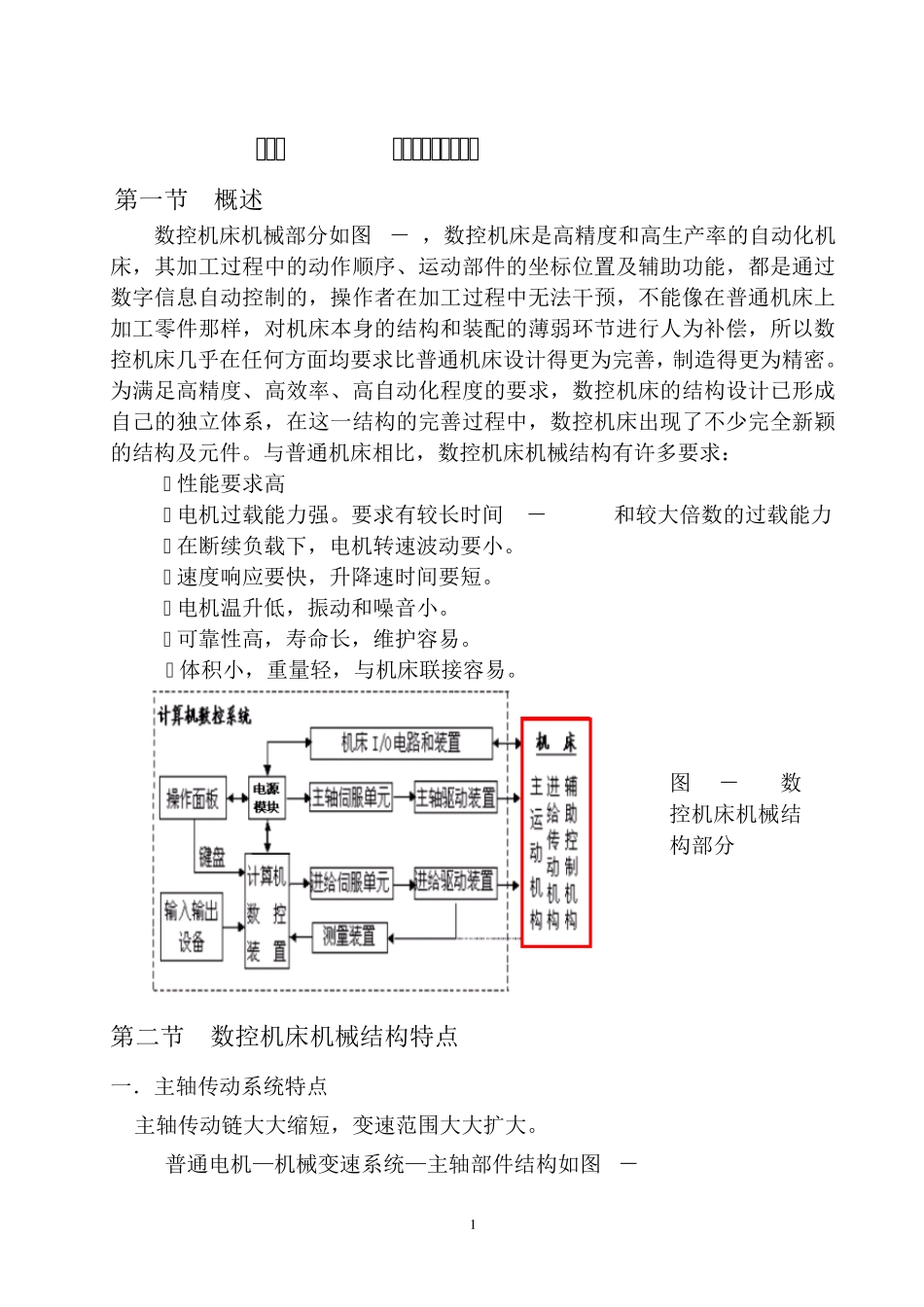

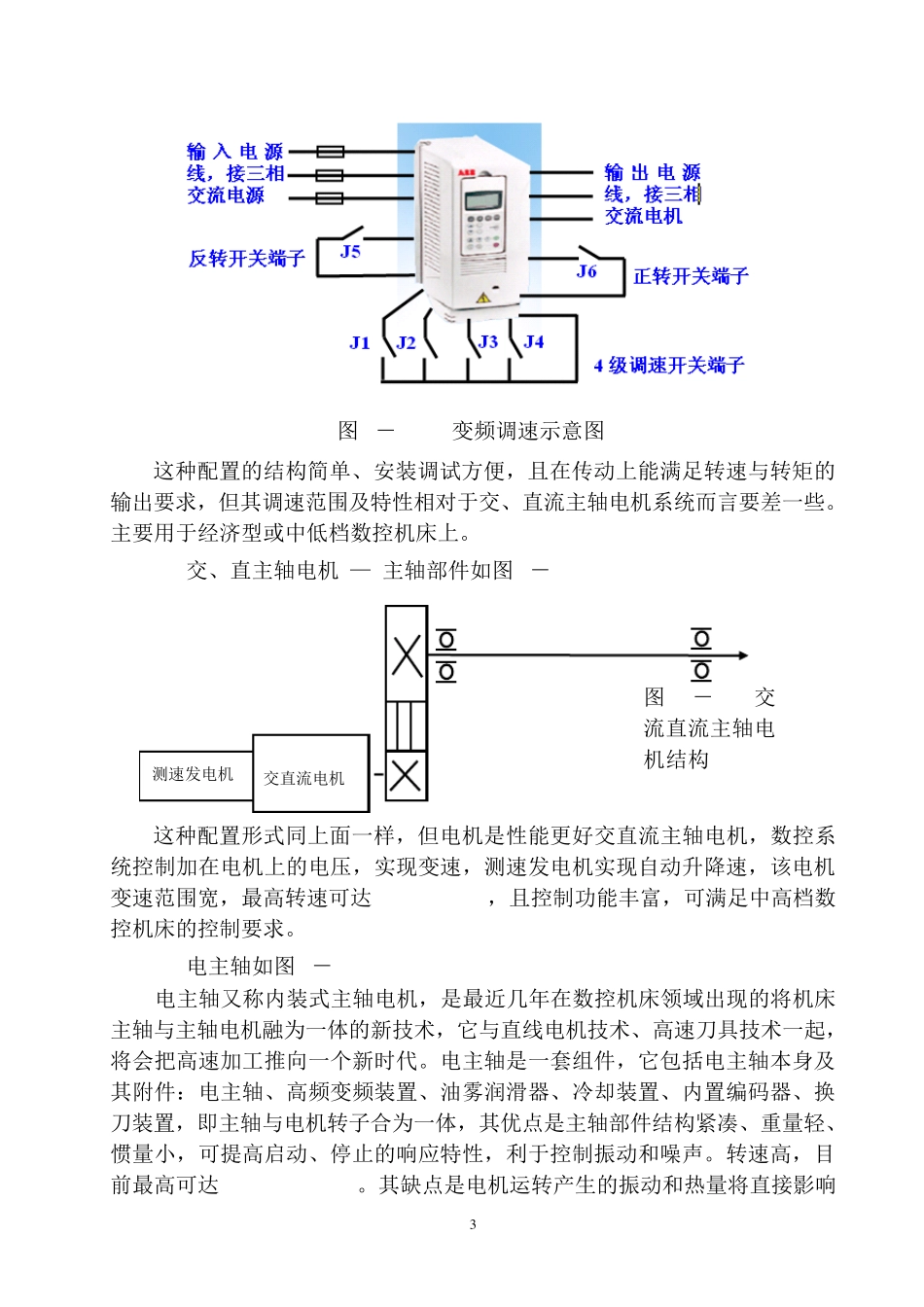

1 第七章 数控机床的机械结构 第一节 概述 数控机床机械部分如图 7－1，数控机床是高精度和高生产率的自动化机床，其加工过程中的动作顺序、运动部件的坐标位置及辅助功能，都是通过数字信息自动控制的，操作者在加工过程中无法干预，不能像在普通机床上加工零件那样，对机床本身的结构和装配的薄弱环节进行人为补偿，所以数控机床几乎在任何方面均要求比普通机床设计得更为完善，制造得更为精密。为满足高精度、高效率、高自动化程度的要求，数控机床的结构设计已形成自己的独立体系，在这一结构的完善过程中，数控机床出现了不少完全新颖的结构及元件。与普通机床相比，数控机床机械结构有许多要求： ● 性能要求高 ● 电机过载能力强。要求有较长时间(1－30min)和较大倍数的过载能力 ● 在断续负载下，电机转速波动要小。 ● 速度响应要快，升降速时间要短。 ● 电机温升低，振动和噪音小。 ● 可靠性高，寿命长，维护容易。 ● 体积小，重量轻，与机床联接容易。 第二节 数控机床机械结构特点 一．主轴传动系统特点 主轴传动链大大缩短，变速范围大大扩大。 1. 普通电机—机械变速系统—主轴部件结构如图 7－2 图 7－1 数控机床机械结构部分 2 能够满足各种切削运动转矩输出的要求，但变速范围不大，由于是有级变速使切削速度的选择受到限制，而且该配置的结构较复杂，所以现在仅有少数经济型数控机床采用该配置，其它已很少采用。 2.变频器—交流电机—1－2机械变速—主轴部件如图 7－3 变频器 图 7－2 传统机床主轴箱结构 图 7－3 A 变频器加机械变速主轴箱结构 3 这种配置的结构简单、安装调试方便，且在传动上能满足转速与转矩的输出要求，但其调速范围及特性相对于交、直流主轴电机系统而言要差一些。 主要用于经济型或中低档数控机床上。 3. 交、直主轴电机 — 主轴部件如图 7－4 这种配置形式同上面一样，但电机是性能更好交直流主轴电机，数控系统控制加在电机上的电压，实现变速，测速发电机实现自动升降速，该电机变速范围宽，最高转速可达 8000 r/min，且控制功能丰富，可满足中高档数控机床的控制要求。 4. 电主轴如图 7－5 电主轴又称内装式主轴电机，是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油...
