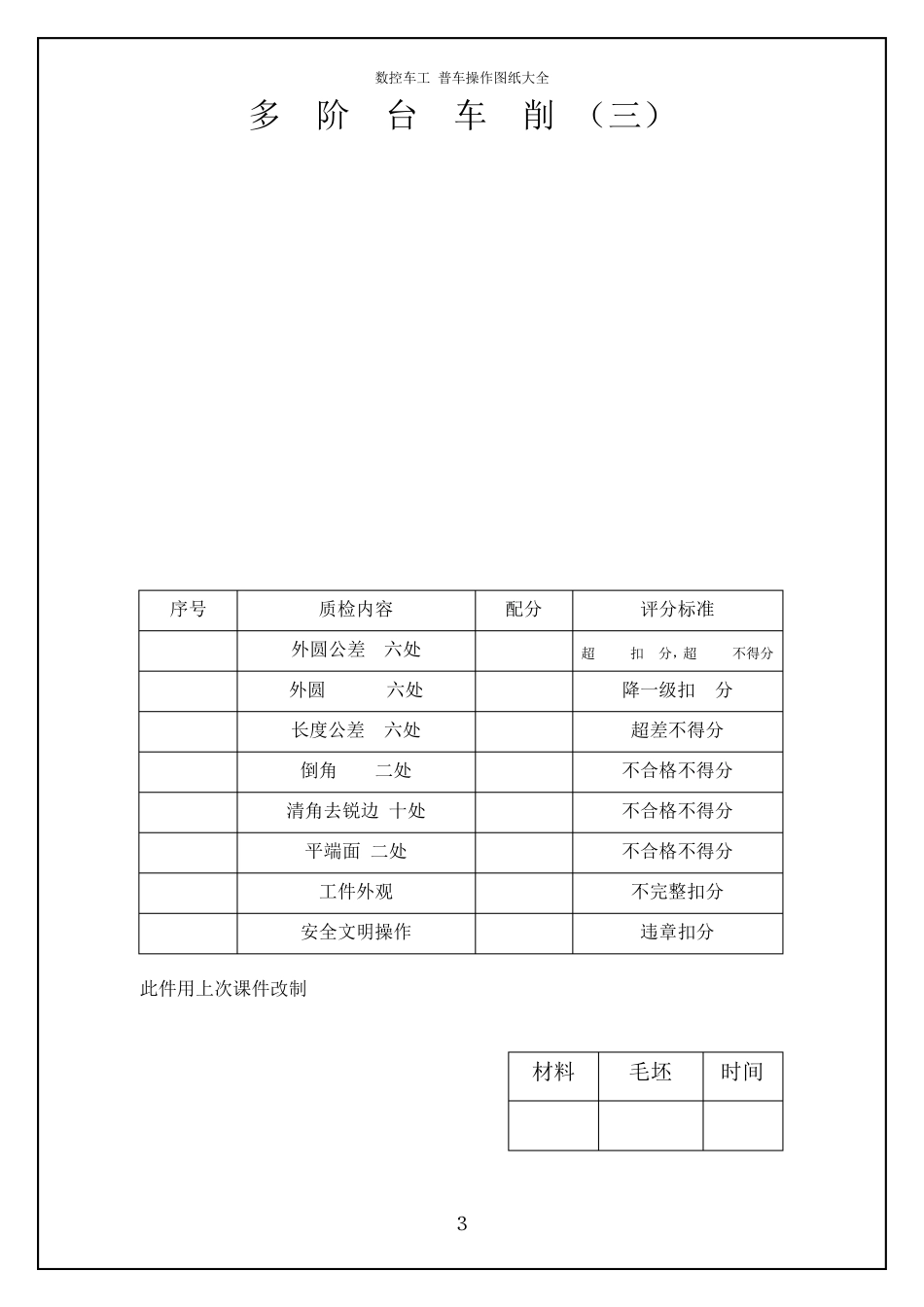

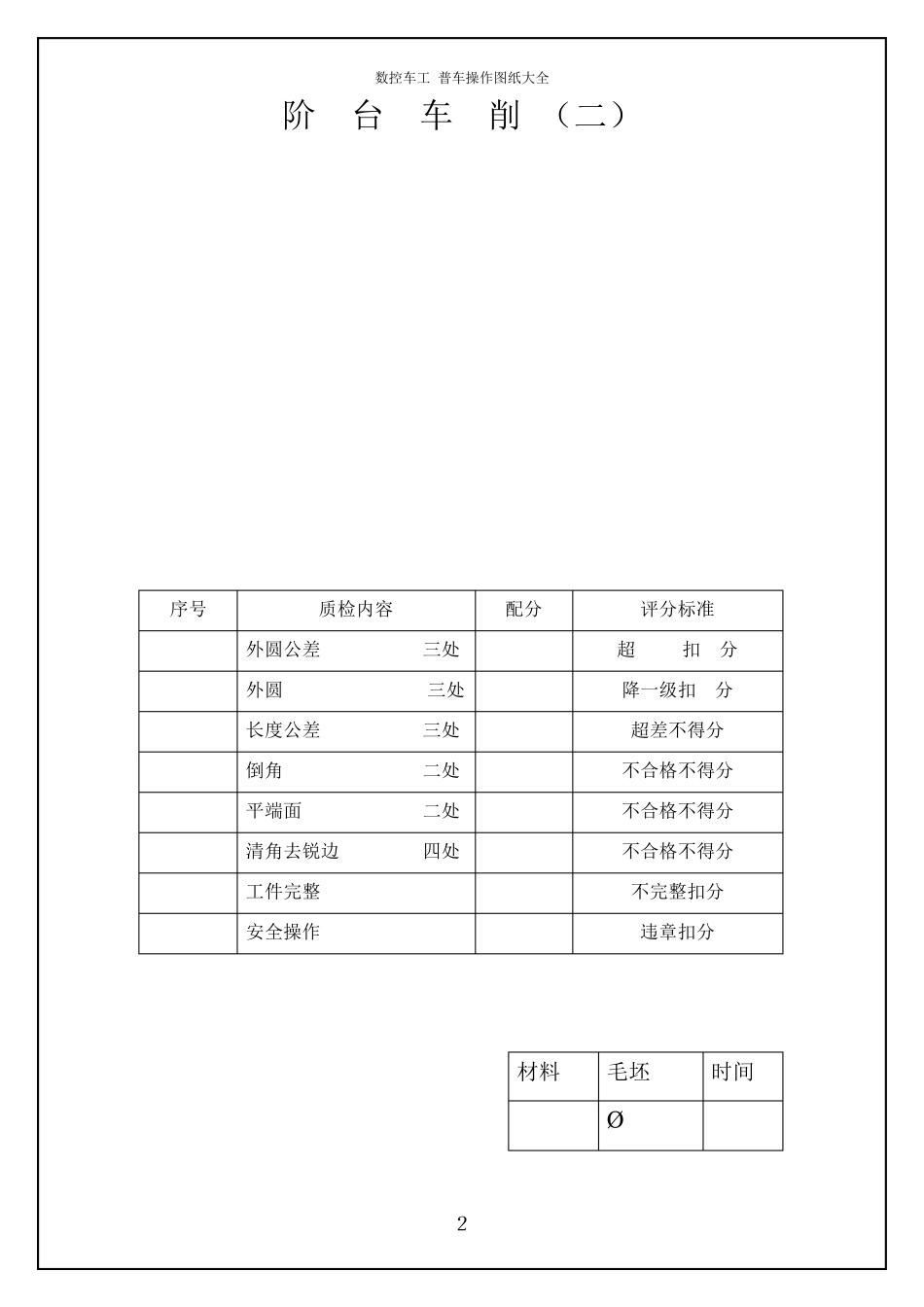

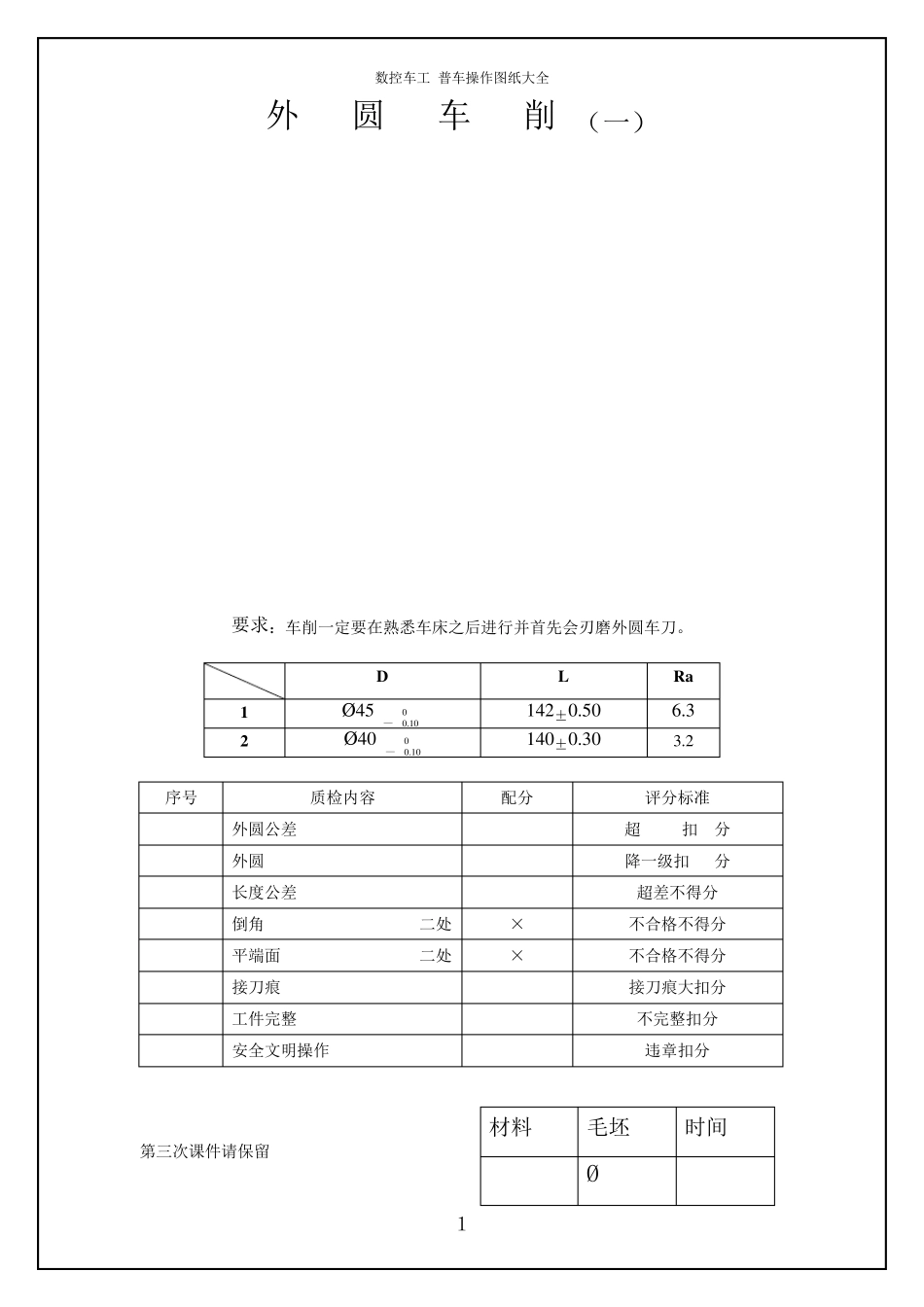

数控车工 普车操作图纸大全 １ 外 圆 车 削 （一） 要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。 D L Ra 1 Ø4 5 — 0 0 .1 0 1 4 2 ±0 .5 0 6 .3 2 Ø4 0 — 0 0 .1 0 1 4 0 ±0 .3 0 3 .2 序号 质检内容 配分 评分标准 1 外圆公差 30 超0.02扣5分 2 外圆RX6.3 20 降一级扣10分 3 长度公差 10 超差不得分 4 倒角 二处 5×2 不合格不得分 5 平端面 二处 5×2 不合格不得分 6 接刀痕 5 接刀痕大扣分 7 工件完整 5 不完整扣分 8 安全文明操作 10 违章扣分 第三次课件请保留 材料 毛坯 时间 45 Ø50x145 数控车工 普车操作图纸大全 ２ 阶 台 车 削 （二） 序号 质检内容 配分 评分标准 1 外圆公差 三处 10x3 超0.01扣2分 2 外圆Ra3.2 三处 6x3 降一级扣3分 3 长度公差 三处 4x3 超差不得分 4 倒角 二处 3x2 不合格不得分 5 平端面 二处 4x2 不合格不得分 6 清角去锐边 四处 2x4 不合格不得分 7 工件完整 5 不完整扣分 8 安全操作 10 违章扣分 材料 毛坯 时间 45 Ø50x150 数控车工 普车操作图纸大全 ３ 多 阶 台 车 削 （三） 序号 质检内容 配分 评分标准 1 外圆公差 六处 5x6 超0.01扣2分，超0.02不得分 2 外圆Ra3.2 六处 3x6 降一级扣2分 3 长度公差 六处 3x6 超差不得分 4 倒角 二处 2x2 不合格不得分 5 清角去锐边 十处 10 不合格不得分 6 平端面 二处 2x2 不合格不得分 7 工件外观 6 不完整扣分 8 安全文明操作 10 违章扣分 此件用上次课件改制 材料 毛坯 时间 45 数控车工 普车操作图纸大全 ４ 一夹一顶车削（四） 序号 质检内容 配分 评分标准 1 外圆公差 四处 8x4 超0.01扣2分，超0.02不得分 2 外圆Ra3.2 四处 4x4 降一级扣2分 3 长度公差 四处 3x4 超差不得分 4 倒角 二处 3x2 不合格不得分 5 清角 二处 2x3 不合格不得分 6 平端面 二处 3x2 不合格不得分 7 中心孔 5 不合格不得分 8 工件外观 7 不完整扣分 9 安全文明操作 10 违章扣分 要求：会正确使用Ａ.Ｂ型中心钻。会使用活顶尖 此件用课件（三）改制 材料 毛坯 时间 45 数控车工 普车操作图纸大全 ５ 矩形槽车削（五） 序号 质检内容 配分 评分标准 1 外圆公差 四处 6x4 超0.01扣2...
