数控铣上机加工参考图例VIP免费

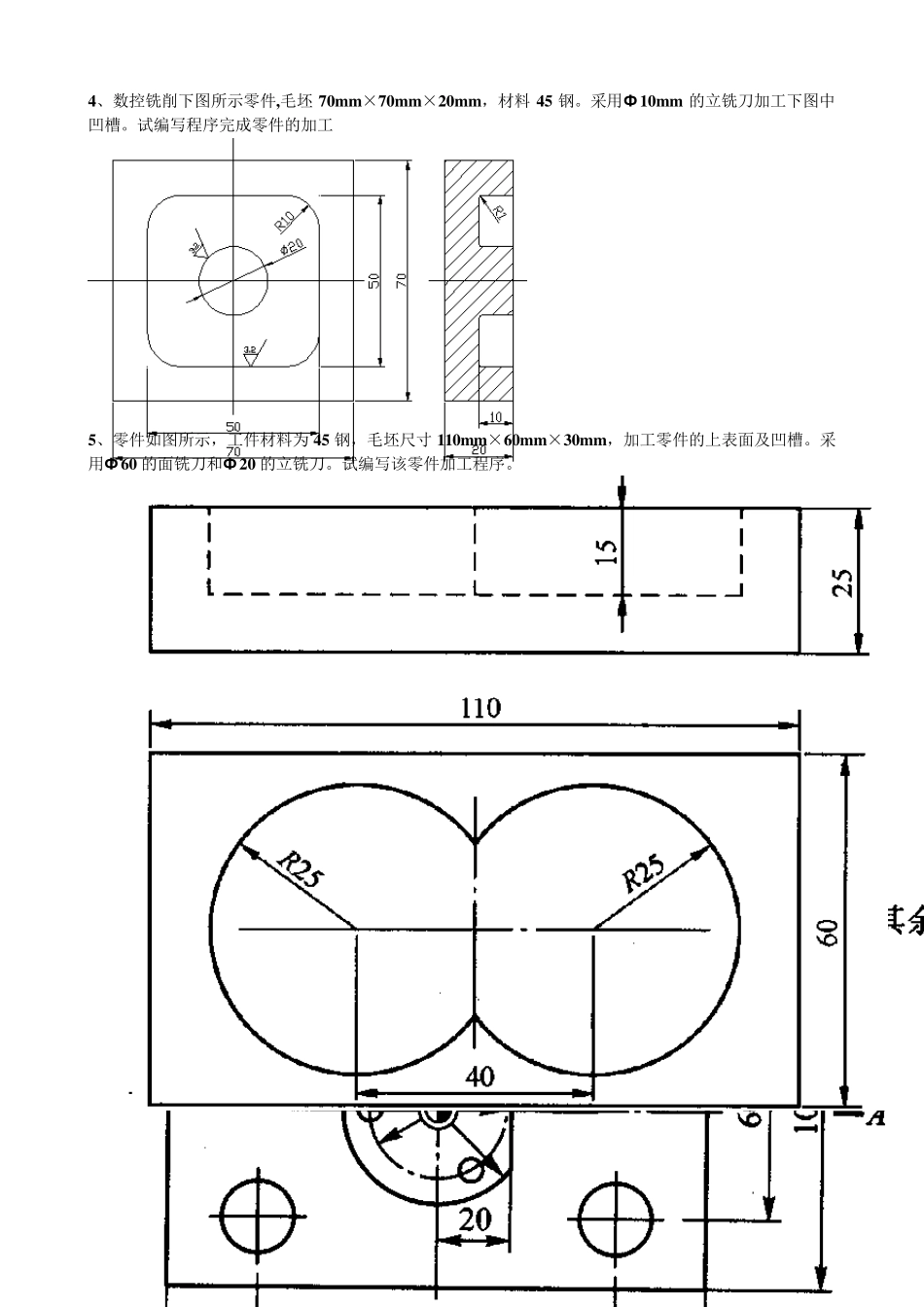

1、零件如图所示，工件材料为45 钢。毛坯尺寸为100m m ×100m m ×25m m ，要求采用直径φ 30 的立铣刀加工凸台，试编写其加工程序。 2、零件如图所示，毛坯尺寸80m m ×60m m ×15m m ，需要加工8个 M10的螺纹孔和φ 30的槽。试编写程序完成零件的加工 3、数控铣削下图所示零件，毛坯为100m m ×100m m ×20m m ，材料45 钢。用Ф 16m m 的立铣刀和Ф 10m m的钻头加工凹槽和四个孔。试编写程序完成零件的加工 4、数控铣削下图所示零件,毛坯70mm×70mm×20mm，材料 45 钢。采用Ф10mm 的立铣刀加工下图中凹槽。试编写程序完成零件的加工 5、零件如图所示，工件材料为 45 钢，毛坯尺寸 110mm×60mm×30mm，加工零件的上表面及凹槽。采用Ф60 的面铣刀和Ф20 的立铣刀。试编写该零件加工程序。 6、零件如图所示，工件材料为 45 钢。该零件需加工凸台、4 个φ 20H7 孔和 3 个φ10H7 孔。试编写该零件加工程序。（要求使用￠60mm的立铣刀、￠9.7mm和 ￠19.7mm钻头、￠10mm和￠20mm铰刀） 7、零件如图所示，工件材料为45 钢。毛坯尺寸为135m m ×175m m ×15m m ，该零件需要加工内轮廓。试编写程序完成零件的加工。 8、零件如图所示，工件材料为45 钢。该零件需要加工凸台及左右两个沉孔，采用Ф60的立铣刀、Ф20和Ф13的麻花钻加工。试编写其加工程序。 9、零件如图所示，工件材料为45 钢。毛坯尺寸为150m m ×100m m ×30m m ，零件需要加工上表面、凹槽、Ф27的通孔和Ф37的盲孔，要求采用Ф50mm的立铣刀、Ф27mm的麻花钻、Ф30mm的键槽铣刀以及盲孔镗刀试编写其加工程序。 10、零件如图所示，工件材料为45 钢。毛坯尺寸为100m m ×100m m ×15m m ，该零件需要加工凹槽，要求采用Ф20mm的立铣刀。试编写程序完成零件的加工。 上机操作 1、零件如图所示，工件材料为45 钢。毛坯尺寸为100m m ×80m m ×15m m ，该零件需要加工18 个φ 12m m的孔。试编写程序并在数控机床仿真软件上完成零件的加工。 2、零件如图所示，工件材料为45 钢。毛坯尺寸为100m m ×80m m ×25m m ，该零件需要加工型腔和环槽。试编写程序并在数控机床仿真软件上完成零件的加工。 3、零件如图所示，工件材料为45 钢。毛坯尺寸为100m m ×80m m ×25m m ，该零件需要加工外轮廓。试编写程序并在数控机床仿真软件上完成零件的加工。 4、上机实践操作。零件如图所示...
