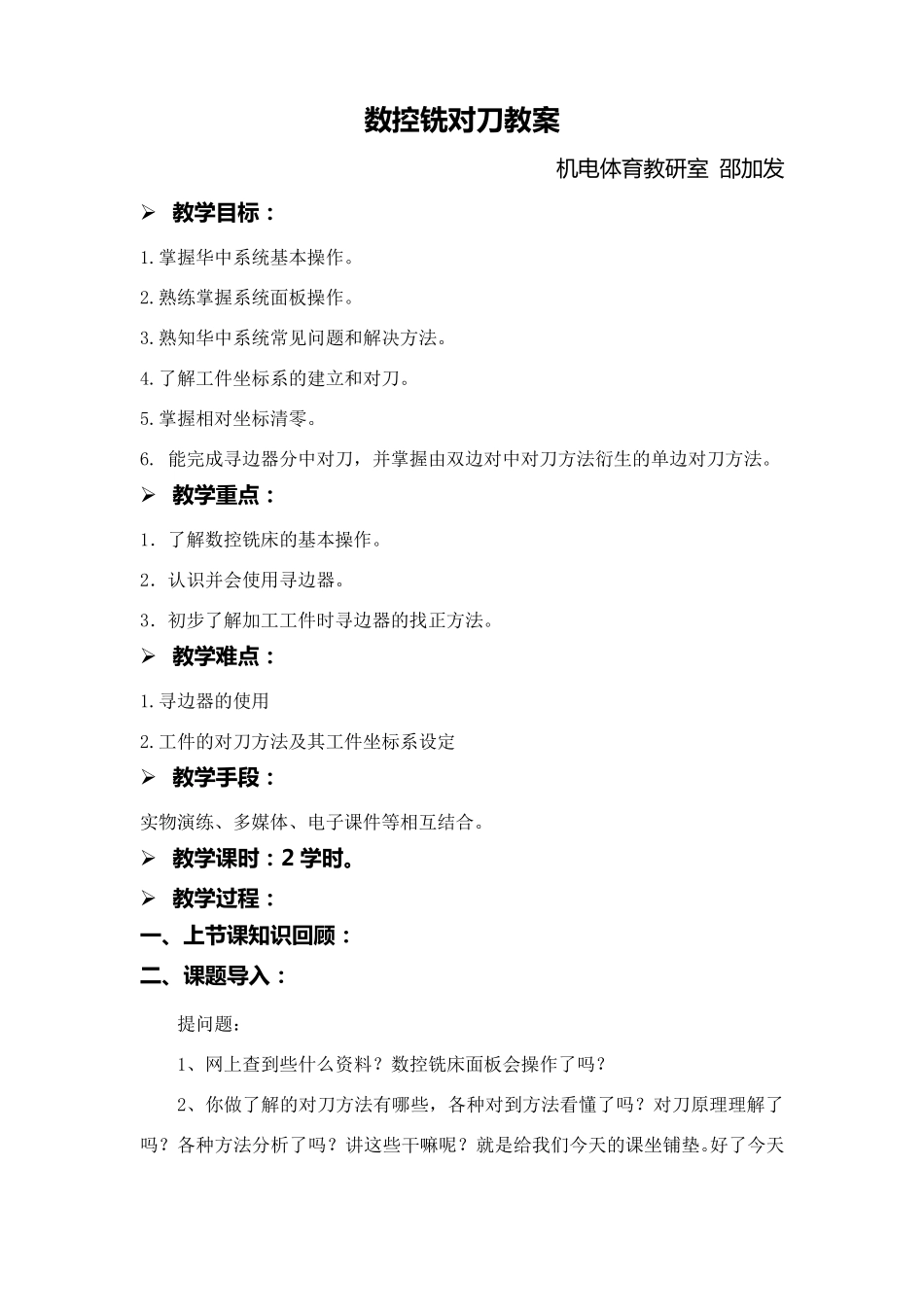

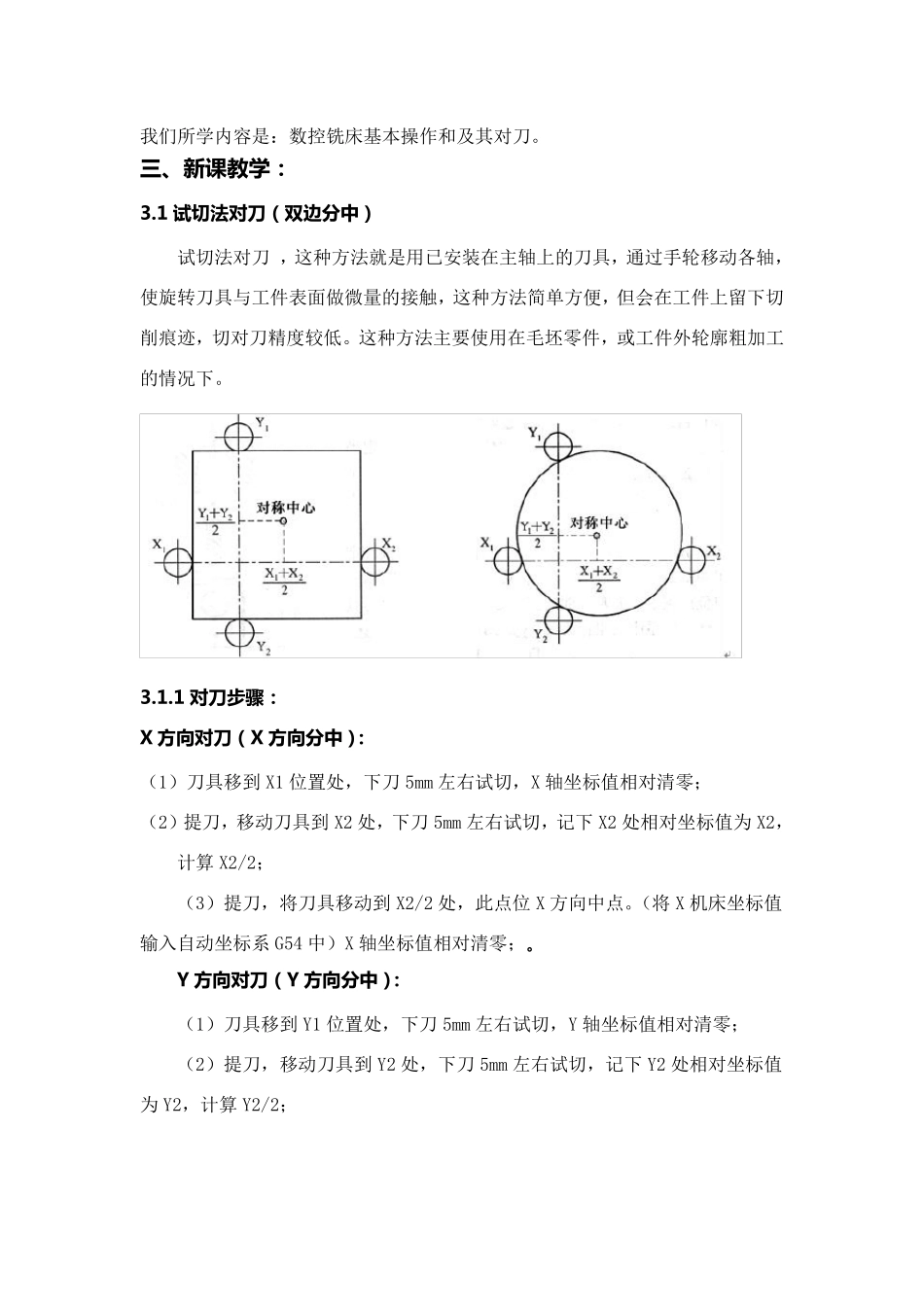

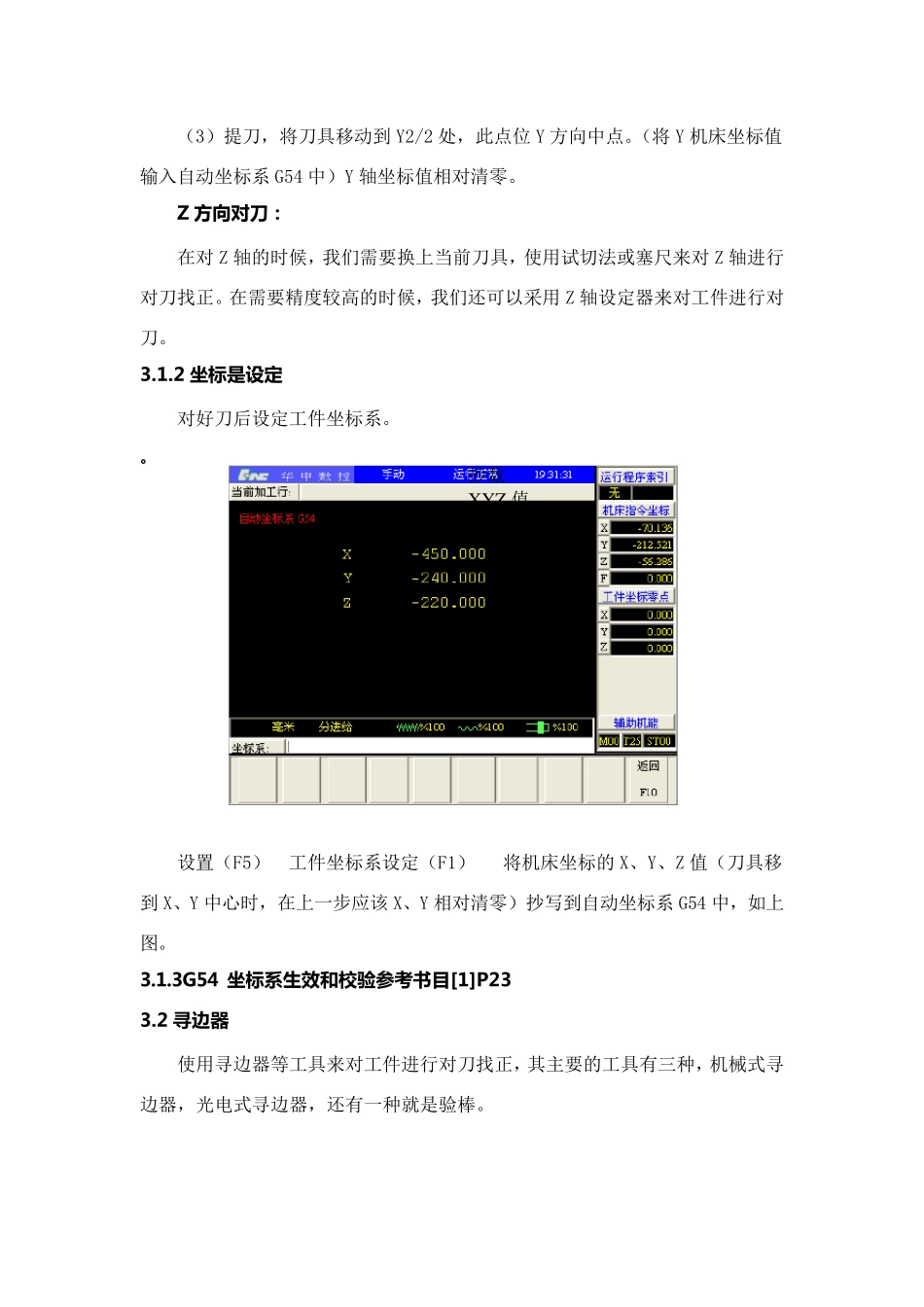

数 控 铣 对 刀 教 案 机 电 体育教研室 邵加发 ➢ 教 学 目 标 ： 1.掌握华中系统基本操作。 2.熟练掌握系统面板操作。 3.熟知华中系统常见问题和解决方法。 4.了解工件坐标系的建立和对刀。 5.掌握相对坐标清零。 6. 能完成寻边器分中对刀，并掌握由双边对中对刀方法衍生的单边对刀方法。 ➢ 教 学 重 点 ： 1．了解数控铣床的基本操作。 2．认识并会使用寻边器。 3．初步了解加工工件时寻边器的找正方法。 ➢ 教 学 难 点 ： 1.寻边器的使用 2.工件的对刀方法及其工件坐标系设定 ➢ 教 学 手 段 ： 实物演练、多媒体、电子课件等相互结合。 ➢ 教 学 课 时 ： 2 学 时 。 ➢ 教 学 过 程 ： 一 、上节课 知识回顾： 二、课 题导入： 提问题： 1、网上查到些什么资料？数控铣床面板会操作了吗？ 2、你做了解的对刀方法有哪些，各种对到方法看懂了吗？对刀原理理解了吗？各种方法分析了吗？讲这些干嘛呢？就是给我们今天的课坐铺垫。好了今天我们所学内容是：数控铣床基本操作和及其对刀。 三 、新课教学： 3.1 试切法对刀（双边分中） 试切法对刀 ，这种方法就是用已安装在主轴上的刀具，通过手轮移动各轴，使旋转刀具与工件表面做微量的接触，这种方法简单方便，但会在工件上留下切削痕迹，切对刀精度较低。这种方法主要使用在毛坯零件，或工件外轮廓粗加工的情况下。 （2）提刀，移动刀具到 X2 处，下刀5mm 左右试切，记下 X2 处相对坐标值为 X2， 计算 X2/2； （3）提刀，将刀具移动到 X2/2 处，此点位 X 方向中点。（将 X 机床坐标值输入自动坐标系 G54 中）X 轴坐标值相对清零；。 Y 方向对刀（Y 方向分中）： （1）刀具移到 Y1 位置处，下刀5mm 左右试切，Y 轴坐标值相对清零； （2）提刀，移动刀具到 Y2 处，下刀5mm 左右试切，记下 Y2 处相对坐标值为 Y2，计算 Y2/2； 3.1.1 对刀步骤： X 方向对刀（X 方向分中）： （1）刀具移到 X1 位置处，下刀5mm 左右试切，X 轴坐标值相对清零； （3）提刀，将刀具移动到Y2/2 处，此点位Y 方向中点。（将Y 机床坐标值输入自动坐标系G54 中）Y 轴坐标值相对清零。 Z 方 向 对 刀 ： 在对Z 轴的时候，我们需要换上当前刀具，使用试切法或塞尺来对Z 轴进行对刀找正。在需要精度较高的时候，我们还可以采用Z 轴设定器来对工件进行对刀。 3.1.2 坐 标 ...
