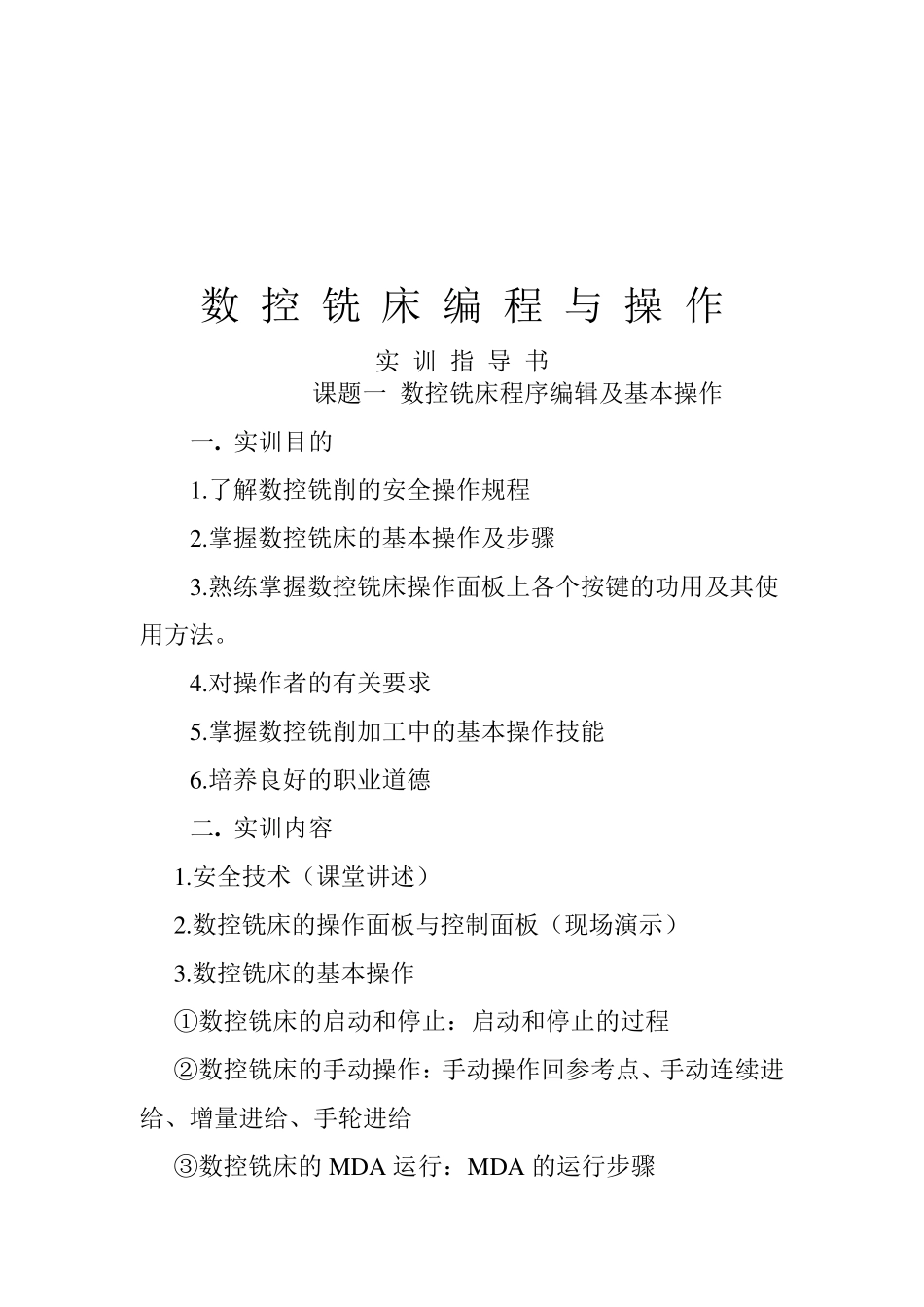

数 控 铣 床 编 程 与 操 作 实 训 指 导 书 课题一 数控铣床程序编辑及基本操作 一. 实训目的 1.了解数控铣削的安全操作规程 2.掌握数控铣床的基本操作及步骤 3.熟练掌握数控铣床操作面板上各个按键的功用及其使用方法。 4.对操作者的有关要求 5.掌握数控铣削加工中的基本操作技能 6.培养良好的职业道德 二. 实训内容 1.安全技术（课堂讲述） 2.数控铣床的操作面板与控制面板（现场演示） 3.数控铣床的基本操作 ①数控铣床的启动和停止：启动和停止的过程 ②数控铣床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给 ③数控铣床的M DA 运行：M DA 的运行步骤 ④数控铣床的程序和管理 ⑤加工程序的输入练习 三. 实训设备 1.GSK928 数控铣床 8 台、GSK980 数控铣床 6 台 四. 实训步骤 1. 开机、关机、急停、复位、回机床参考点、超程解除操作步骤 ⑴机床的启动 （2）关机操作步骤 （3）回零（ZERO） （4）急停、复位 （5）超程解除步骤 2.手动操作步骤 （1）点动操作 （2）增量进给 （3）手摇进给 （4）手动数据输入 MDA 操作 （5）对刀操作（现场演示） 3.程序编辑 （1）编辑新程序 （2）选择已编辑程序 4 .程序运行 （1 ）程序模拟运行 （2 ）程序的单段运行 （3 ）程序自动运行 5 .数据设置 （1 ）刀偏数据设置 （2 ）刀补数据设置 （3 ）零点偏置数据设定 （4 ）显示设置 （5 ）工作图形显示 五. 注意事项 1 .操作数控铣床时应确保安全。包括人身和设备的安全 2 .禁止多人同时操作机床 3 .禁止让机床在同一方向连续“超程” 六. 实训思考题 1 .简述数控铣床的安全操作规程. 2 .机床回零的主要作用是什么？ 3 .机床的开启、运行、停止有那些注意事项？ 4 .写出对刀操作的详细步骤。 七.实训报告要求 实训报告实际上就是实训的总结。对所学的知识、所接触的机床、所操作的内容加以归纳、总结、提高。 1. 实训目的 2. 实训设备 3. 实训内容 4. 分析总结在数控铣床上进行启动、停止、手动操作、程序的编辑和管理及MDI 运行的步骤。 实训二 数控铣床（加工中心）零件程序编制加工实训 一. 实训目的 1.熟练掌握数控铣床（加工中心）操作面板上各个按键的功用及其使用方法。 2.掌握G02、G03、CR=倒角指令与G01、G00 指令的应用和编程方法； 3.掌握子程序L P 调用、G90、G91、在程序编制中的应用。 4....
