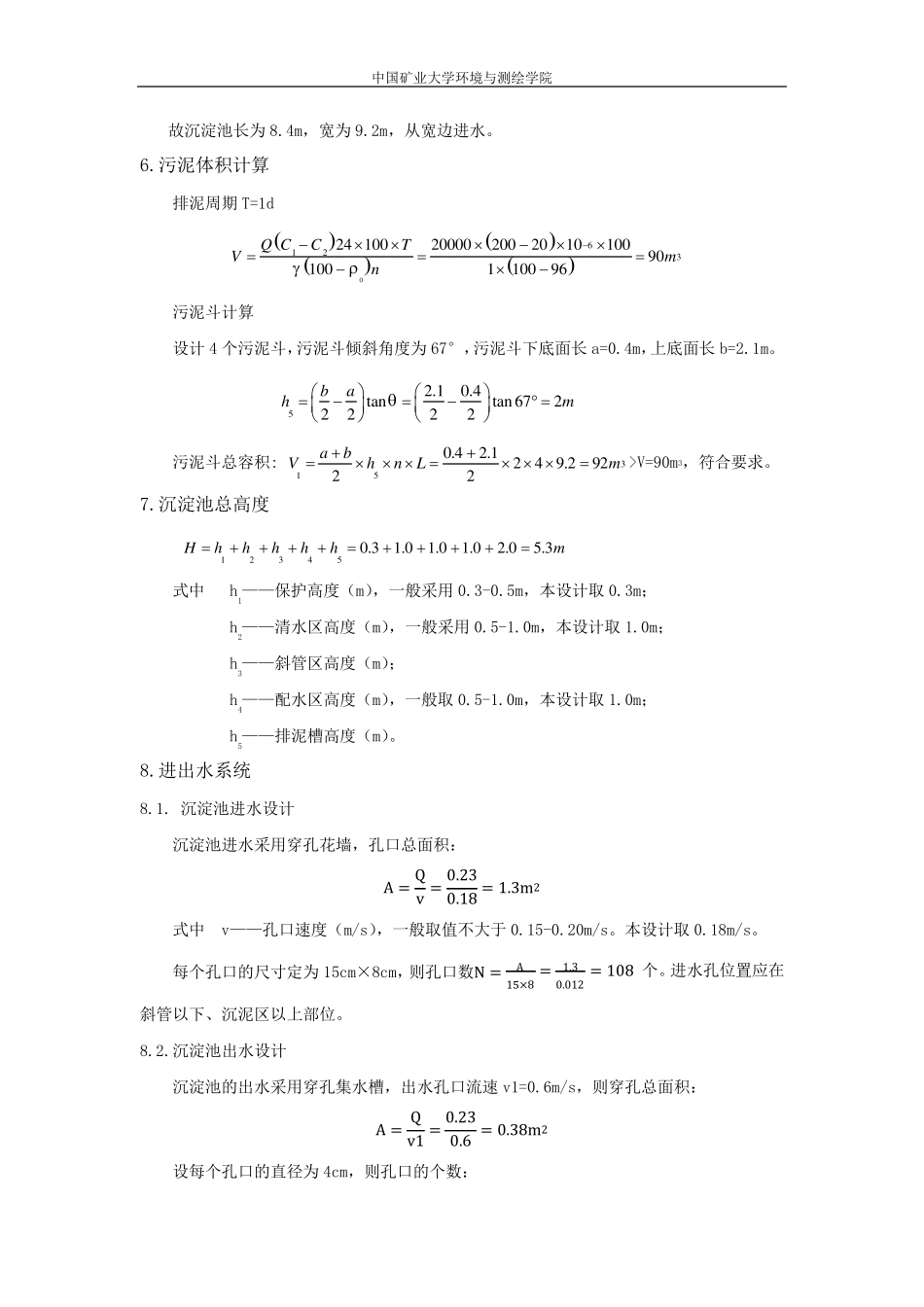

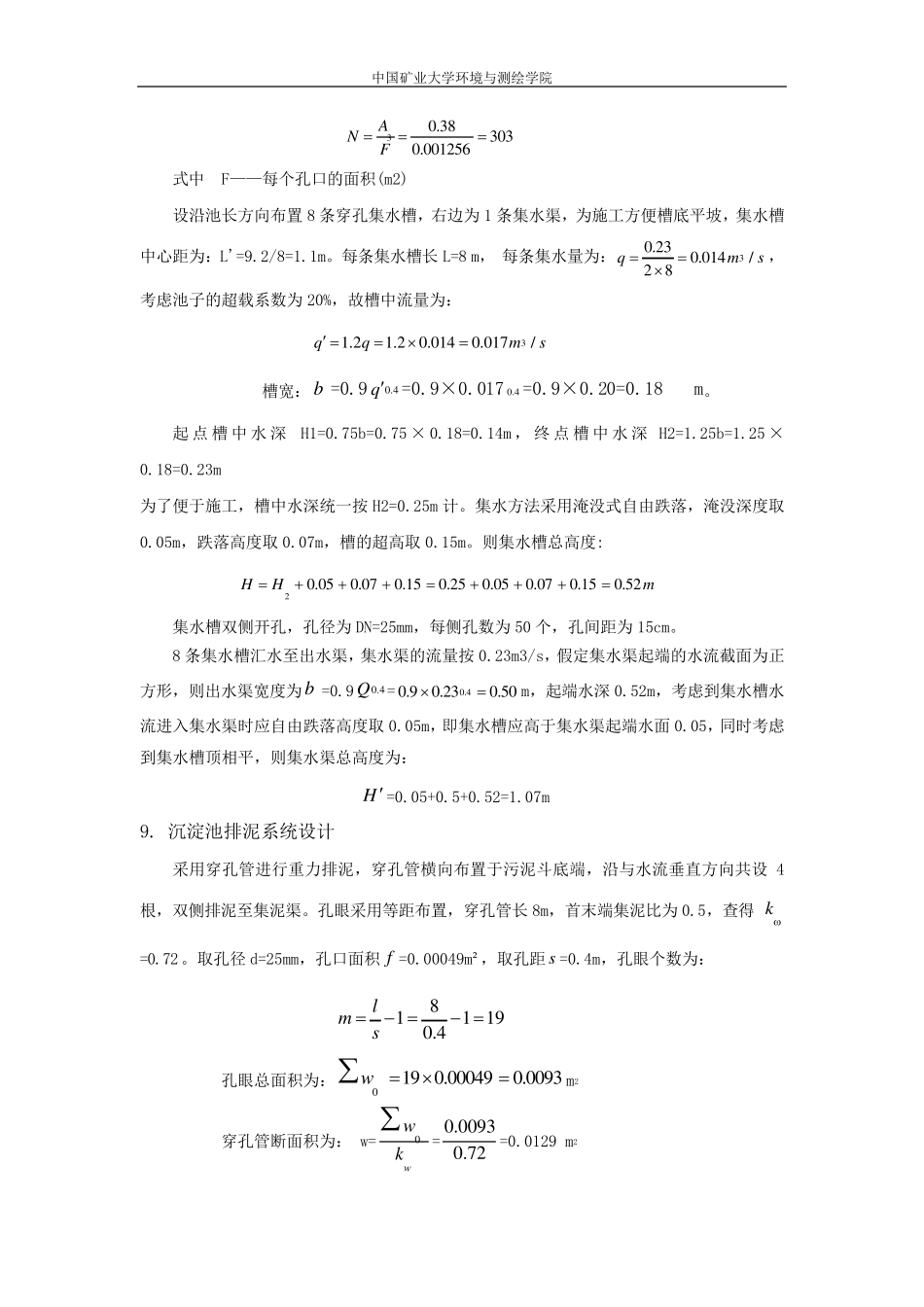

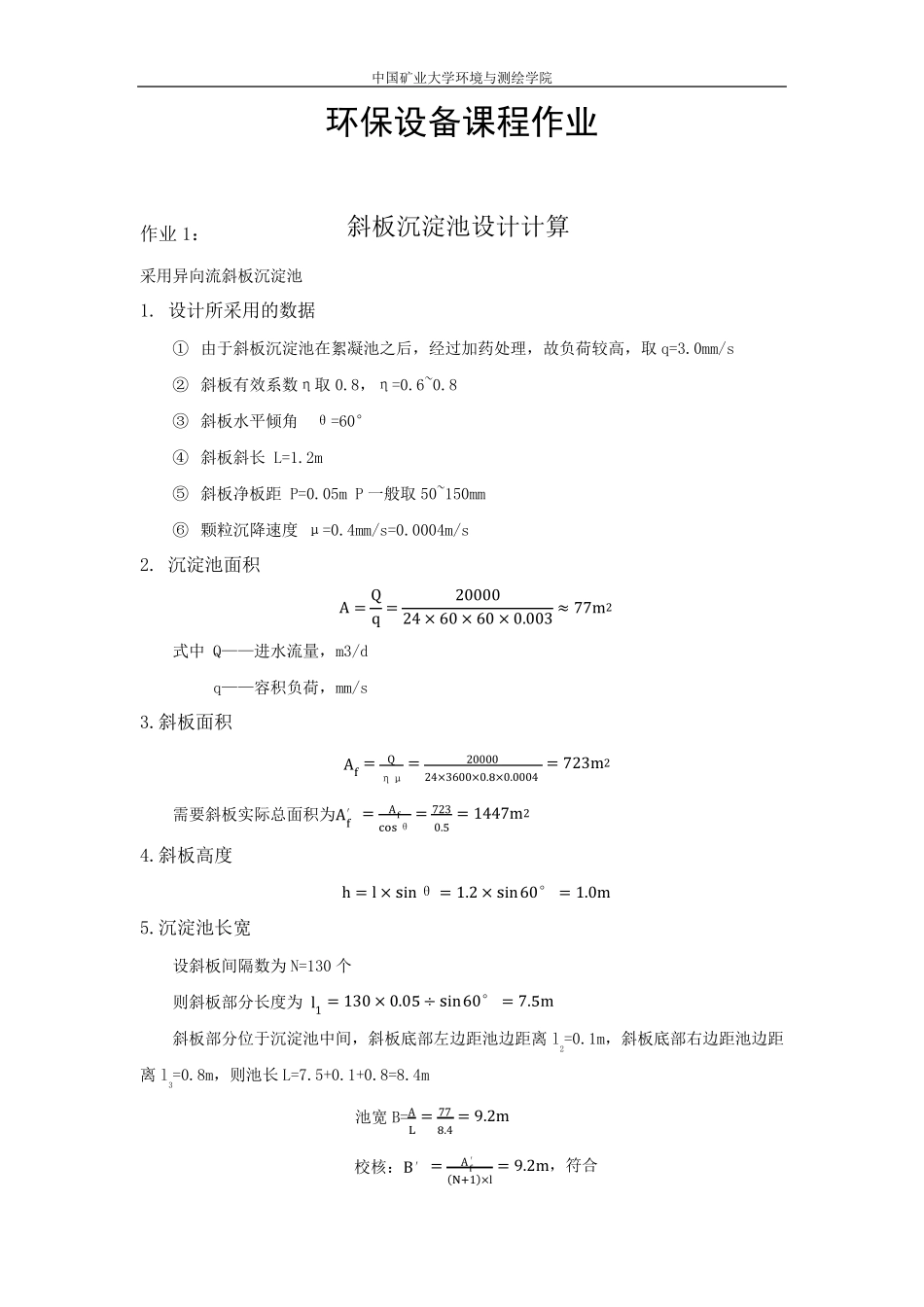

中国矿业大学环境与测绘学院 环保设备课程作业 作业1： 斜板沉淀池设计计算 采用异向流斜板沉淀池 1. 设计所采用的数据 ① 由于斜板沉淀池在絮凝池之后，经过加药处理，故负荷较高，取q=3.0mm/s ② 斜板有效系数η取0.8，η=0.6~0.8 ③ 斜板水平倾角 θ=60° ④ 斜板斜长 L=1.2m ⑤ 斜板净板距 P=0.05m P 一般取50~150mm ⑥ 颗粒沉降速度 μ=0.4mm/s=0.0004m/s 2. 沉淀池面积 A = Qq =2000024 × 60 × 60 × 0.003 ≈ 77m2 式中 Q——进水流量，m3/d q——容积负荷，mm/s 3.斜板面积 Af =Qημ=2000024×3600×0.8×0.0004 = 723m2 需要斜板实际总面积为Af′ =Afcosθ= 7230.5 = 1447m2 4.斜板高度 h = l × sinθ= 1.2 × sin60° = 1.0m 5.沉淀池长宽 设斜板间隔数为 N=130 个 则斜板部分长度为 l1 = 130 × 0.05 ÷ sin60° = 7.5m 斜板部分位于沉淀池中间，斜板底部左边距池边距离 l2=0.1m，斜板底部右边距池边距离 l3=0.8m，则池长 L=7.5+0.1+0.8=8.4m 池宽 B=AL = 778.4 = 9.2m 校核：B′ =Af′(N+1)×l = 9.2m，符合 中国矿业大学环境与测绘学院 故沉淀池长为8.4m，宽为9.2m，从宽边进水。 6.污泥体积计算 排泥周期T=1d 0612324 10020000200201010090100110096Q CCTVmn 污泥斗计算 设计4 个污泥斗，污泥斗倾斜角度为67°，污泥斗下底面长a=0.4m，上底面长b=2.1m。 52.10.4tantan6722222bahm  污泥斗总容积: 3150.42.1249.29222abVhn Lm   >V=90m3，符合要求。 7.沉淀池总高度 123450.31.01.01.02.05.3Hhhhhhm 式中 h1——保护高度（m），一般采用 0.3-0.5m，本设计取 0.3m； h2——清水区高度（m），一般采用 0.5-1.0m，本设计取 1.0m； h3——斜管区高度（m）； h4——配水区高度（m），一般取 0.5-1.0m，本设计取 1.0m； h5——排泥槽高度（m）。 8.进出水系统 8.1. 沉淀池进水设计 沉淀池进水采用穿孔花墙，孔口总面积： A = Qv = 0.230.18 = 1.3m2 式中 v——孔口速度（m/s），一般取值不大于 0.15-0.20m/s。本设计取 0.18m/s。 每个孔口的尺寸定为15cm×8cm，则孔口数N =A15× 8 =1.30.012 = 108 个。进水孔位置应在斜管以下、沉泥区以上部...
