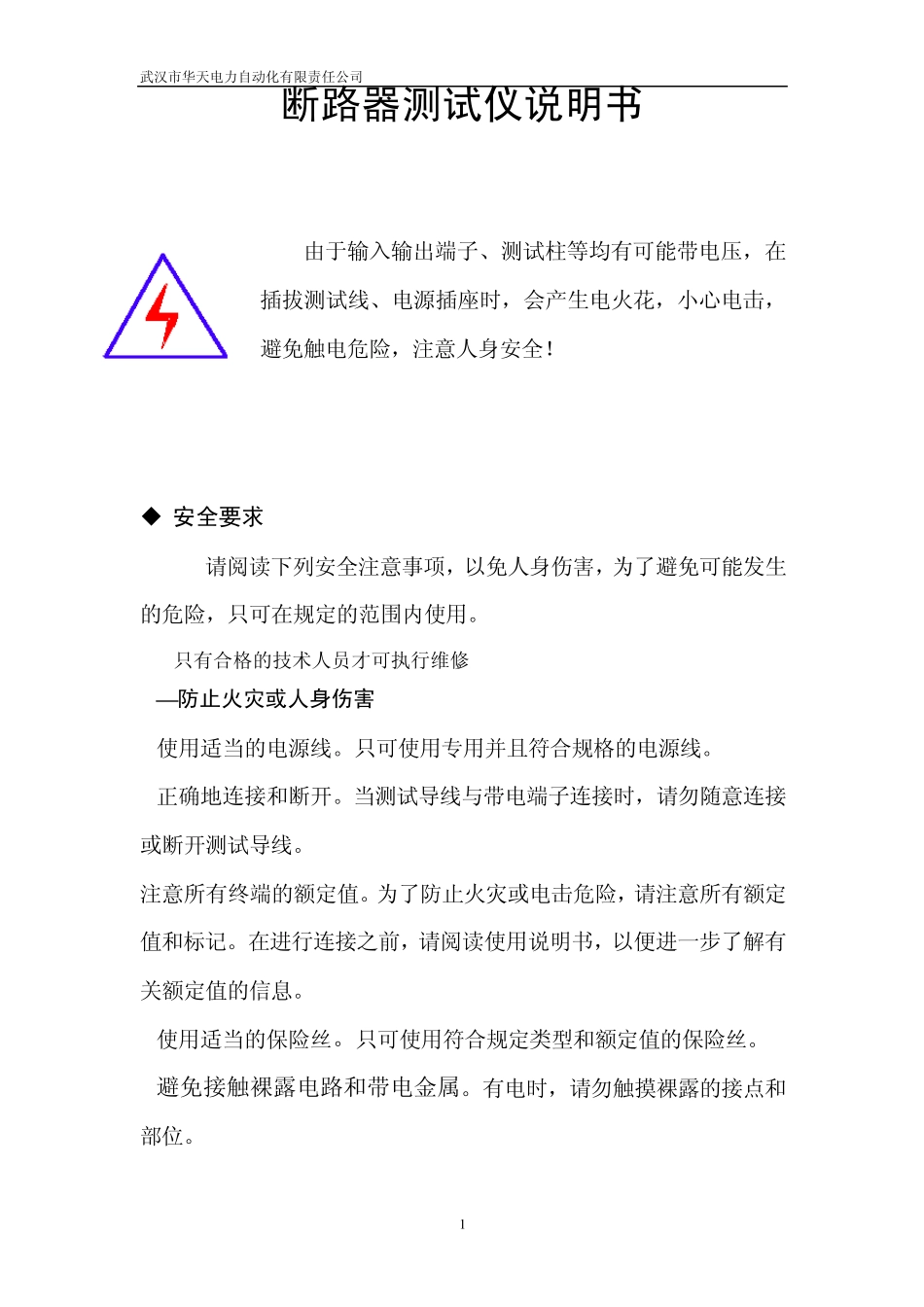

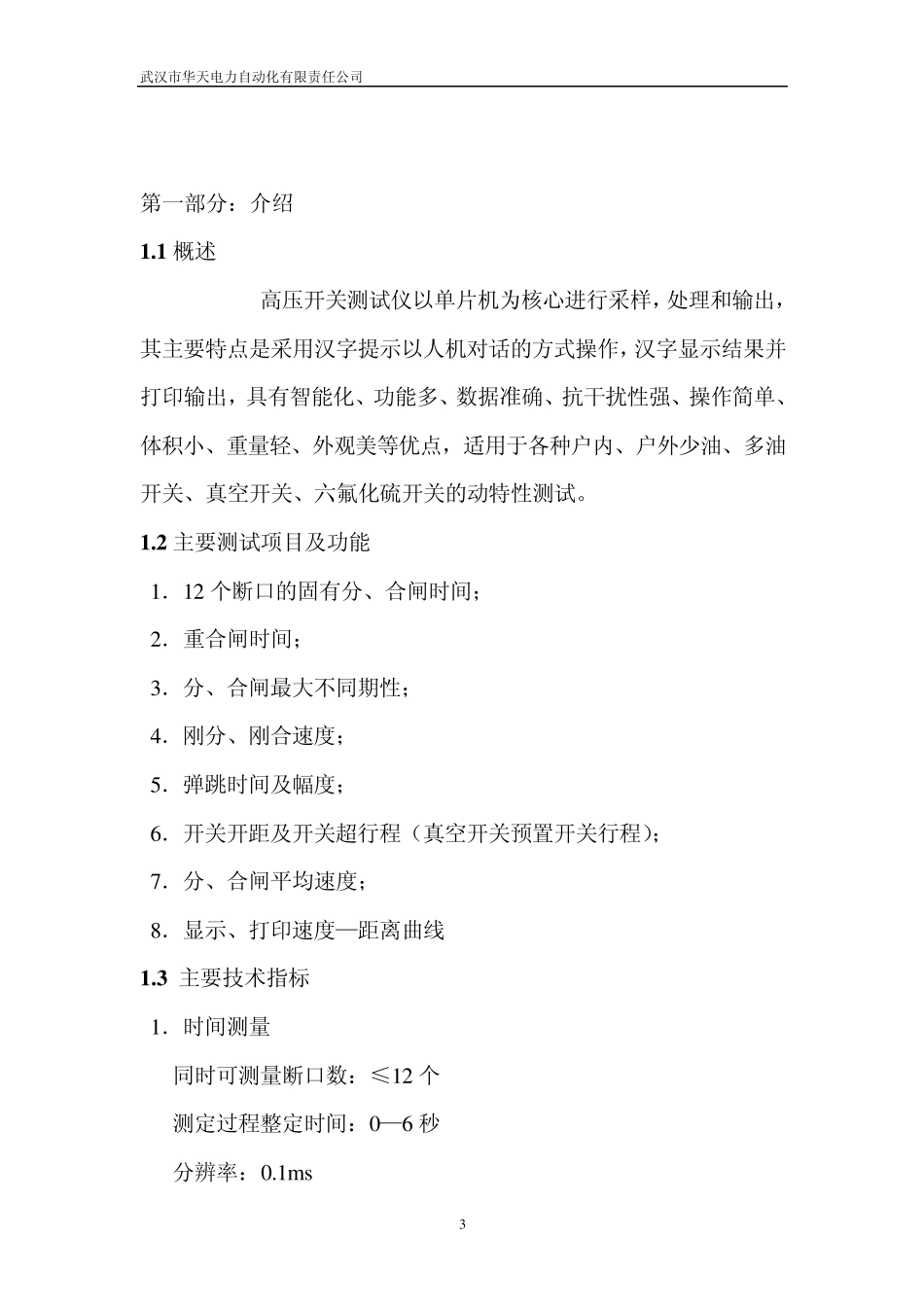

武汉市华天电力自动化有限责任公司 1 断路器测试仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！ 安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 武汉市华天电力自动化有限责任公司 2 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目 录 一、介绍„„„„„„„„„„„„„„„„5 二、面板介绍„„„„„„„„„„„„„„„„7 三、仪器操作说明„„„„„„„„„„„„„„10 四、开关接线案例„„„„„„„„„„„„„„14 五、注意事项„„„„„„„„„„„„„„„„19 武汉市华天电力自动化有限责任公司 3 第一部分：介绍 1 .1 概述 HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。 1 .2 主要测试项目及功能 1．12 个断口的固有分、合闸时间； 2．重合闸时间； 3．分、合闸最大不同期性； 4．刚分、刚合速度； 5．弹跳时间及幅度； 6．开关开距及开关超行程（真空开关预置开关行程）； 7．分、合闸平均速度； 8．显示、打印速度—距离曲线 1 .3 主要技术指标 1．时间测量 同时可测量断口数：≤12 个 测定过程整定时间：0—6 秒 分辨率：0.1ms 武汉市华天电力自动化有限责任公司 4 2．开关开距、开关超行程、弹跳幅度测量 量程： 1000mm 分辨率：1mm 3．测量误差 时间测量误差：1 行程测量误差：1. 4、速度测量...
