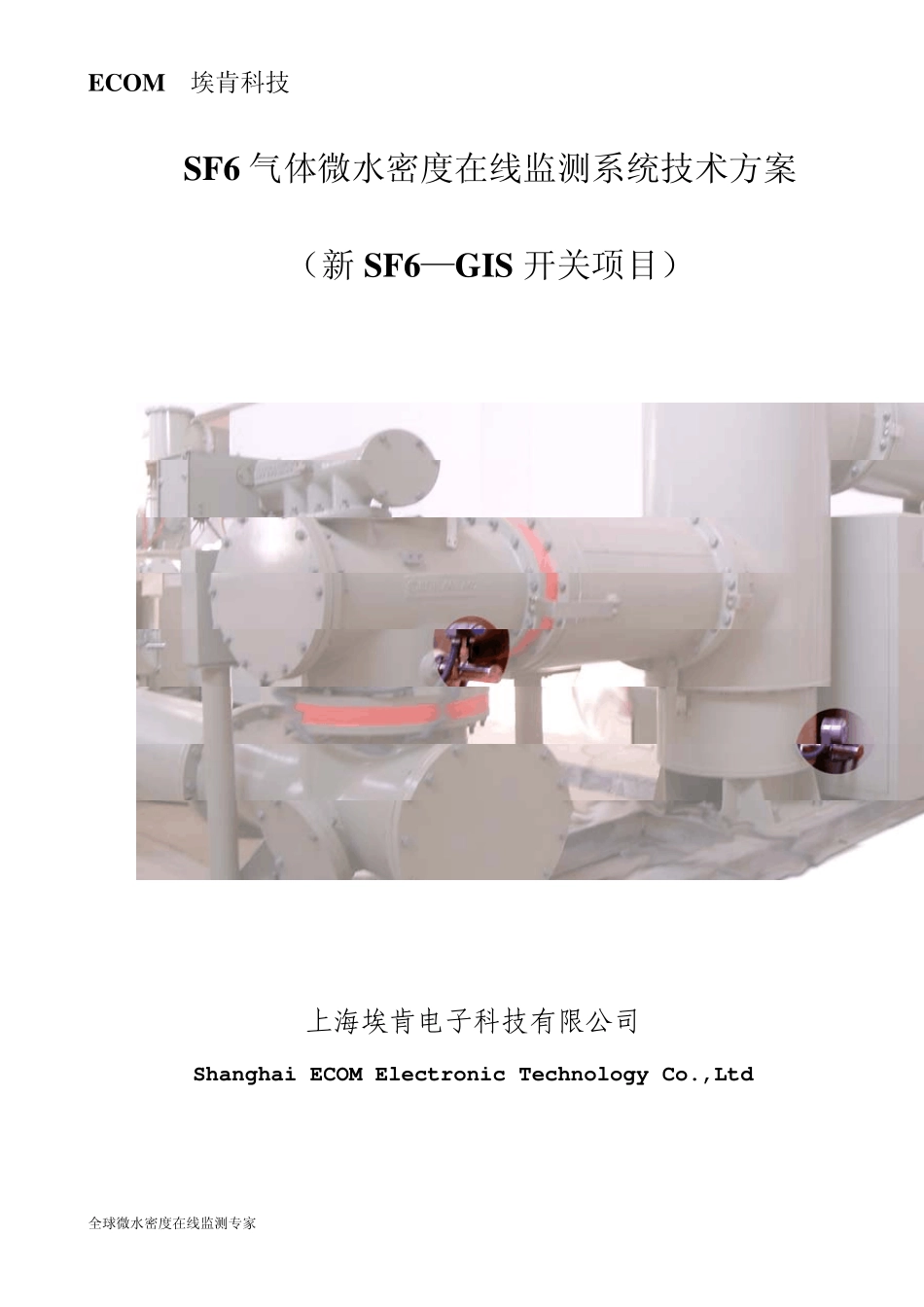

ECOM 埃肯科技 全球微水密度在线监测专家 SF6 气体微水密度在线监测系统技术方案 （新SF6—GIS开关项目） 上海埃肯电子科技有限公司 Shanghai ECOM Electronic Technology Co.,Ltd ECOM 埃肯科技 全球微水密度在线监测专家 1.1 技术背景 SF6 气体具有良好的绝缘性能和灭弧性能，现阶段被广泛应用于高压电气设备中，在正常工况下，是较为理想的绝缘及灭弧介质。其工作气压和微水含量的高低对设备的安全可靠工作具有直接的影响，如果 SF6 气体泄漏导致密度下降或气体中微水含量超标，高压电气设备就会存在安全隐患甚至导致事故发生。因此对 SF6 高压电气设备气体密度和微水含量的监测一直是相关行业对设备监测的一个重要的组成部分。 电力部门相继制定了相关标准对 SF6 气体质量、特别是微水含量进行严格控制。电力部推荐标准 《电力设备预防性试验规程（DL/T596-1996）》、国家标准《六氟化硫电气设备中气体管理和检验导则（GB/T 8905-1996）》以及 IEEE 标准《IEEE Gu ide for Moistu re Measu rement and Control in SF6 Gas-Insu lated Equ ipment（IEEE Std 1125-1993）》， 《DL/T506-2007（代替DL/T506-1992）六氟化硫电气设备中绝缘气体湿度测量方法》，《DL/T618-1997 气体绝缘金属封闭开关设备现场交接实验规程》均对水分控制有严格的规定。 水分对 GIS 运行的影响关键在于：如果没有将SF6 气体控制在 0℃以下，则在温度变化时绝缘体表面会形成凝露，所附着的水珠和 SF6 电弧产物发生反应生成 HF 等低氟化物，从而导致沿面的绝缘材料和金属表面劣化。如果将SF6 露点的允许值控制在较低值，则在温度变化时绝缘体表面凝结的不是水珠而是冰晶，它对绝缘性能几乎没有影响。因此，在 IEC 及国际上均有规定：充入 GIS 的新气体在额定密度下其带压露点不应超过-5℃（霜点）。 目前普遍采用离线测量微水含量，需要放气，补气的过程，操作麻烦且不安全，同时 SF6设备内运行中的 SF6 气体有毒分解物对操作人员身体健康有很大威胁，气体的回收，排放都需要较大的设备，人力和物力的投入。SF6 微水和密度在线监测系统，改变传统的费时的离线测量方式，实时准确的测量 SF6 气体微水含量，为电力设备正常运行保驾护航。 1.2 SF6 微水密度在线监测系统—系统概述 SF6 微水密度在线监测系统，主要应用于变电站内应用 SF6 气体绝缘的高压电气设备的在线监测，该 SF6 微水密...
