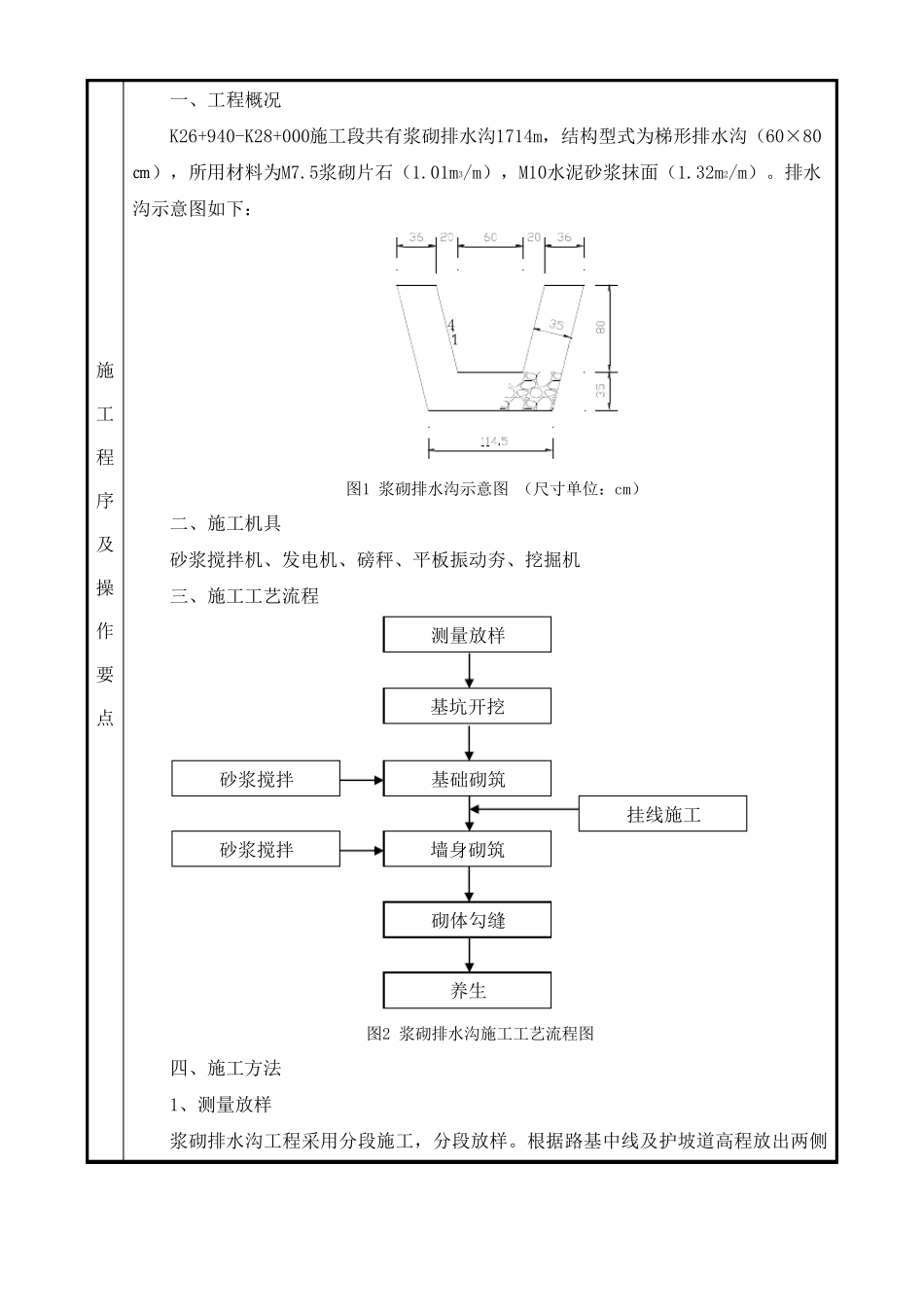

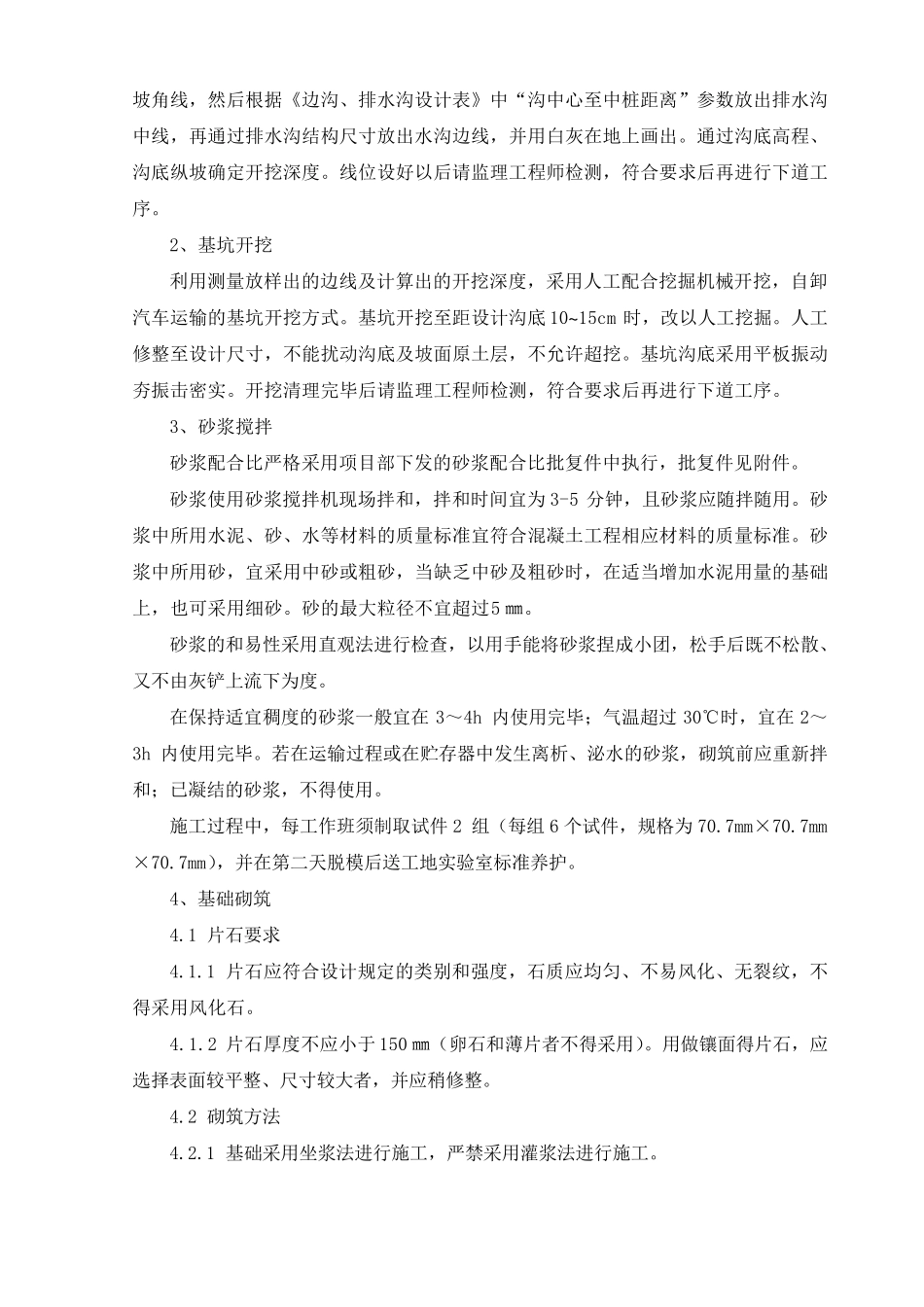

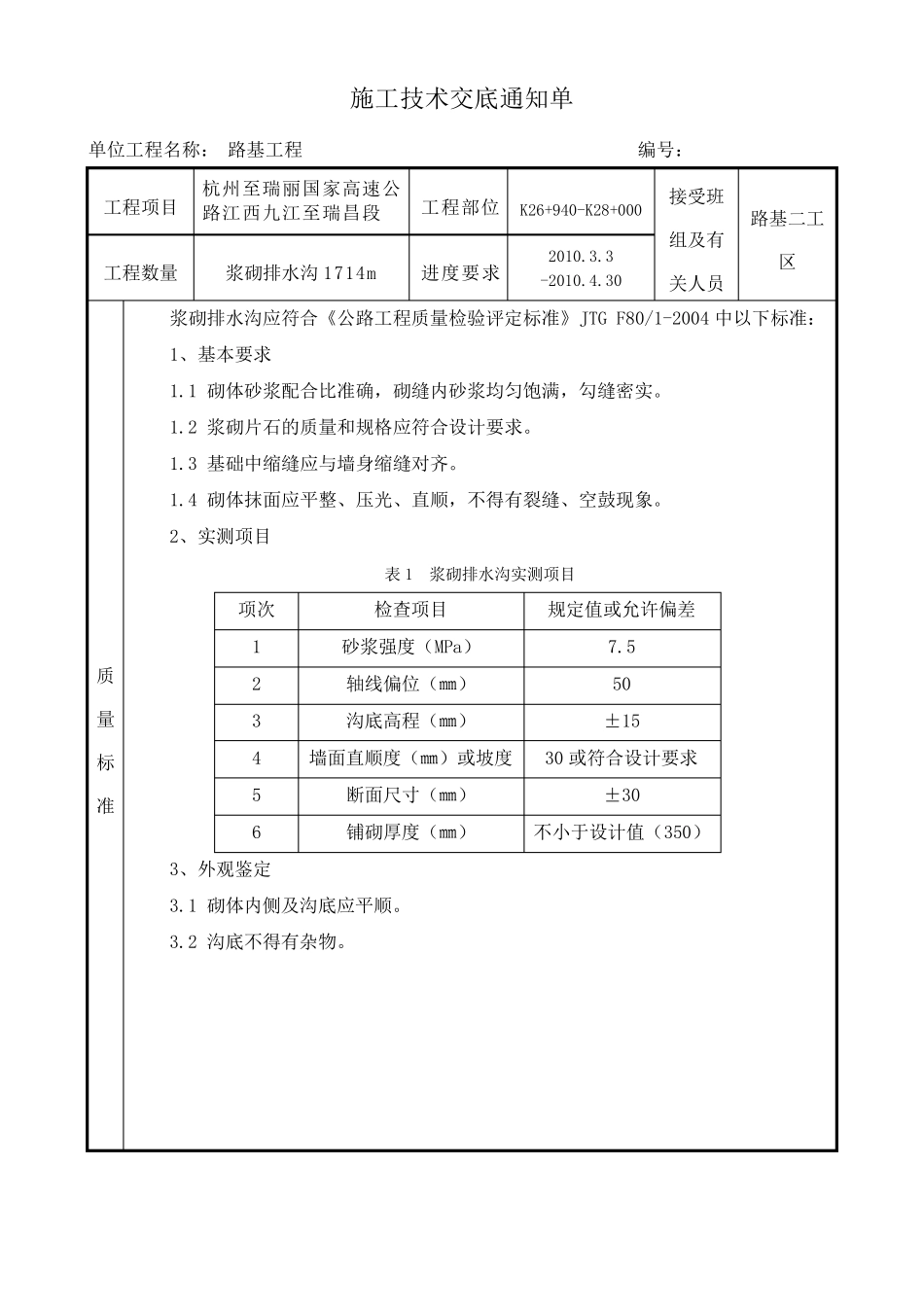

施 工 技 术 交 底 通 知 单 单 位 工 程 名 称 ： 路 基 工 程 编 号 ： 工 程 项 目 杭 州 至 瑞 丽 国 家 高 速 公路 江 西 九 江 至 瑞 昌 段 工 程 部 位 K26+940-K28+000 接 受 班组 及 有关 人 员 路 基 二 工区 工 程 数 量 浆 砌 排 水 沟 1714m 进 度 要 求 2010.3.3 -2010.4.30 质 量 标 准 浆 砌 排 水 沟 应 符 合 《 公 路 工 程 质 量 检 验 评 定 标 准 》 JTG F80/1-2004 中 以 下 标 准 ： 1、 基 本 要 求 1.1 砌 体 砂 浆 配 合 比 准 确 ， 砌 缝 内 砂 浆 均 匀 饱 满 ， 勾 缝 密 实 。 1.2 浆 砌 片 石 的 质 量 和 规 格 应 符 合 设 计 要 求 。 1.3 基 础 中 缩 缝 应 与 墙 身 缩 缝 对 齐 。 1.4 砌 体 抹 面 应 平 整 、 压 光 、 直 顺 ， 不 得 有 裂 缝 、 空 鼓 现 象 。 2、 实 测 项 目 表 1 浆 砌 排 水 沟 实 测 项 目 项 次 检 查 项 目 规 定 值 或 允 许偏差 1 砂 浆 强度 （MPa） 7.5 2 轴线偏位 （㎜） 50 3 沟 底 高 程 （㎜） ±15 4 墙 面 直 顺 度 （㎜）或 坡度 30 或 符 合 设 计 要 求 5 断面 尺寸（㎜） ±30 6 铺砌 厚度 （㎜） 不 小于设 计 值 （350） 3、 外观鉴定 3.1 砌 体 内 侧及 沟 底 应 平 顺 。 3.2 沟 底 不 得 有 杂物。 施工程序及操作要点 一、工程概况 K26+940-K28+000施工段共有浆砌排水沟1714m，结构型式为梯形排水沟（60×80㎝），所用材料为M7.5浆砌片石（1.01m3/m），M10水泥砂浆抹面（1.32m2/m）。排水沟示意图如下： 4:1 图1 浆砌排水沟示意图 （尺寸单位：cm） 二、施工机具 砂浆搅拌机、发电机、磅秤、平板振动夯、挖掘机 三、施工工艺流程 图2 浆砌排水沟施工工艺流程图 四、施工方法 1、测量放样 浆砌排水沟工程采用分段施工，分段放样。根据路基中线及护坡道高程放出两侧挂线施工 砌体勾缝 养生 墙身砌筑 测量放样 基坑开挖 基础砌筑 砂浆搅拌 砂浆搅拌 坡 角 线 ， 然 后 根 据 《 边 沟 、 排 水 沟 设 计 表 》 中 “ 沟 中 心 至 中 桩 距 离 ” 参 数 放 出 排 水 沟中 线 ...
