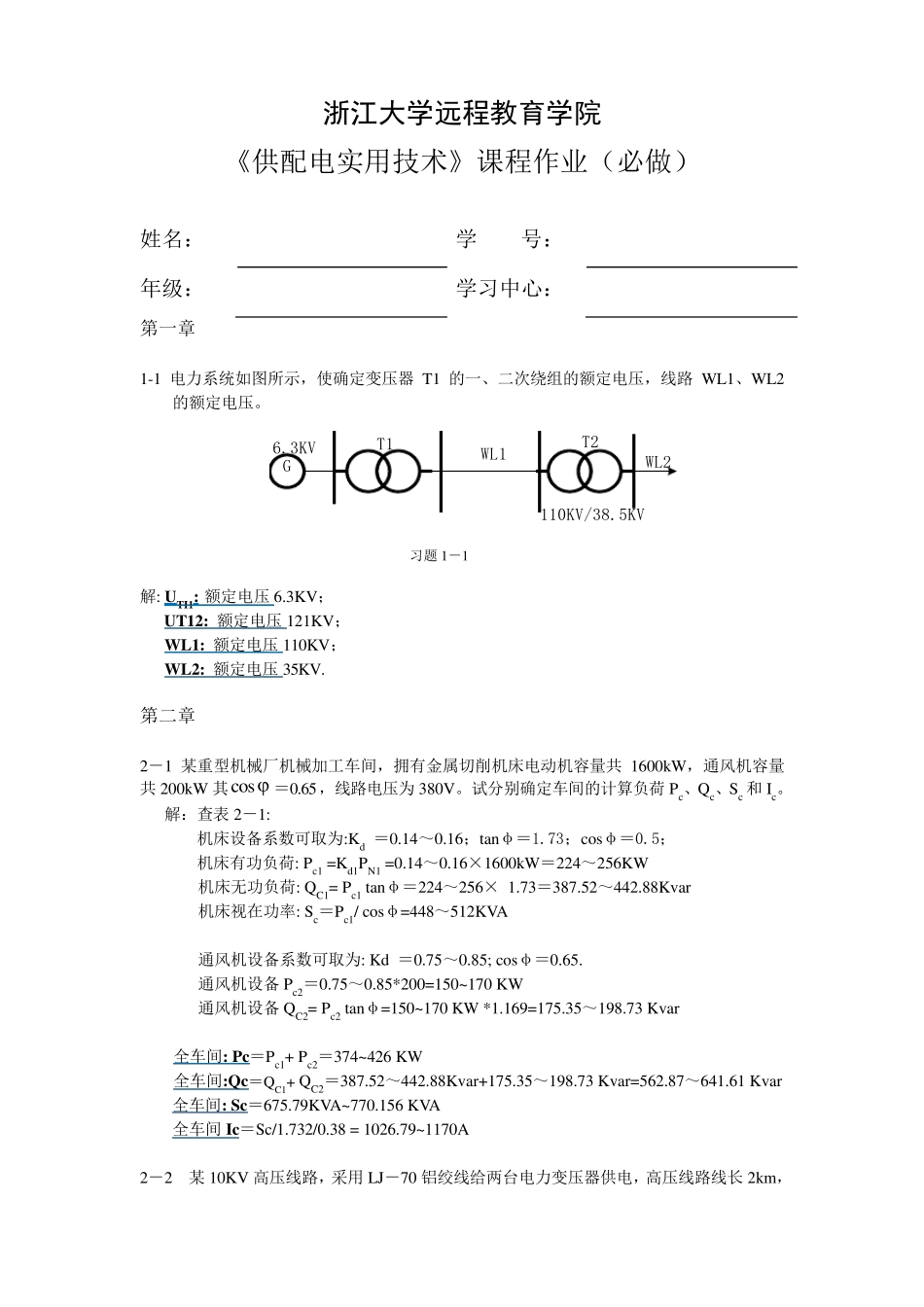

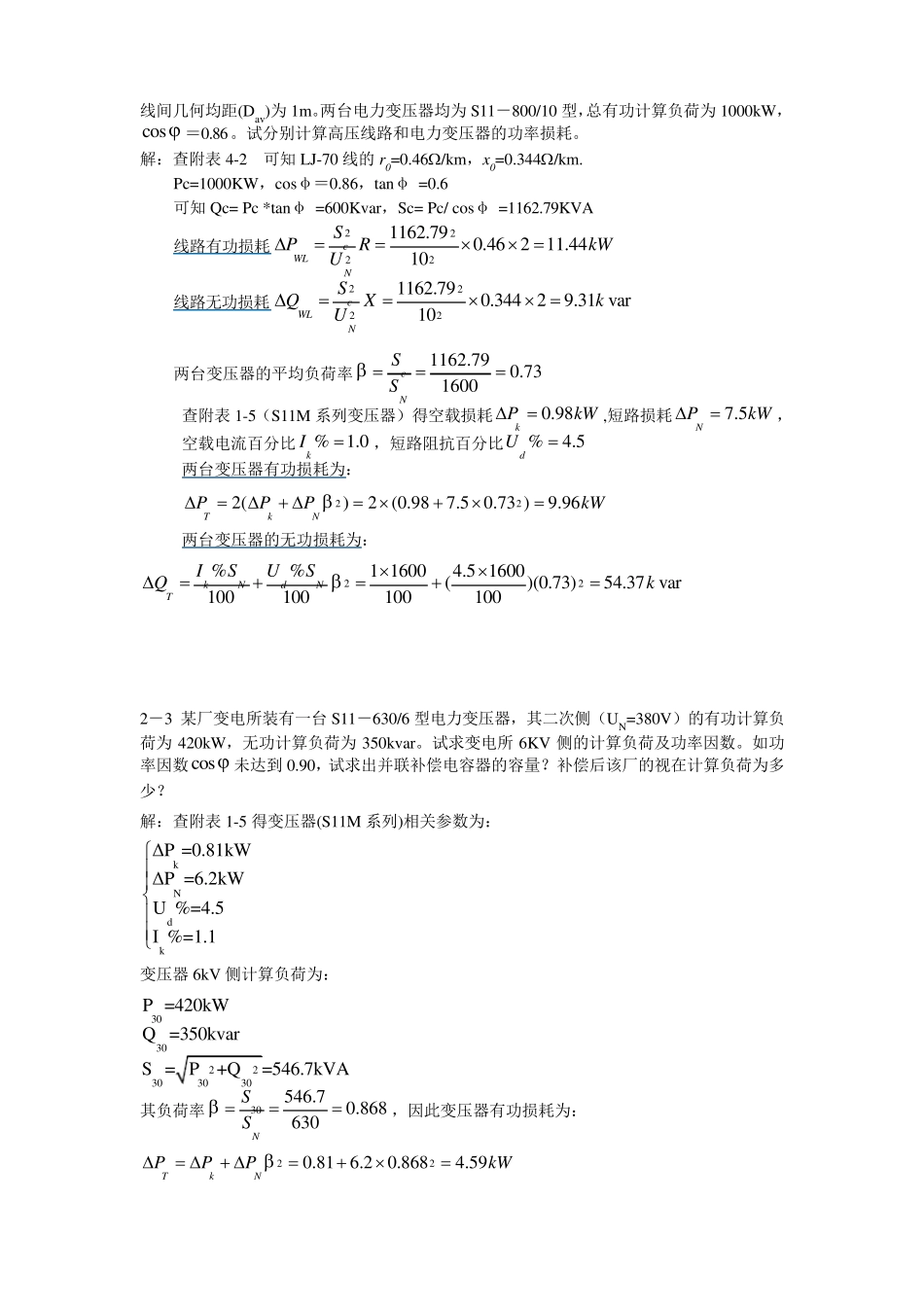

浙江大学远程教育学院 《供配电实用技术》课程作业（必做） 姓名： 学 号： 年级： 学习中心： 第一章 1-1 电力系统如图所示，使确定变压器T1 的一、二次绕组的额定电压，线路WL1、WL2的额定电压。 解: UTI1: 额定电压6.3KV； UT12: 额定电压121KV； WL1: 额定电压110KV； WL2: 额定电压35KV. 第二章 2－1 某重型机械厂机械加工车间，拥有金属切削机床电动机容量共1600kW，通风机容量共200kW 其cos ＝0.65，线路电压为380V。试分别确定车间的计算负荷Pc、Qc、Sc 和Ic。 解：查表2－1: 机床设备系数可取为:Kd ＝0.14～0.16；tanφ＝1.73；cosφ＝0.5； 机床有功负荷: Pc1 =Kd1PN1 =0.14～0.16×1600kW＝224～256KW 机床无功负荷: QC1= Pc1 tanφ＝224～256× 1.73＝387.52～442.88Kvar 机床视在功率: Sc＝Pc1/ cosφ=448～512KVA 通风机设备系数可取为: Kd ＝0.75～0.85; cosφ＝0.65. 通风机设备Pc2＝0.75～0.85*200=150~170 KW 通风机设备QC2= Pc2 tanφ=150~170 KW *1.169=175.35～198.73 Kvar 全车间: Pc＝Pc1+ Pc2＝374~426 KW 全车间:Qc＝QC1+ QC2＝387.52～442.88Kvar+175.35～198.73 Kvar=562.87～641.61 Kvar 全车间: Sc＝675.79KVA~770.156 KVA 全车间Ic＝Sc/1.732/0.38 = 1026.79~1170A 2－2 某10KV 高压线路，采用LJ－70 铝绞线给两台电力变压器供电，高压线路线长 2km，G6.3KVT2T1WL1WL2110KV/38.5KV 习题 1－1 线间几何均距(Dav)为1m。两台电力变压器均为S11－800/10 型，总有功计算负荷为1000kW，cos ＝0.86。试分别计算高压线路和电力变压器的功率损耗。 解：查附表4-2 可知LJ-70 线的r0=0.46/km，x0=0.344/km. Pc=1000KW，cosφ＝0.86，tanφ =0.6 可知Qc= Pc *tanφ =600Kv ar，Sc= Pc/ cosφ =1162.79KVA 线路有功损耗22221162.790.46211.4410cWLNSPRkWU 线路无功损耗22221162.790.34429.31 v ar10cWLNSQXkU 两台变压器的平均负荷率1162.790.731600cNSS  查附表1-5（S11M 系列变压器）得空载损耗0.98kPkW,短路损耗 7.5NPkW，空载电流百分比%1.0kI，短路阻抗百分比%4.5dU 两台变压器有功损耗为： 222()2 (0.987.5 0.73 )9.96TkNPPPkW  两台变压器的无功损耗为： 22%%1 16004.5 1600()(0.73)54.37 v ar100100100100kNdNTISUSQk...
