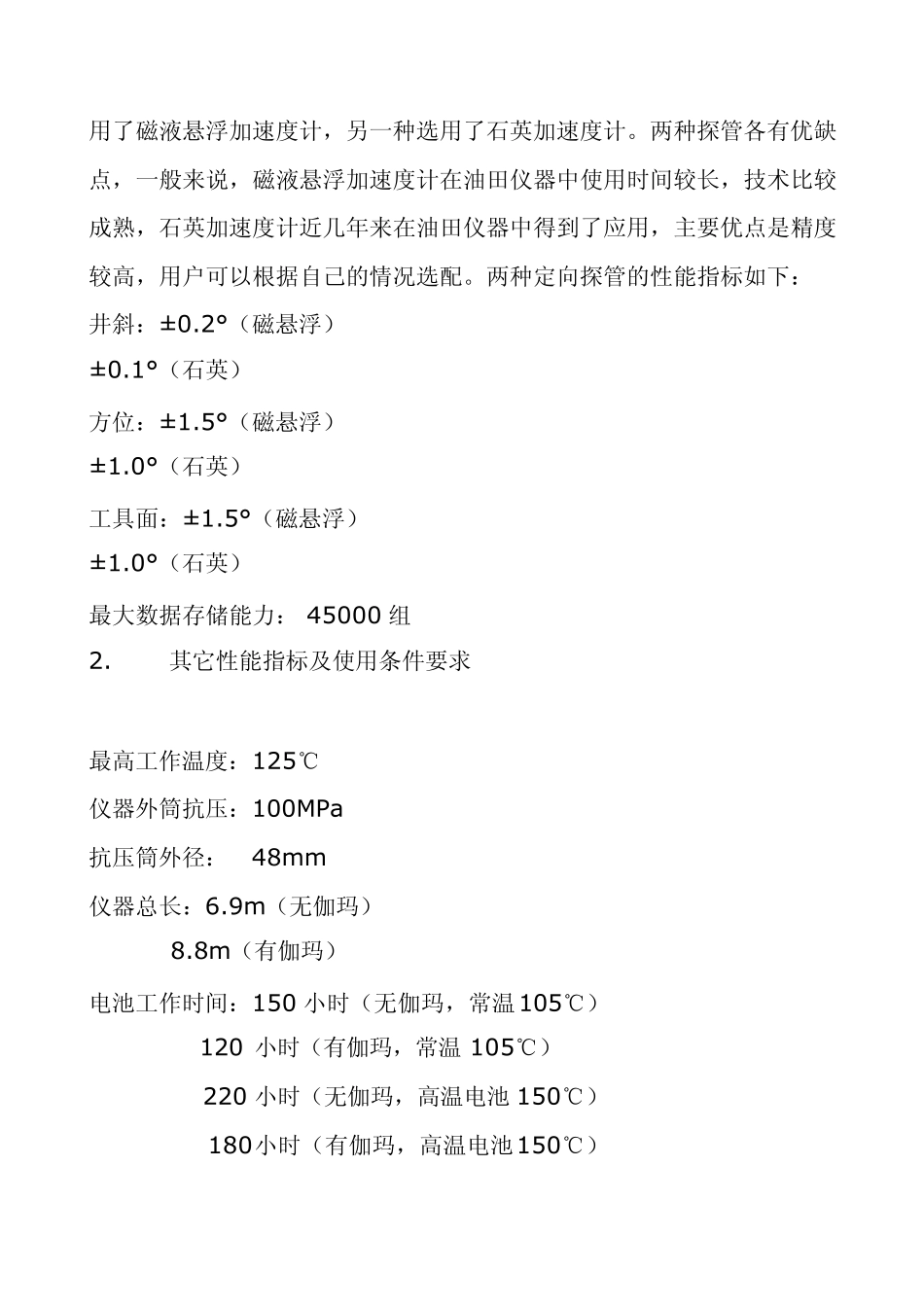

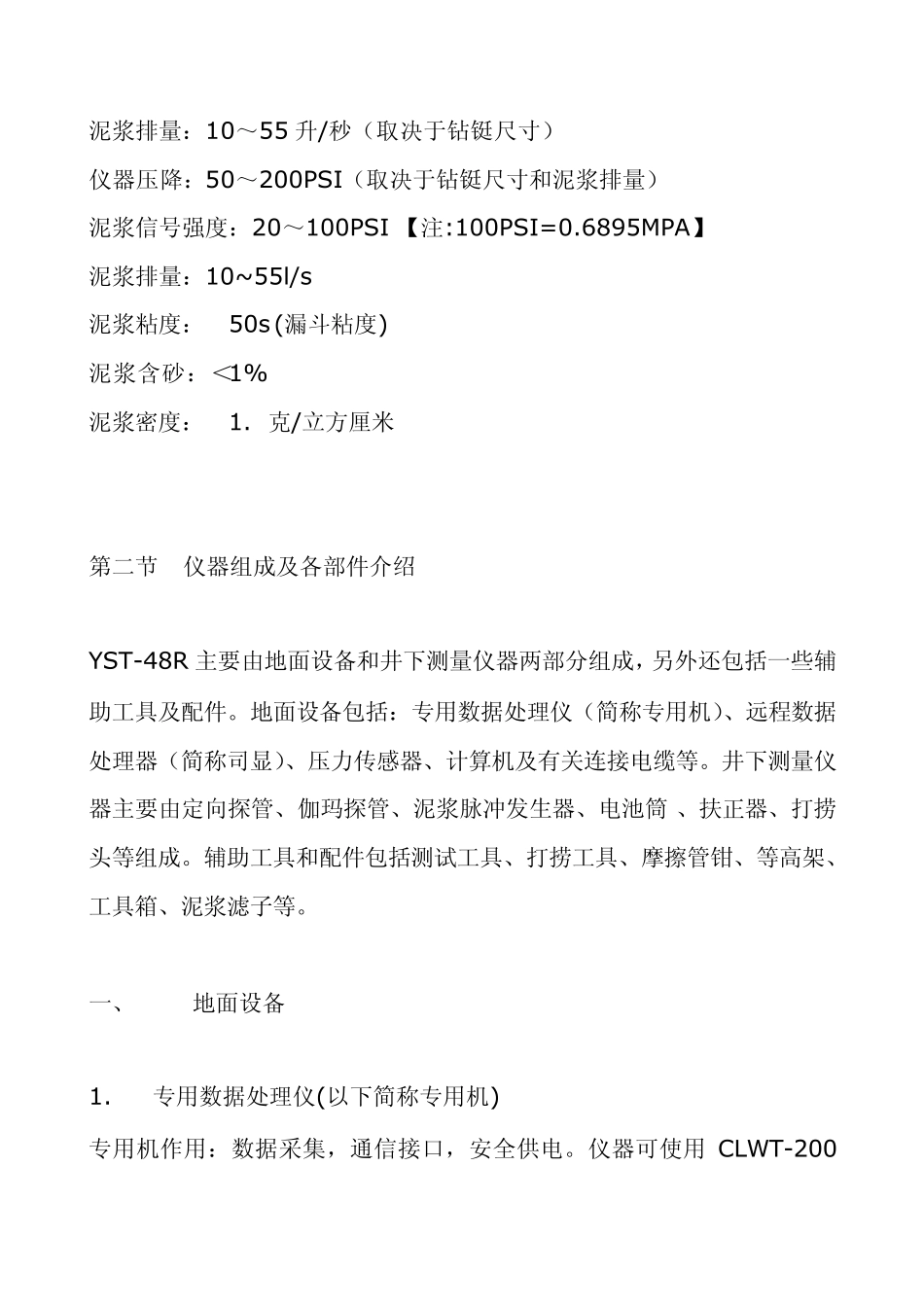

可打捞式的YST-48R海蓝正脉冲无线随钻测斜仪 第一节 仪器概况和性能指标 一、 仪器概况 YST-48R 是海蓝公司生产的可打捞式的正脉冲无线随钻测斜仪。 该仪器是将定向探管内传感器测得的井下参数按照一定的方式进行编码，产生脉冲信号，该脉冲信号控制脉冲发生器伺服阀阀头的运动，利用循环流动的泥浆使脉冲发生器主阀阀头产生同步的运动，这样就控制了主阀阀头与下面循环套内安装的限流环之间的泥浆流通面积。在主阀阀头提起状态下，钻柱内的泥浆可以较顺利地从限流环通过；在主阀阀头压下状态时，泥浆流通面积减小，从而在钻柱内产生了一个正的泥浆压力脉冲。定向探管产生的脉冲信号控制着主阀阀头提起或压下状态的时间，从而控制了脉冲的宽度和间隔。主阀阀头与限流环之间的泥浆流通面积决定着信号的强弱，我们可以通过选择主阀阀头的外径和限流环的内径尺寸来控制信号强弱，使之适用于不同井眼、不同排量、不同井深的工作环境。实际上，整个过程涉及到如何在井下获得参数以及如何将这些数据输送到地面，这两个功能分别由探管和泥浆脉冲发生器完成。 1. 定向探管 YST-48R 可以选配两种定向探管，主要的区别在于传感器的不同，一种选用了磁液悬浮加速度计，另一种选用了石英加速度计。两种探管各有优缺点，一般来说，磁液悬浮加速度计在油田仪器中使用时间较长，技术比较成熟，石英加速度计近几年来在油田仪器中得到了应用，主要优点是精度较高，用户可以根据自己的情况选配。两种定向探管的性能指标如下： 井斜：±0.2°（磁悬浮） ±0.1°（石英） 方位：±1.5°（磁悬浮） ±1.0°（石英） 工具面：±1.5°（磁悬浮） ±1.0°（石英） 最大数据存储能力： 45000 组 2. 其它性能指标及使用条件要求 最高工作温度：125℃ 仪器外筒抗压：100MPa 抗压筒外径：φ48mm 仪器总长：6.9m（无伽玛） 8.8m（有伽玛） 电池工作时间：150 小时（无伽玛，常温105℃） 120 小时（有伽玛，常温105℃） 220 小时（无伽玛，高温电池 150℃） 180小时（有伽玛，高温电池150℃） 泥浆排量：10～55 升/秒（取决于钻铤尺寸） 仪器压降：50～200PSI（取决于钻铤尺寸和泥浆排量） 泥浆信号强度：20～100PSI 【注:100PSI=0.6895MPA】 泥浆排量：10~ 55l/s 泥浆粘度：≤50s (漏斗粘度) 泥浆含砂：＜1% 泥浆密度：≤1.7克/立方厘米 第二节 仪器组成及各部件介绍 YST-48R 主要由地面设备和井下测量仪器两部分组成，另外还...
