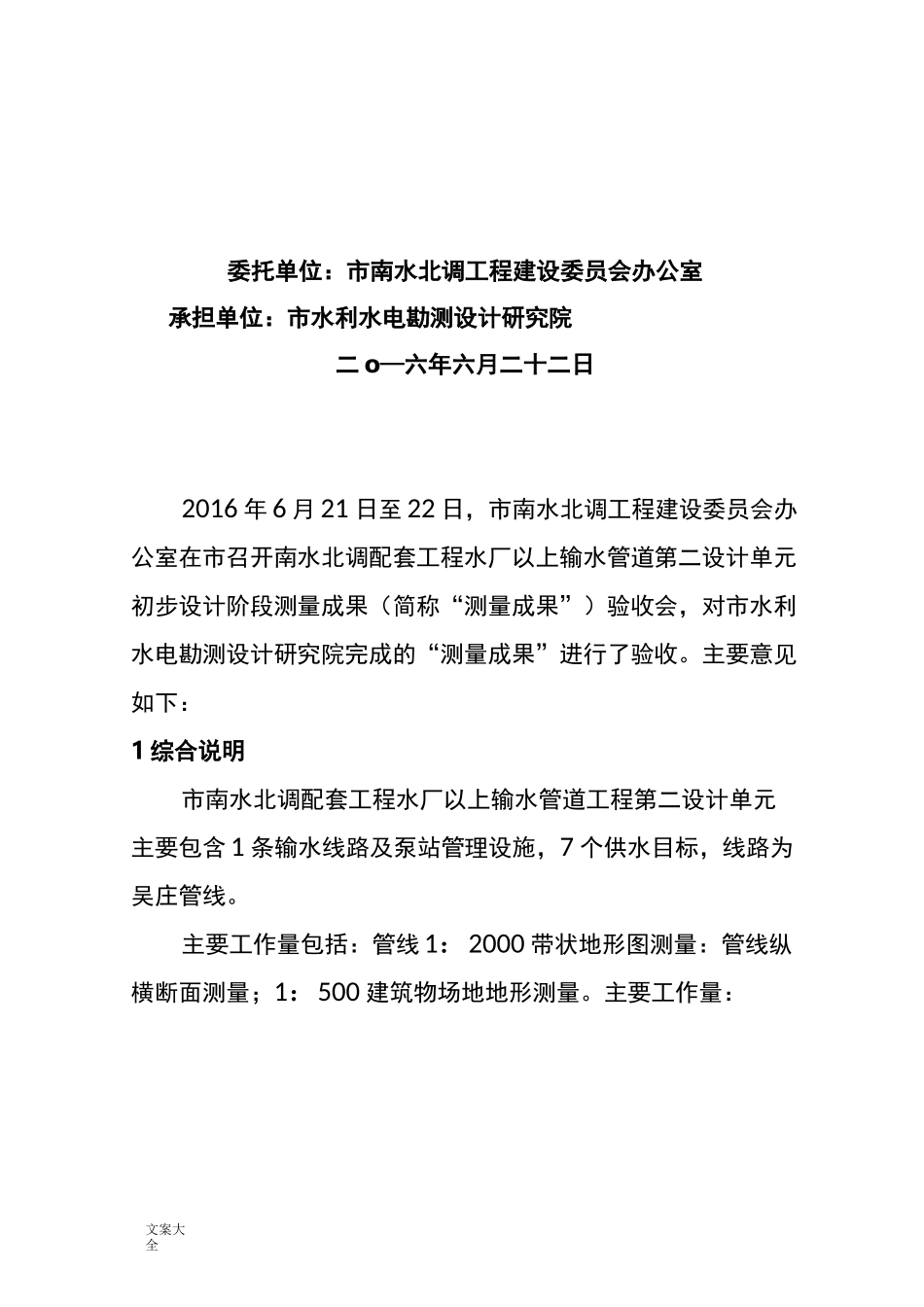

文案大全市南水北调配套工程水厂以上道工程第二设计单元初步设计测量成果验收报告文案大全委托单位：市南水北调工程建设委员会办公室承担单位：市水利水电勘测设计研究院二 o—六年六月二十二日2016 年 6 月 21 日至 22 日，市南水北调工程建设委员会办公室在市召开南水北调配套工程水厂以上输水管道第二设计单元初步设计阶段测量成果（简称“测量成果”）验收会，对市水利水电勘测设计研究院完成的“测量成果”进行了验收。主要意见如下：1 综合说明市南水北调配套工程水厂以上输水管道工程第二设计单元主要包含 1 条输水线路及泵站管理设施，7 个供水目标，线路为吴庄管线。主要工作量包括：管线 1：2000 带状地形图测量：管线纵横断面测量；1：500 建筑物场地地形测量。主要工作量：文案大全D 级 GPS 观测 26 点；E 级 GPS 观测 171 点（造标 154座）；二等水准 65.25km;三等水准 257.07km;1:2000 地形图修测 30.03km2（241 幅）；1:2000 纵横面测量 211・458km;1:1000 横断面测量 53.864km;图根点 401 个。工作量明细见附表一。2 验收依据（1）《关于做好省南水北调配套工程初步设计阶段测量成果和地质勘察成果验收工作的通知》（冀水务[2013]158号）;（2）《省南水北调配套工程水厂以上输水管道工程初步设计测绘技术规定》;（3《测绘成果质量检查与验收》GB/T24356-2009；（4）《水利水电工程测量规（规划设计阶段）》SL-97（5）《全球定位系统（GPS）测量规》GB/T18314-2009（6）《国家一、二等水准测量规》GB/12898-2006（7）《国家三、四等水准测量规》GB12898-2009（8）《国家基本比例尺地形图图式第一部分:1:5001:10001:2000 地形图图式》GB/T20257.1-20073 验收意见（1）提交验收的成果资料齐全、完整，工程容和工作量符合合同要求。文案大全（2）平面控制测量、高程控制测量设计方案正确，施测精度高，起算数据使用正确，成果质量可靠。（3）地形测量和断面测量综合取舍恰当，能够客观反映输水管线沿线现状，图面整洁美观，可满足工程初步设计需要。验收结论：该项目技术方案设计合理，作业程序与作业方法恰当，质量控制措施严密。测量精确度符合相关规规程指标要求，能够满足初设阶段工程设计需要，成果质量可靠，同意通过验收。建议取消技施阶段有关容，进一步完善初设阶段技术报告和测量成果。测量成果验收意见表项目名称市南水北调配套工程水厂以上输水管线第二设计单兀初步设计阶段测量...
