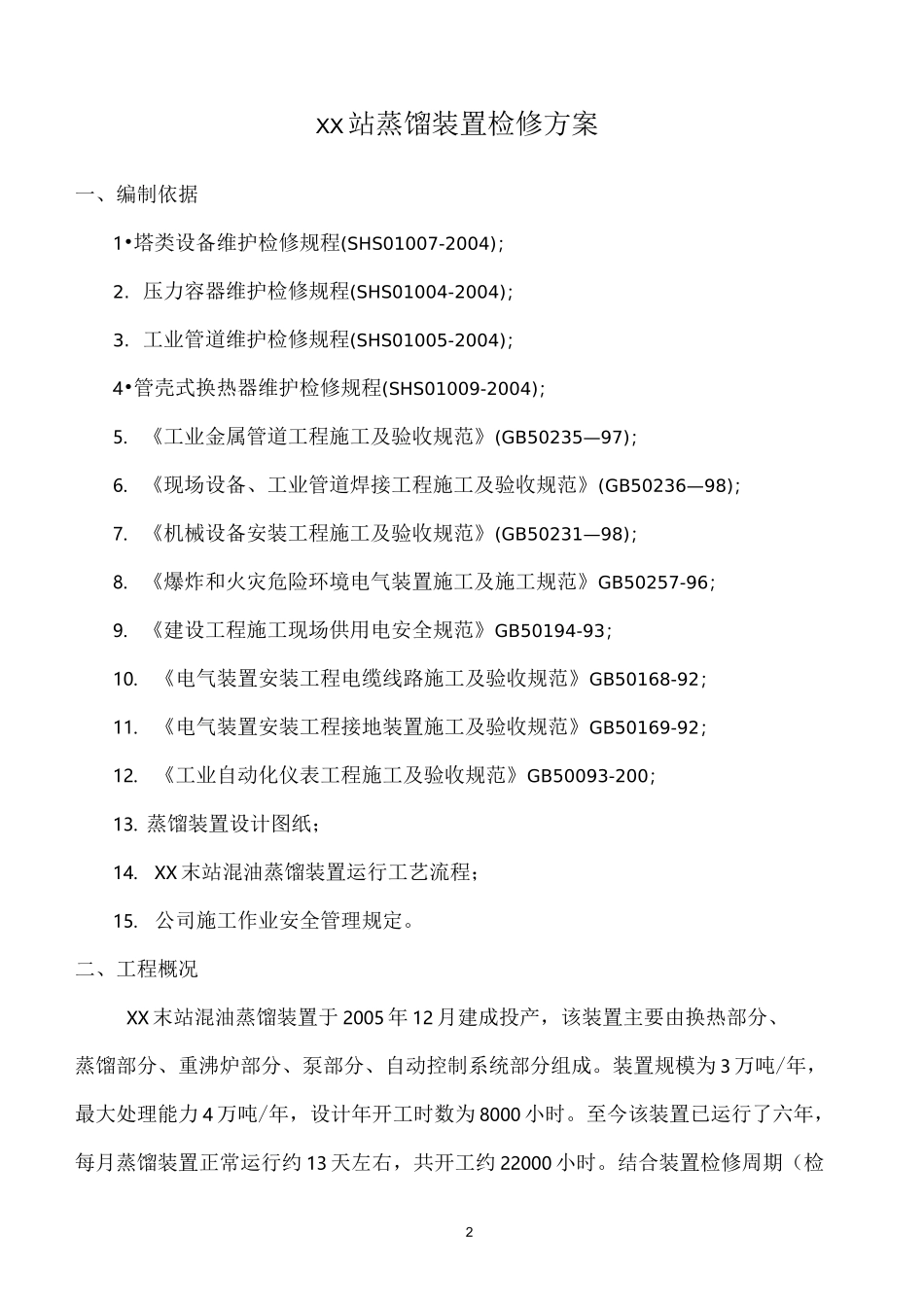

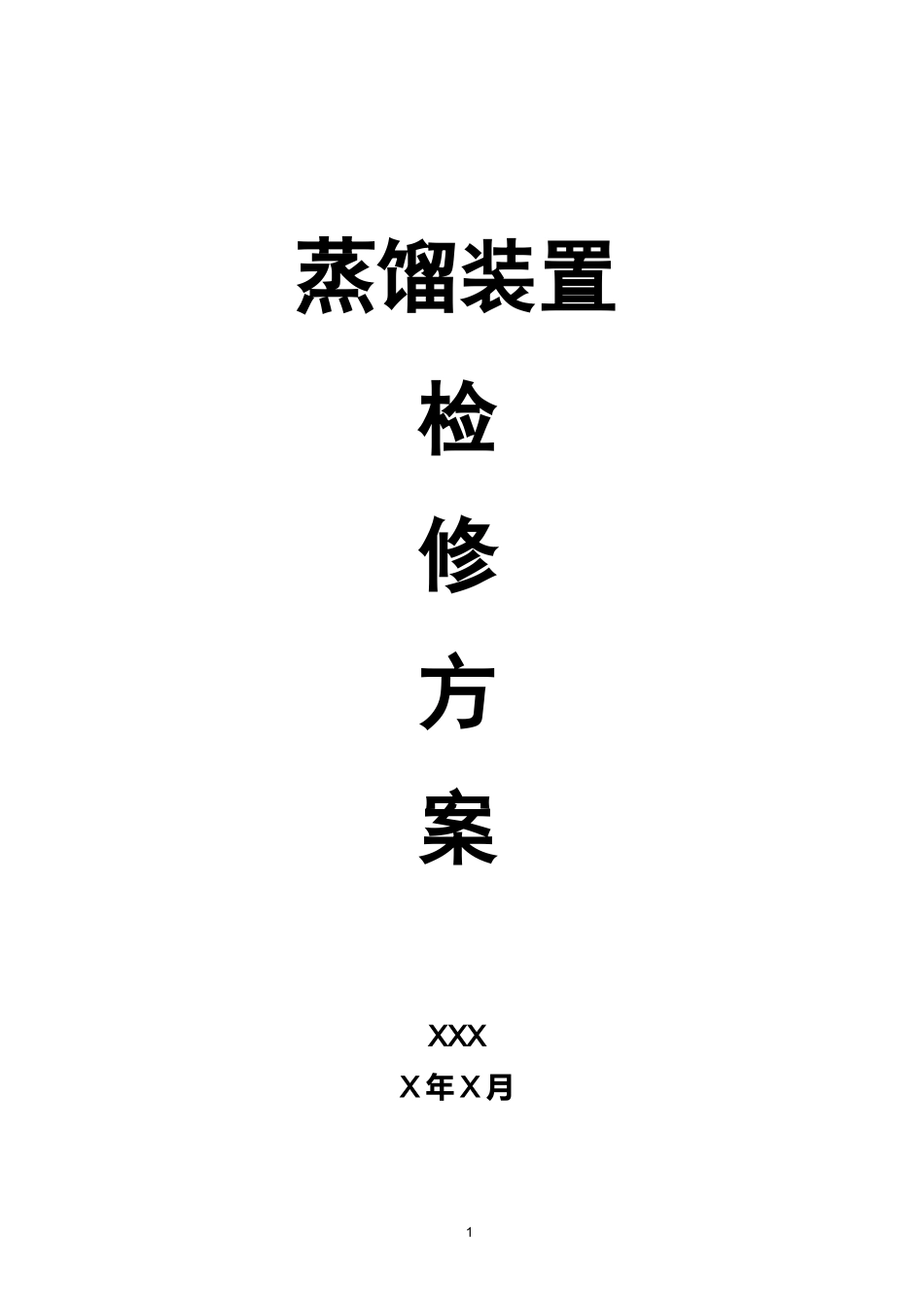

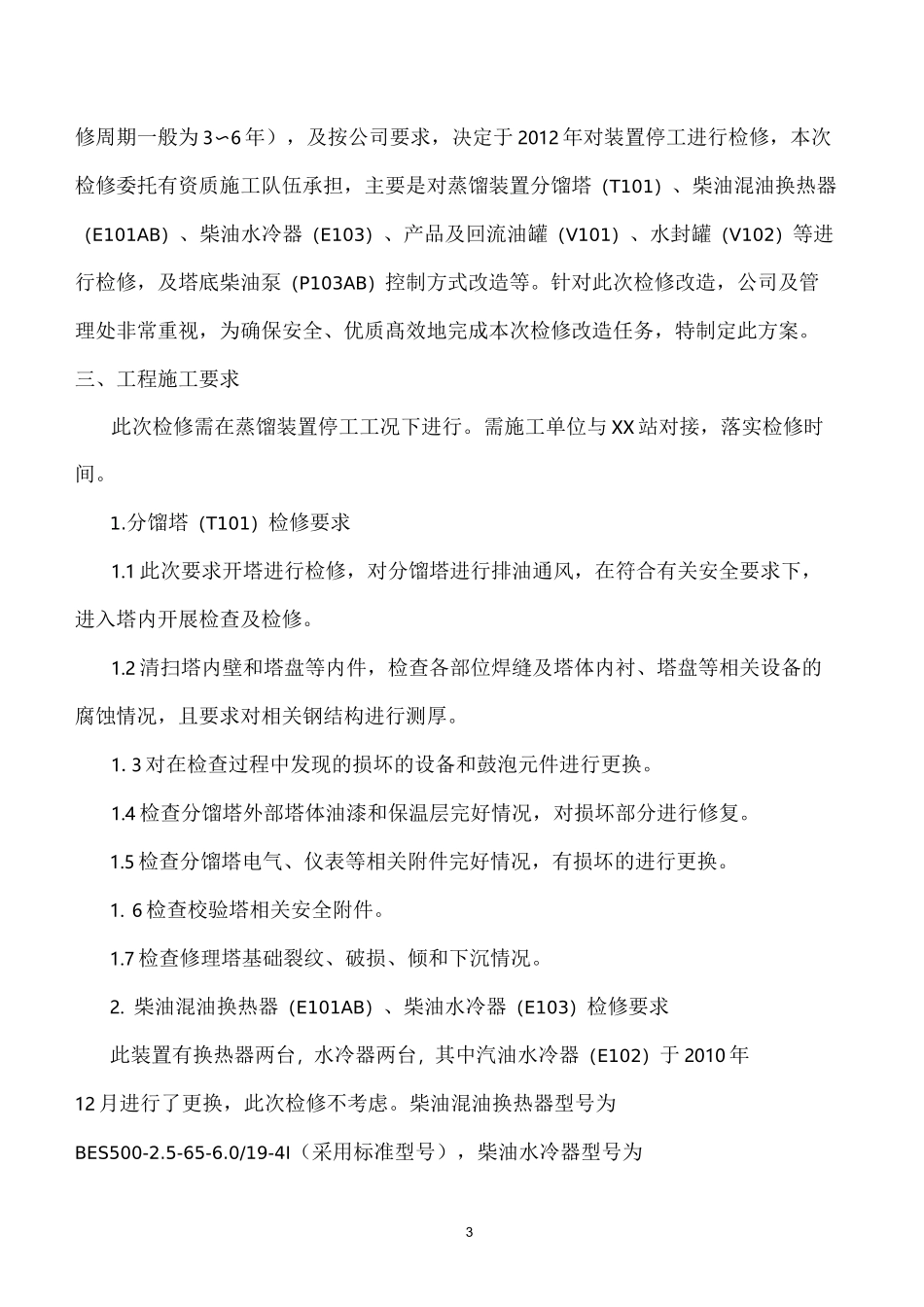

1蒸馏装置检修方案XXXX 年 X 月2XX站蒸馏装置检修方案一、编制依据1•塔类设备维护检修规程(SHS01007-2004)；2. 压力容器维护检修规程(SHS01004-2004)；3. 工业管道维护检修规程(SHS01005-2004)；4•管壳式换热器维护检修规程(SHS01009-2004)；5. 《工业金属管道工程施工及验收规范》(GB50235—97)；6. 《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98)；7. 《机械设备安装工程施工及验收规范》(GB50231—98)；8. 《爆炸和火灾危险环境电气装置施工及施工规范》GB50257-96；9. 《建设工程施工现场供用电安全规范》GB50194-93；10.《电气装置安装工程电缆线路施工及验收规范》GB50168-92；11.《电气装置安装工程接地装置施工及验收规范》GB50169-92；12.《工业自动化仪表工程施工及验收规范》GB50093-200；13. 蒸馏装置设计图纸；14.XX 末站混油蒸馏装置运行工艺流程；15.公司施工作业安全管理规定。二、工程概况XX 末站混油蒸馏装置于 2005 年 12 月建成投产，该装置主要由换热部分、蒸馏部分、重沸炉部分、泵部分、自动控制系统部分组成。装置规模为 3 万吨/年，最大处理能力 4 万吨/年，设计年开工时数为 8000 小时。至今该装置已运行了六年，每月蒸馏装置正常运行约 13 天左右，共开工约 22000 小时。结合装置检修周期（检3修周期一般为 3〜6 年），及按公司要求，决定于 2012 年对装置停工进行检修，本次检修委托有资质施工队伍承担，主要是对蒸馏装置分馏塔（T101）、柴油混油换热器（E101AB）、柴油水冷器（E103）、产品及回流油罐（V101）、水封罐（V102）等进行检修，及塔底柴油泵（P103AB）控制方式改造等。针对此次检修改造，公司及管理处非常重视，为确保安全、优质髙效地完成本次检修改造任务，特制定此方案。三、工程施工要求此次检修需在蒸馏装置停工工况下进行。需施工单位与 XX 站对接，落实检修时间。1.分馏塔（T101）检修要求1.1 此次要求开塔进行检修，对分馏塔进行排油通风，在符合有关安全要求下，进入塔内开展检查及检修。1.2 清扫塔内壁和塔盘等内件，检查各部位焊缝及塔体内衬、塔盘等相关设备的腐蚀情况，且要求对相关钢结构进行测厚。1.3 对在检查过程中发现的损坏的设备和鼓泡元件进行更换。1.4 检查分馏塔外部塔体油漆和保温层完好情况，对损坏部分进行修复。1.5 检查分馏塔电气、仪表等相关附件完好情况，有损坏的进行更换。1. 6 检查校验塔相关安全附件。1.7 ...
