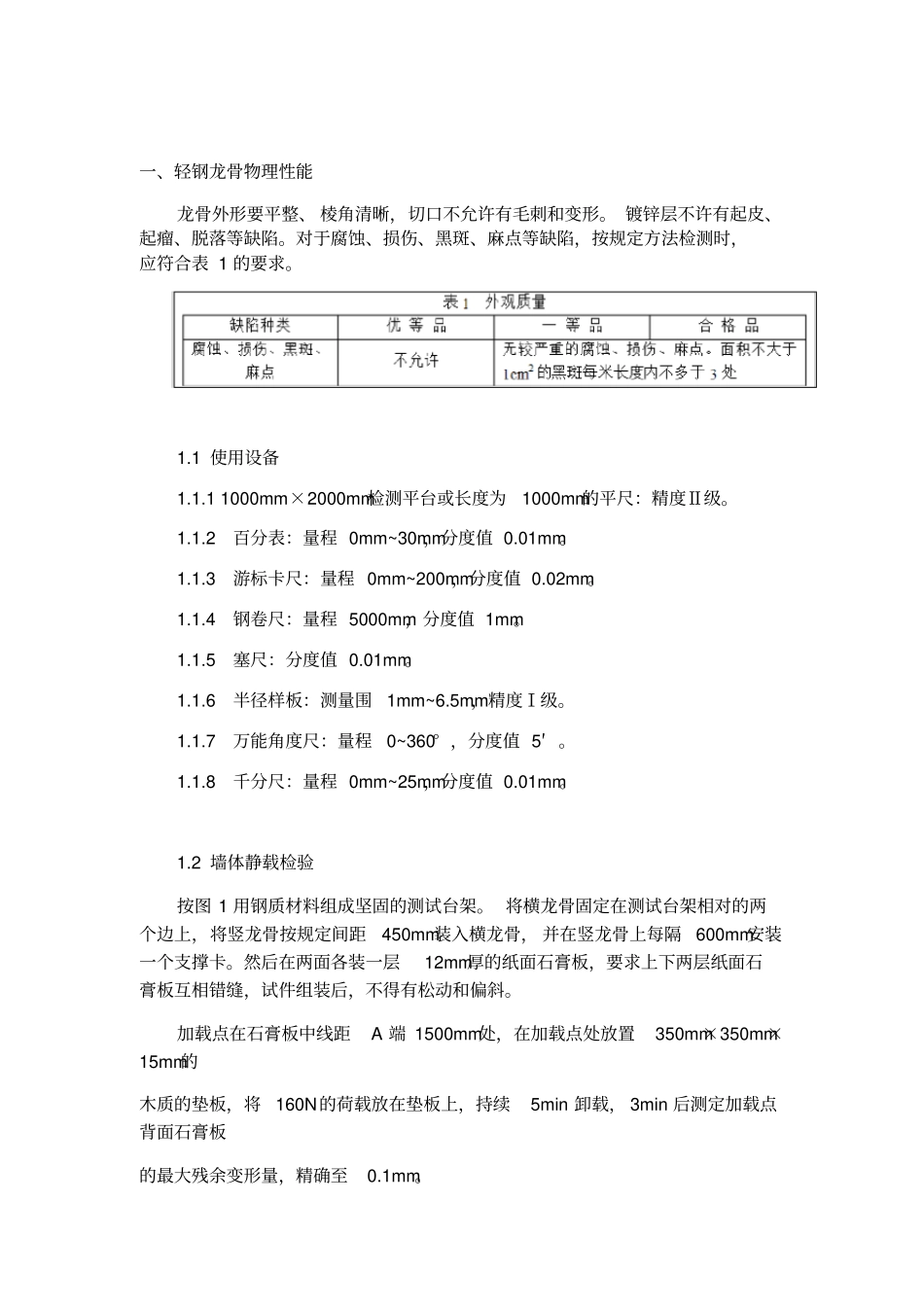

一、轻钢龙骨物理性能龙骨外形要平整、 棱角清晰，切口不允许有毛刺和变形。 镀锌层不许有起皮、起瘤、脱落等缺陷。对于腐蚀、损伤、黑斑、麻点等缺陷，按规定方法检测时，应符合表 1 的要求。1.1 使用设备1.1.1 1000mm×2000mm检测平台或长度为1000mm的平尺：精度Ⅱ级。1.1.2 百分表：量程 0mm~30mm，分度值 0.01mm。1.1.3 游标卡尺：量程 0mm~200mm，分度值 0.02mm。1.1.4 钢卷尺：量程 5000mm，分度值 1mm。1.1.5 塞尺：分度值 0.01mm。1.1.6 半径样板：测量围1mm~6.5mm，精度Ⅰ级。1.1.7 万能角度尺：量程0~360° ，分度值 5′ 。1.1.8 千分尺：量程 0mm~25mm，分度值 0.01mm。1.2 墙体静载检验按图 1 用钢质材料组成坚固的测试台架。 将横龙骨固定在测试台架相对的两个边上，将竖龙骨按规定间距450mm装入横龙骨， 并在竖龙骨上每隔600mm安装一个支撑卡。然后在两面各装一层12mm厚的纸面石膏板，要求上下两层纸面石膏板互相错缝，试件组装后，不得有松动和偏斜。加载点在石膏板中线距A 端 1500mm处，在加载点处放置350mm×350mm×15mm的木质的垫板，将160N的荷载放在垫板上，持续5min 卸载， 3min 后测定加载点背面石膏板的最大残余变形量，精确至0.1mm。1.2 墙体抗冲击性试验按图 1 装置，将重量为 300N的砂袋，从 300mm高处自由落到垫板上持续5s，将砂袋取下， 3min 后测定石膏板的最大残余变形量，精确到0.1mm。图 1 墙体龙骨的测试装配1.3 吊顶 C覆面龙骨静载试验按图 2 所示组装吊顶龙骨， 试样组装后， 不用有松动和偏斜。 在中间两根覆面龙骨上， 放置 450mm×450mm×15mm的垫板， 在上面加载 300N，3min 后分别测定两根龙骨的最大挠度值。卸载3min 后，分别测定两根龙骨的残余变形量。取其平均值为测定值，精确至0.1mm。图 2 覆面龙骨测试装配1.4 吊顶 U、C型承载龙骨静载试验按图 3 所示，在两根承载龙骨上1200mm*400mm*24mm重量为 95N±10N的木质层压垫板，D60龙骨加载 1000N±10N，D50龙骨加载 800N±8N，D38龙骨加载 500N±5N，5min 后分别测定两根龙骨的最大挠度值；卸载3min 后，分别测定两根龙骨的残余变形量，取其平均值为测定值精确至0.1mm。图 3 承载龙骨测试装配1.5 吊顶 V型、L 型龙骨静载试验将图 2 和图 3 中的 C型覆面龙骨和 U型龙骨换成 V 型覆面龙骨和 V 型、L 型承载龙骨。试验要求同1.3 、1.4 ，承载龙骨加载500N±5N。1....
